CU 2.0 D - Měřicí převodník fázového úhlu
Dotaz na produktPorovnat
Popis výrobku
Měřicí převodník fázového úhlu, třívodičová síť, symetrická zátěž
Rozšířené informace
Použití
Měřicí převodník CU 2.0 je konstruován na bázi technologie SMD a převádí fázový úhel mezi střídavým napětím a střídavým proudem na vnucený stejnosměrný proud a vnucené stejnosměrné napětí. Tyto výstupní signály mohou být indikovány ukazovacím měřicím přístrojem, cejchovaným v jednotkách měřené veličiny, nebo mohou být použity pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech. Napájecí napětí převodníku se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení. Převodníky jsou konstruovány v souladu s nejnovějšími bezpečnostními předpisy a jsou zkoušeny proti rušení.
Popis funkce
Měřicí převodník fázového úhlu obsahuje fázový detektor a integrační člen. Předřazené měniče proudové a napěťové větve galvanicky oddělují silnoproudé obvody od elektroniky a přizpůsobují vstupní proud a vstupní napětí detektoru. Výstupní signál detektoru a integračního členu je přiveden přes převodník napětí/proud na koncové stupně, které jej zesilují na unifikovaný vnucený stejnosměrný proud a napětí.
Pokyny:
Výstupy nesmí být vzájemně propojeny. Není-li přítomna jedna nebo obě vstupní veličiny, jsou výstupy převodníků v nedefinovaném stavu. Výstupní proud může být až 30 mA, výstupní napětí 13,5 V.

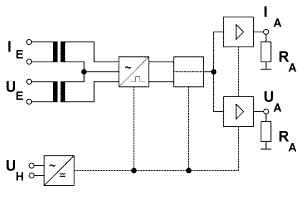

Funkční schéma
Vstupní veličiny
| Vstupní veličina | sinusový střídavý proud nebo sinusové střídavé napětí |
|---|---|
| Měřená veličina | fázový úhel φ (účiník) |
| Provozní napětí | max. 600 V |
| Povolené vybuzení rozsahu | 1,2*UEN a 1,5*IEN |
| Mez přetížitelnosti | 1,2*UEN, 1,6*IEN trvale 2*UEN, 10*IEN max. po dobu 1s |
| Kmitočtový rozsah | 48...62 Hz |
| Příkon | 2 mA ± 10 % napěťová větev ≤ 0,1 VA proudová větev při IEN=1 A ≤ 1,6 VA proudová větev při IEN=5 A |
| Jmenovitý vstupní proud IEN | N/1 A, N/5 A |
| Jmenovité vstupní napětí UEN | 65 V, 100 V, 110 V, 240 V, 400 V, 415 V, 440 V, 500 V, 600 V |
| Provedení | |
| CU 2.0 E | jednofázová střídavá síť |
|---|---|
| CU 2.0 D | třívodičová třífázová síť, symetrická zátěž |
| Měřicí rozsahy | |
| -37°...0...37° | odpovídá cos φ: kap 0,8...1...0,8 ind |
|---|---|
| -60°...0...60° | odpovídá cos φ: kap 0,5...1...0,5 ind |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vnucený stejnosměrný proud |
|---|---|
| Jmenovitý proud IAN | 0(4)...20 mA 0...10 mA 0...5 mA |
| Výstupní zátěž RA | 0...500 Ω (při 20 mA) 0...1000 Ω (při 10 mA) 0...2000 Ω (při 5 mA) |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %ef z IAN při RA |
| Napětí naprázdno | ≤ 20 V |
| Omezení proudu | na hodnotu cca 24 mA |
| Doba ustálení | ≤ 500 ms při RA max. |
| Napěťový výstup | |
| Výstupní napětí UA | vnucené stejnosměrné napětí |
| Jmenovité napětí UAN | 0(2)...10 V |
| Výstupní zátěž RA | ≥ 1 kΩ (při UAN) |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %ef z UAN při RA=UAN/5 mA |
| Napětí naprázdno | ≤ 16 V |
| Doba ustálení | ≤ 500 ms při RA min. |
Při současném připojení obou výstupů na jednu zátěž je třeba, aby zátěž napěťového výstupu byla ≥ 1, 5 kΩ. Bude-li připojen pouze napěťový výstup, musí se proudový výstup zkratovat.
Vstup a výstupy jsou galvanicky odděleny.
Převodní charakteristiky
| "live zero" | ||||||||||||||
|
|
| ||||||||||||
Pomocné napájení
| Pomocné napájení UHN | 230 V~ (195...253 V), 48...62 Hz |
|---|---|
| Příkon | ≤ 5,5 VA |
Vstup, výstup a pomocné napájení jsou galvanicky odděleny.
Přesnost při jmenovitých podmínkách
| Přesnost | |
| Přesnost | Třída 0,5 (± 0,5 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,006 %/K (platí pro standadní provedení a max. po dobu 1 roku) |
| Jmenovité podmínky | |
| Vstupní napětí | UEN ± 0,5 % |
| Účiník | cos φ=1 |
| Kmitočet | 50...60 Hz |
| Průběh signálu | sinusový, činitel harmon. zkreslení ≤ 0,1 % |
| Pomocné napájení | UHN ± 1 %, 48...62 Hz |
| Zátěž | 0,5*RA max. ± 1 % proud. výstup 2 kΩ ± 1 % napěťový výstup |
| Teplota okolí | 23 °C ± 1 K |
| Doba zahoření | ≥ 1 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -10...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roční průměr, bez orosení |
Předpisy a normy
| DIN 40050 | Stupně krytí ochrana elektrických provozních prostředků proti cizím tělesům a proti působení vody |
|---|---|
| DIN EN 50 022 | Nosné lišty |
| DIN EN 60 688 | Měřicí převodníky pro převod střídavých proudů na analogové nebo digitální signály |
| EN 61 010 | Bezpečnostní požadavky pro měřicí, řídicí, regulační a laboratorní přístroje |
| VDE/VDI 3 540, list 2 | Spolehlivost měřicích, řídicích a regulačních zařízení (klimatické třídy přístrojů a příslušenství) |
| DIN EN 50 082-2 | Elektromagnetická kompatibilita (EMV) |
| DIN VDE 0843-2, 4, 5 (DIN IEC 801-2, 4, 5) (EN 60 801-2, 4, 5) | Elektromagnetická kompatibilita měřicích, řídících a regulačních zařízení průmyslové procesní techniky (ESD, Burst, Surge) |
Zvláštní provedení
| Vstupní veličiny | |
| Měřicí rozsah | na vyžádání v rozsahu od -70 °...0...70 ° (odpovídá: cos φ: kap 0,34...1...0,34 ind) |
|---|---|
| Jm. vstupní proud IEN | jiný než standardní, v rozsahu od 0...(0,5 A...IEN...8 A) |
| Jm. vstupní napětí UEN | jiné než standardní, v rozsahu od 0...(60 V...UEN...600V ) |
| Kmitočtový rozsah | 16 2/3, 100 Hz, další na poptávku |
| Výstupní veličiny | |
| Výstup IA, UA | 4...20 mA, 2...10 V ("live zero") -10...0...10 mA/-5...0...5 V (-20...0...20 mA/-10...0...10 V) |
| Omezení proudu | na hodnotu max. 30 mA (na poptávku) |
| Pomocné napájení UHN | 115 V~ (85...126 V), 48...62 Hz 24 V= (18...36 V) Široký napájecí rozsah 20...100 V=, popř. 15...70 V~ 90...230 V=, popř. 65...230 V~ |
Schémata připojení
| Vstup CU 2.0 E |  |
| Vstup CU 2.0 D |  |
Obsazení svorek
| Svorka | CU 2.0 E | CU 2.0 D |
|---|---|---|
| 1 | IE L1 | IE L1 |
| 2 | UE L1 | - |
| 3 | IE L1 | IE L1 |
| 5 | - | UE L2 |
| 8 | - | UE L3 |
| 11 | UE N | - |
| 13 | UA (+) | UA (+) |
| 14 | UA (-) | UA (-) |
| 16 | UH L1 (+) | UH L1 (+) |
| 17 | UH N (-) | UH N (-) |
| 19 | IA (+) | IA (+) |
| 20 | IA (-) | IA (-) |
| IE | proudový vstup |
|---|---|
| UE | napěťový vstup |
| IA | proudový výstup |
| UA | napěťový výstup |
| UH | vstup pomocného napájení |
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 50022) |
|---|---|
| Materiál pouzdra | lexan 500 R černý se samozhášecími přísadami, provedení podle normy UL 94 V - 0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 4 kV aktivní obvody proti pouzdru 4 kV měřicí obvod proudu a pomocné napájení proti výstupu 4 kV měřicí proudový obvod proti měřicímu napěťovému obvodu |
| Třída ochrany | II |
| Kategorie přepětí | II |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 45 mm × 80 mm × 115 mm |
| Hmotnost | cca 0,22 kg |
