Pojistkové spodky CUSTO - pro pojistky D0
Pojistkové spodky D 01 a 02 typu CUSTO jsou určeny pro prostorově úspornou montáž v 45 mm standardních sekcích. Velké dvoj-funkční svorky umožňují přímé konvenční připojení všech typů vodičů. Kompaktní integrovaný kryt a vysoký stupeň ochrany proti nebezpečnému doteku zajišťují vysokou úroveň bezpečnosti při montáži, obsluze nebo údržbě zařízení.
Dostupnost: Skladem v GHV
Vybrat variantu (4)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Varianty k produktu Pojistkové spodky CUSTO - pro pojistky D0 (4)

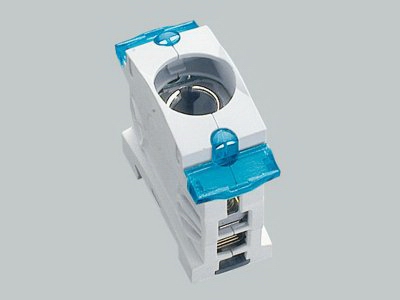

Pojistkový spodek

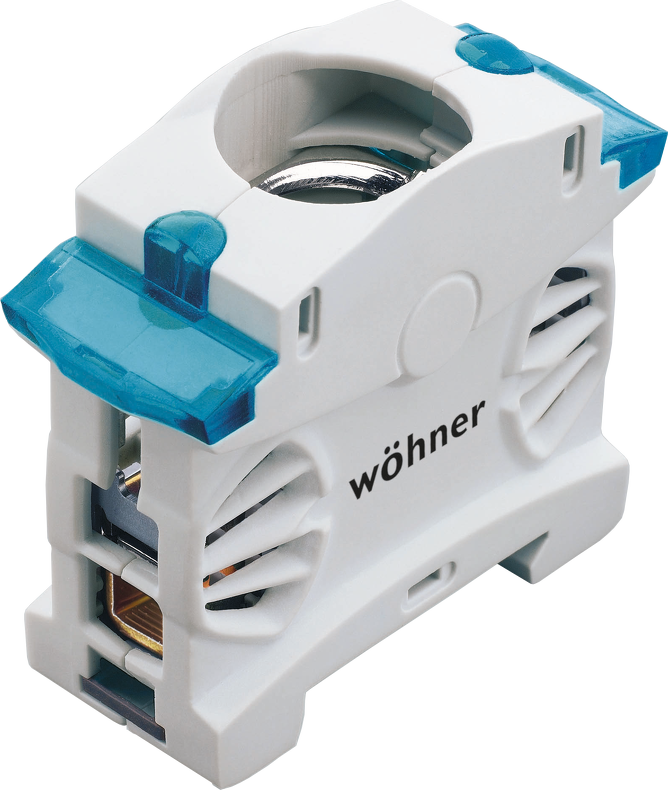

CUSTO Panel D01, 1-pól, E14D0 pojistkový spodek; chráněná proti doteku; E14/1P; montáž na DIN lištu;
Pojistkový spodek

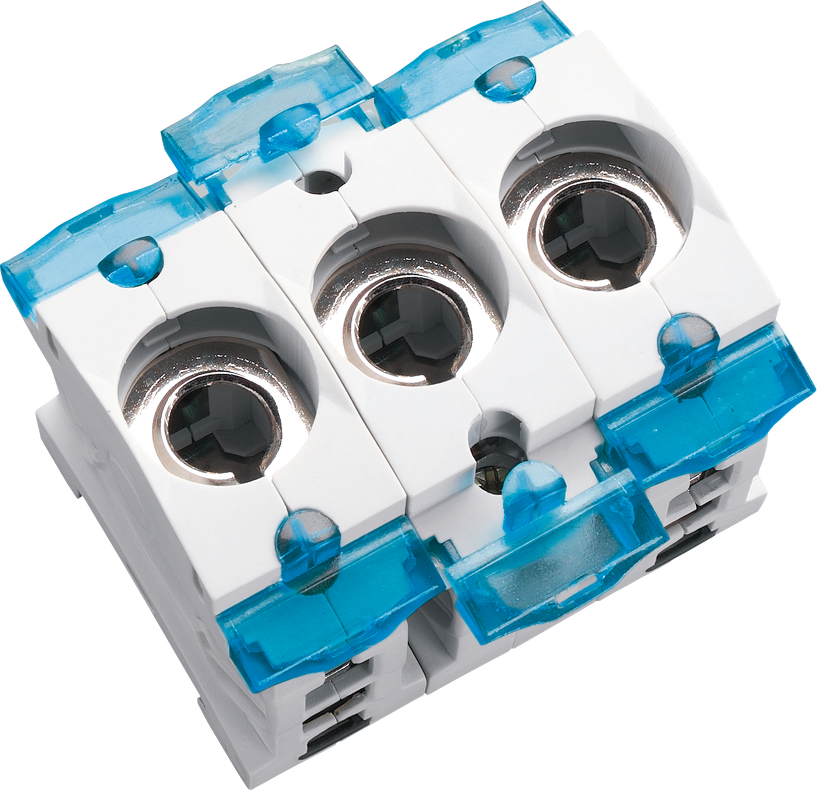

CUSTO Panel D01, 3-pól, E14D0 pojistkový spodek; chráněná proti doteku; E14/3P; montáž na DIN lištu;

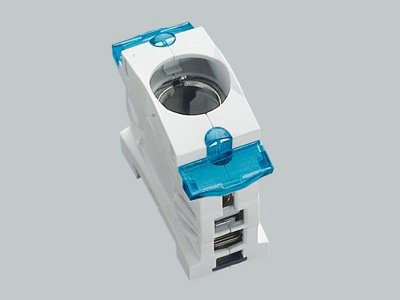

Pojistkový spodek
CUSTO Panel D02, 1-pól, E18D0 pojistkový spodek; chráněná proti doteku; E18/1P; montáž na DIN lištu;

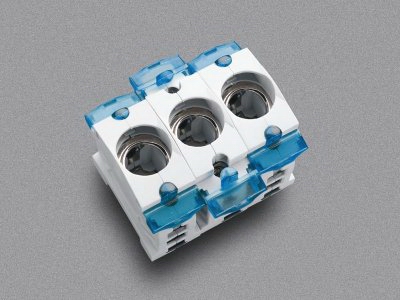

Pojistkový spodek

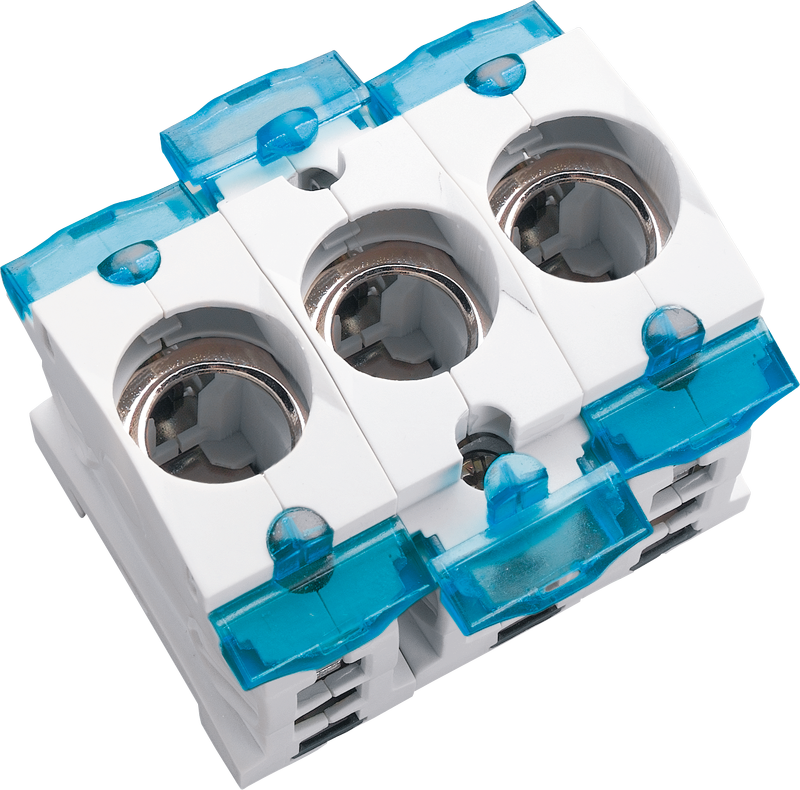

CUSTO Panel D02, 3-pól, E18D0 pojistkový spodek; chráněná proti doteku; E18/3P; montáž na DIN lištu;
Volitelné příslušenství k Pojistkové spodky CUSTO - pro pojistky D0
Koncový uzávěr
KrytkaPro 2-pólové a 3-pólové hřeben. přípojnice 16 mm2; rozměry: 5 x 16 x 16 mm;
OBJ: 31027.000
EAN: 4021267310271
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu

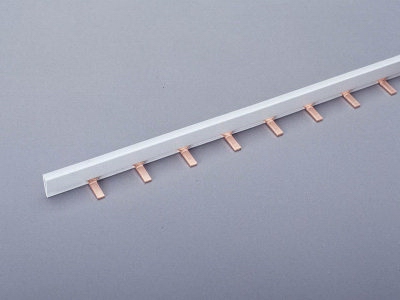

Přípojnice hřebenová, 1-pól, rozteč 27mm
Hřebenová přípojnice 1P; můstkové provedení; 80A; rozteč 27mm; 1m dlouhá (1 kus = 1 metr); 16mm2;
OBJ: 31014.000
EAN: 4021267310141
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu

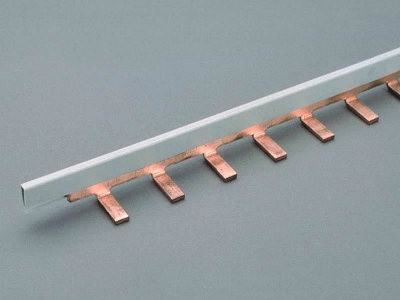

Přípojnice hřebenová, 1-pól, rozteč 27mm
Hřebenová přípojnice 1P; 130A; rozteč 27mm; 1m dlouhá (1 kus = 1 metr); 35mm2;
OBJ: 31057.000
EAN: 4021267310578
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu

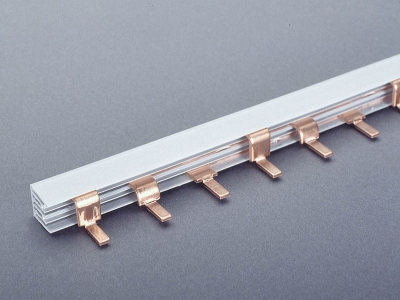

Přípojnice hřebenová, 3-pól, rozteč 27mm
Hřebenová přípojnice 3P; můstkové provedení; 80A; rozteč 27mm; 1m dlouhá (1 kus = 1 metr); 16mm2;

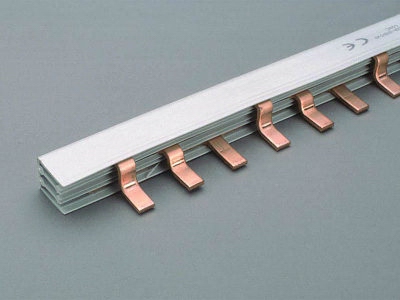

Přípojnice hřebenová, 3-pól, rozteč 27mm
Hřebenová přípojnice 3P; můstkové provedení; 130A; rozteč 27mm; 1m dlouhá (1 kus = 1 metr); 35mm2;
OBJ: 31056.000
EAN: 4021267310561
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125ASpojovací terminál, boční připojení, na 1P hřebenovou přípojnici 31014.000, 31024.000, 31309.000 a 31311.000; 6-50mm2;
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125ASpojovací terminál, přední připojení, na 3P hřebenovou přípojnici 31012.000; 6-50mm2;
OBJ: 31085.000
EAN: 4021267310851
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu

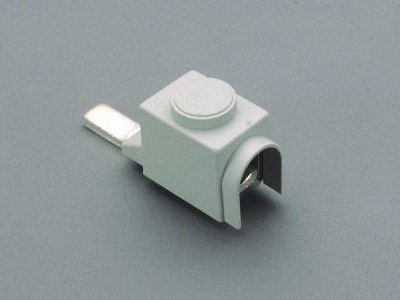

Příslušenství
Připojovací svorka pro hřeb.přípojnice, 225ASpojovací terminál, přední připojení, na 1P hřebenovou přípojnici 31057.000; 25-95mm2;
OBJ: 01198.000
EAN: 4021267011987
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Popis výrobku
CUSTO Panel
- DIN 49 524
- 1-pólové nebo 3-pólové provedení
- D 01 do 16 A (E14)
- D 02 do 63 A (E18)
- Pro pojistkové vložky DIN 49 522 (viz samostatný přehled)
- Pro distanční objímky DIN 49 523 (viz samostatný přehled)
- Ochrana proti dotyku dle DIN VDE 0106, IEC 536
Rozšířené informace
CUSTO Panel
| Obj. číslo | Závit | Jm. proud [A] | Jmenovité napětí | Provedení | Průřez [mm2] |
|---|---|---|---|---|---|
| 31301.000 | E14 | 16 | 400 V AC/250 V DC | 1-pólové | 1,5...35 |
| 31302.000 | E14 | 16 | 400 V AC/250 V DC | 3-pólové | 1,5...35 |
| 31303.000 | E18 | 63 | 400 V AC/250 V DC | 1-pólové | 1,5...35 |
| 31306.000 | E18 | 63 | 400 V AC/250 V DC | 3-pólové | 1,5...35 |
Příslušenství
Hřebenové přípojnice, rozteč 27 mm (délka 1 m)
| Obj. číslo | Provedení | Jmenovité napětí | Průřez [mm2] | Rozteč [mm] | Napájení ze středu [A] |
|---|---|---|---|---|---|
| 31014.000 | 1-pólová, izolovaná | 400 V AC/250 V DC | 16 | 27 | 130 |
| 31057.000 | 1-pólová, izolovaná | 400 V AC/250 V DC | 35 | 27 | 220 |
| 31012.000 | 3-pólová, izolovaná | 400 V AC/250 V DC | 16 | 27 | 130 |
| 31056.000 | 3-pólová, izolovaná | 400 V AC/250 V DC | 35 | 27 | 220 |
Připojovací svorky
| Obj. číslo | Provedení | Průřez [mm2] |
|---|---|---|
| 31028.000 | Pro 1-pólové izolované hřebenové přípojnice | 6...50 |
| 31029.000 | Pro 3-pólové izolované hřebenové přípojnice | 6...50 |
| 31085.000 | Pro 3-pólové izolované hřebenové přípojnice | 6...50 |
| 01198.000 | Pro 1-pólové izolované hřebenové přípojnice | 6...50 |

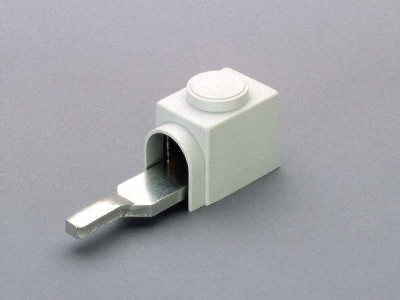

| 01228.000 | Pro 3-pólové izolované hřebenové přípojnice | 6...50 |
| Pro každou fázi je potřeba jedna svorka. | ||
Koncové kryty hřebenových přípojnic
| Obj. číslo | Provedení |
|---|---|
| 31027.000 | Pro 3-pólové izolované hřebenové přípojnice, 16 mm2 |

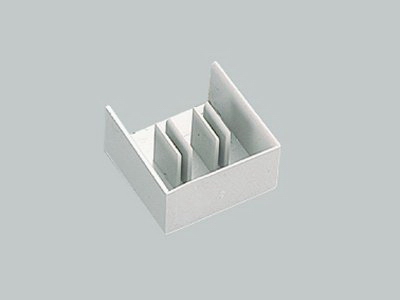

| 31084.000 | Pro 3-pólové izolované hřebenové přípojnice, 35 mm2 |
