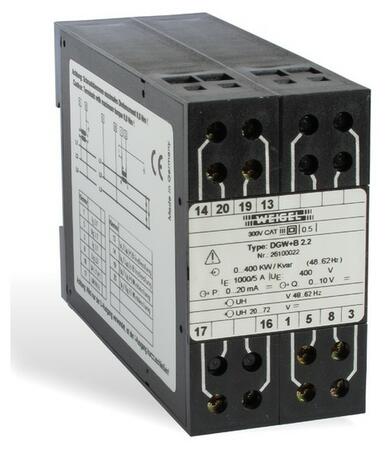

DGW + B 2.2 - Měřicí převodníky činného a jalového výkonu
Měřicí převodníky činného a jalového výkonu pro třívodičovou třífázovou síť se symetrickou zátěží
Dotaz na produktPorovnat
Popis výrobku
Měřicí převodníky činného a jalového výkonu. Třívodičová třífázová síť, symetrická zátěž
Rozšířené informace
Použití
Měřicí převodník výkonu DGW + B 2.2 převádí činný a jalový výkon (třívodičová třífázová síť, symetrická zátěž) na vnucený stejnosměrný proud nebo vnucené stejnosměrné napětí. Tyto výstupní signály mohou být indikovány ukazovacím měřicím přístrojem, cejchovaným v jednotkách měřené veličiny nebo být použity pro průmyslové měření a regulaci.
Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Pokud se dodrží maximální, popřípadě minimální dovolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.
Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení. Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.
Popis funkce
Měniče proudových obvodů a děliče napěťových větví snímají vstupní signály. Tyto signály jsou přivedeny přes multiplexer do A/D převodníku, který je převádí na digitální.
Použitý způsob třífázového měření proudu a napětí dává podle dané třídy přesnosti při všech provozních režimech vždy správné měřicí výsledky. Mikroprocesor zpracovává digitalizované signály v reálném čase. Podle druhu sítě je vypočítána výstupní hodnota výkonu a úměrně této hodnotě je generován pulsně modulovaný obdélníkový signál. Galvanické oddělení se provádí optickým členem.
Koncové zesilovače dávají k dispozici unifikovaný vnucený stejnosměrný proud a vnucené stejnosměrné napětí.
Oba výstupy nesmí být vzájemně propojeny.
Funkční schéma
Vstupní veličiny
| Vstupní veličina | sinusový střídavý proud a sinusové střídavé napětí |
|---|---|
| Měřená veličina PE | činný výkon a jalový (třívodičová třífázová síť, symetrická zátěž) |
| Měřicí rozsah | 0...PN nebo -PN...0...PN |
| Stanovení jmenovitého výkonu PN | Vycházíme z výpočtu zdánlivého výkonu sítě PS - jednofázová síť PS=U×I - třífázová síť PS=U×I×√3 Do vzorců dosadíme primární hodnoty transformátorů proudu a napětí, u třífázové sítě sdružené napětí PN=(0,3...1,5)×PS. |
| Jmenovité vstupní napětí UEN | 0...50...519 V |
| Jmenovitý vstupní proud IEN | 0...0,5...5 A |
| Provozní napětí | max. 519 V |
| Povolené vybuzení rozsahu | 1,2 UEN nebo 1,2 IEN |
| Mez přetížitelnosti | 1,2 UEN, 1,2 IEN trvale 2 UEN, 10 IEN max. po dobu 1 s |
| Kmitočtový rozsah | 48...62 Hz |
| Příkon | cca 25 mA - napěťový vstup I2x0,01 Ω - proudový vstup |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vnucený stejnosměrný proud (0...20 mA) * |
|---|---|
| Jmenovitý proud IAN | 0...20 mA nebo 4...20 mA |
| Výstupní zátěž RA | 0...10 V / IAN |
| Omezení proudu | na cca. 120 % koncové hodnoty na cca. 100...140 % koncové hodnoty (na vyžádání) |
| Napěťový výstup | |
| Výstupní napětí UA | vnucené stejnosměrné napětí (0...10 V) * |
| Jmenovité napětí UAN | 0...10 V nebo 2...10 V |
| Výstupní zátěž RA | ≥ 4 kΩ |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %eff |
| Doba ustálení | cca. ≤ 500 ms |
| Bipolární výstup | |
| zvláštní provedení na vyžádání s napájením H4 a H5 (např. -20...0...20 mA) | |
* zvláštní provedení na vyžádání
Bude-li použit pouze napěťový výstup, musí se proudový výstup zkratovat.
Vstup a výstupy jsou galvanicky odděleny.
Příklady převodních charakteristik
Pomocné napájení
| Kód | Pomocné napájení | Příkon |
| H1 (standard) | 230 V~ (195...253 V), 48...62 Hz | < 7 VA |
|---|---|---|
| H2 | 115 V~ (98...126 V), 48...62 Hz | < 4 VA |
| H3 | 24 V= (20...72 V) | < 3 VA |
| H4 | 20...100 V= nebo 15...70 V~ | < 3 VA |
| H5 | 90...357 V= nebo 65...253 V~ | < 4...7 VA |
Vstup, výstup a pomocné napájení jsou galvanicky odděleny.
Přesnost při jmenovitých podmínkách
| Přesnost | |
| Přesnost | Třída 0,5 (± 0,5 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,02 %/K (platí pro standardní provedení a max. po dobu 1 roku) |
| Jmenovité podmínky | |
| Vstupní napětí | UEN ± 0,5 % |
| Účiník | cos φ=1 |
| Kmitočet | 50...60 Hz |
| Průběh signálu | sinusový, činitel harmonického zkreslení ≤ 0,1 % |
| Pomocné napájení | UHN ± 1 %, 48...62 Hz |
| Teplota okolí | 23 °C ± 1 K |
| Doba zahoření | ≥ 5 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -10...55 °C |
| Rozsah skladovacích teplot | -25...65 °C |
| Relativní vlhkost vzduchu | ≤75 % roční průměr, bez orosení |
Předpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Zvláštní provedení
- omezení výstupního proudu
- rozsah kmitočtů 15...18 Hz, 98...102 Hz
Schémata připojení (vstup)
Obsazení svorek
| Schéma | Svorka | Funkce |
 |
1 | IE L1 vstupní proud |
|---|---|---|
| 3 | IE L1 vstupní proud | |
| 5 | UE L2 vstupní napětí | |
| 8 | UE L3 vstupní napětí | |
| 13 | UA (+) napěťový výstup | |
| 14 | UA (-) napěťový výstup | |
| 19 | IA (+) proudový výstup | |
| 20 | IA (-) proudový výstup | |
| 16 | UH L1 (+) vstup pomocného napájení | |
| 17 | UH N (-) vstup pomocného napájení | |
| Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807) | ||
Typické měřicí rozsahy
V následující tabulce jsou uvedeny typické měřicí rozsahy pro napětí 230/400 V a proudy N/1 A nebo N/5 A
| IEN[A] | PEN[kW] (cejchovací činitel 0,72) | |
| přímo 1 | 0,5 | |
|---|---|---|
| přímo 5 | 2,5 | |
| 10/1 | 10/5 | 5 |
| 15/1 | 15/5 | 7,5 |
| 20/1 | 20/5 | 10 |
| 25/1 | 25/5 | 12,5 |
| 30/1 | 30/5 | 15 |
| 40/1 | 40/5 | 20 |
| 50/1 | 50/5 | 25 |
| 60/1 | 60/5 | 30 |
| 75/1 | 75/5 | 37,5 |
| 80/1 | 80/5 | 40 |
| 100/1 | 100/5 | 50 |
| 120/1 | 120/5 | 60 |
| 150/1 | 150/5 | 75 |
| 200/1 | 200/5 | 100 |
| 250/1 | 250/5 | 125 |
| 300/1 | 300/5 | 150 |
| 400/1 | 400/5 | 200 |
| 500/1 | 500/5 | 250 |
| 600/1 | 600/5 | 300 |
| 750/1 | 750/5 | 375 |
| 800/1 | 800/5 | 400 |
| 1000/1 | 1000/5 | 500 |
| a dekadické násobky | ||
Měřicí rozsahy uvedené v tabulce poskytují uživateli výhody tím, že byly cejchovány (cejch. činitel 0,87 a 0,72) při stejné sekundární hodnotě transformátoru proudu.
To znamená, že jednotlivé transformátory proudu a z nich vyplývající výkony se liší pouze číselnými násobky a jsou tedy v tomto smyslu zaměnitelné; dodatečné cejchování převodníku není nutné. Ovšem typový štítek by měl být změněn.
Příklad |
| Je-li dána síť 230/400 V a měnič 250 A vyjde pro převodník VUW 2.2 výkon 125 kW. Zdánlivý výkon (cos φ= 1) by pro tyto údaje sítě byl: PS=U×I×√3×cos φ |
| PS=400 V×250 A×√3×1 PS=173 kW |
| po vynásobení cejchovacím činitelem 0,72 dostaneme: PEN=125 kW (viz. tabulka) |
| Bude-li připojen jiný měnič, např. 400 A, dostaneme výkon: PS=U×I×√3×cos φ |
| PEN=400 V×400 A×√3×1×0,72 PEN=200 kW(viz. tabulka) |
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál pouzdra | ABS/PC černý, se zhášecími přísadami podle UL 94 V-0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V měřicí obvod proudu a pomocné napájení proti výstupu 1330 V proudy vzájemně a proti napětím |
| Pracovní napětí | 300 V (síťové napětí fáze-nula) |
| Třída ochrany | II |
| Kategorie přepětí | CAT III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 45×80×115 mm |
| Hmotnost | cca. 0,27 kg |
