Digitální automobilový osciloskop ATO
Čtyřkanálový osciloskop s 10.1" dotykovou obrazovkou a diagnostickými testy pro automotive
Šířka pásma: 100/200/300 MHz
Vzorkovací frekvence: až 2 GSa/s
Hloubka pamětí: až 220 Mpts
Dekódování sběrnic FD, CAN, LIN, SPI, I2C
Komunikační síť: Flexray, K line
Varianty k produktu Digitální automobilový osciloskop ATO (4)
Instalovány moduly: akumulátor, poutko na ruku, Wifi, HDMI, CAN, LIN, SPI, I2C, UART
Instalovány moduly: akumulátor, poutko na ruku, Wifi, HDMI, CAN, LIN, SPI, I2C, UART
Instalovány moduly: akumulátor, poutko na ruku, Wifi, HDMI, CAN, LIN, SPI, I2C, UART
Popis výrobku

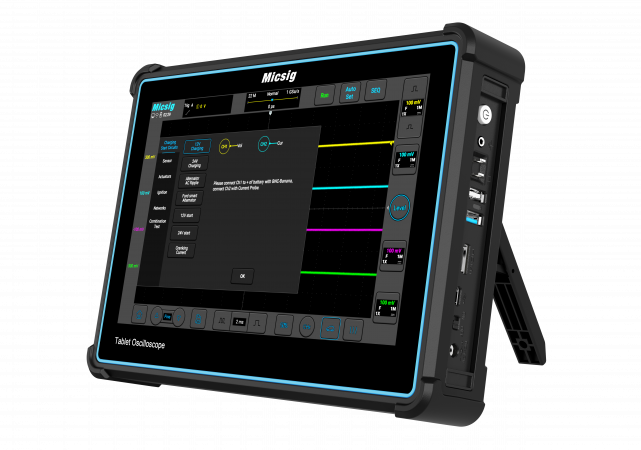

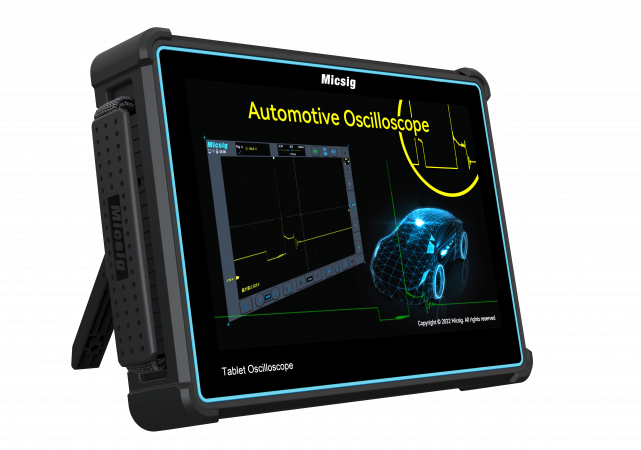

Tabletový osciloskop pro automotive Micsig ATO
Osciloskop ze série ATO je speciálně navržený pro diagnostiku v odvětví automotivu. Osciloskop je schopen akvizice a dekódování CAN High /CAN Low, CAN FD, LIN, FlexRay, a K line signálů. Součástí jsou profesionální diagnostické funkce a režimy pro diagnostiku aut a jejich dílů.
Všechna nastavení lze nastavit pomocí 10,1" dotykového displeje nebo pomocí dálkového ovládání přes wifi. Osciloskop je také možné připojit přes HDMI k monitorůn pro prezentační a demonstrační účely.

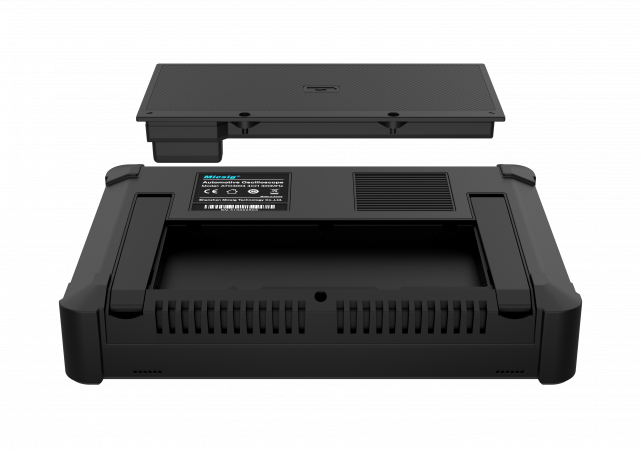

Vestavěný akumulátor o velikosti 7500mAh a kompaktní design zajišťuje pohodlnou práci i v terénu bez nutnosti napájení ze sítě.
Hlavní parametry
- Dva nebo čtyři analogové kanály s šířkou pásma 100/200/300 MHz
- Vzorkování v reálném čase až 2 GS/s
- Náběžná hrana ≤ 1,16 ns
- Možnost aktivace low pass filtru, 30 MHz omezení pásma
- Hloubka paměti 220 Mpts
- Maximální zachycení 300 000 wfm/s
- Dekódování sběrnic UART, CAN, LIN, SPI, I2C
- Frekvenční spektrální analýza FFT
- Matematické funkce s automatickým měřením až 31 parametrů
- Možnost uložení a zobrazení referenčních signálů
- Kurzory a funkce ZOOM
- Režim YT, XY, Roll
- Záznam videa
Diagnostické testy - automotiv
- Nabíjecí/startovací obvod: 12V&24V nabíjení, alternátor - zvlnění napětí, Smart alternátor, 12V&24V start, Startovací proud
- Senzory: ABS, pedál akcelerátoru, průtokoměr vzduchu, vačková hřídel, teplota chladicí kapaliny, kliková hřídel, rozdělovač, tlak paliva, snímač klepání, lambda sonda, MAP, rychlost jízdy, poloha škrticí klapky
- Ventily: Elektromagnetický ventil karbonového kanystru, Žhavicí svíčky, Elektromagnetický ventil EGR, Palivové čerpadlo, Ventil regulace volnoběhu (IAC), Vstřikovač (benzín), Vstřikovač (nafta), Regulátor tlaku, Ventil regulace množství, Servomotor škrticí klapky, Ventilátor chlazení s proměnnými otáčkami, Proměnné časování ventilů.
- Zapalování: Primární cívka, Sekundární cívka, Primární + Sekundární
- komunikační síť: CAN High & CAN Low, CAN FD, FlexRay, K l ine
- Kombinované testy: Kliková hřídel + vačková hřídel, vačková hřídel + primární zapalování, primární zapalování + objem vstřikovače, kliková hřídel + vačková hřídel + objem vstřikovače + sekundární zapalování
Komunikace a ukládání dat
|
|
|
|
|
Další funkce a parametry
- Barevný dotykový 10,1‘‘ displej s rozlišením 1280 x 800 bodů, mřížka 11 x 10 dílků
- Rychlá aktualizace displeje umožňuje sledovat i velice rychle se měnící děje
- Podpora vícebodového dotyku pro snadné ovládání Multi-Touch
- Podpora softwarové klávesnicepro zrychlené zadávání textu
- Automatické online aktualizace při připojení k internetu
- Android / IOS App, PC vzdálené ovládání
- Zámek tlačítka On/Off pro zamezení nechtěného zapnutí nebo vypnutí (např. při transportu)
- Možnost ovládání pomocí připojené USB myši
- Napájení z Li-Ion akumulátoru 7,4 V / 7500 mAh nebo externího adaptéru
- Rozměry 265 x 192 x 50 mm
- Hmotnost 1,9 kg
- Bezpečnostní kategorie CAT I / 300 V
- Výběr jazyků - čeština podporována
- Záruka 3 roky (na hlavní přístroj)

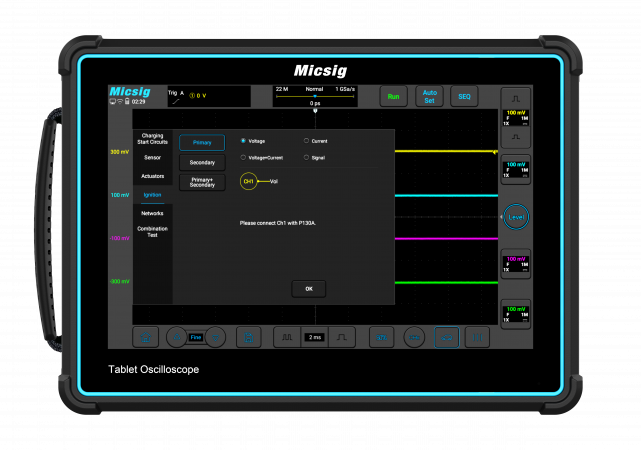

Ukázka diagnostických testů
Služby nabízené k námi dodaným přístrojům
- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
SOFTWARE PRO PŘÍSTROJ
|
||
|
||
|
Technické údaje
Parametry
Typ | Digitální |
---|---|
Zobrazení | LCD dotykový |
Šířka pásma | 100 MHz 200 MHz 300 MHz |
Počet vstupů | 2 4 |
Izolované vstupy | Ne |
Vzorkovací rychlost | 1 GS/s 2 GS/s |
Opakované děje | 78 kS/s 300 kS/s |
Vertikální rozlišení | 8 Bit |
Citlivost vstupu / dílek | 1 mV … 10 V 1 mV … 1 V |
Časová základna / dílek | 1 ns … 1000 s |
Analýza sběrnic - BUSHealth | Ano |
Rozhraní NFC | Ne |
Provoz na baterie | Ano |
El. bezpečnost CAT | CAT I 300 V |
