Digitální automobilový osciloskop SATO

Popis výrobku

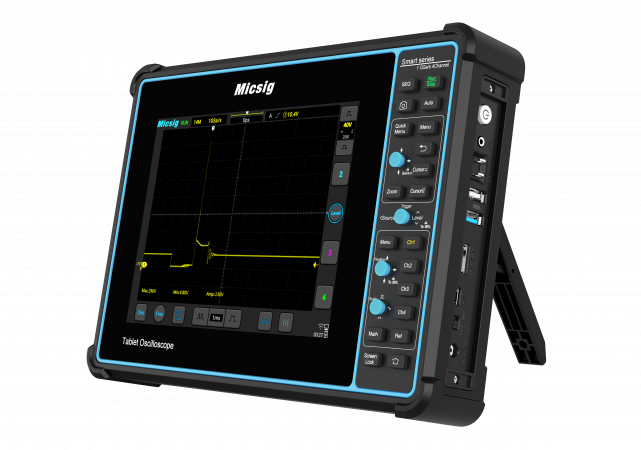

Tabletový osciloskop s hybridním ovládáním pro automotive Micsig SATO

Osciloskop ze série SATO je speciálně navržený pro diagnostiku v odvětví automotivu. Osciloskop je schopen akvizice a dekódování CAN High /CAN Low, CAN FD, LIN, FlexRay, a K line signálů. Součástí jsou profesionální diagnostické funkce a režimy pro diagnostiku aut a jejich dílů.

Všechna nastavení lze nastavit pomocí 8" dotykového displeje nebo pomocí ovládacího panelu s tlačítky a knoflíky. Podporuje dálkové ovládání přes wifi pomocí mobilní aplikace (Android/iOS) nebo pomocí PC. Osciloskop je také možné připojit přes HDMI k monitorůn pro prezentační a demonstrační účely.

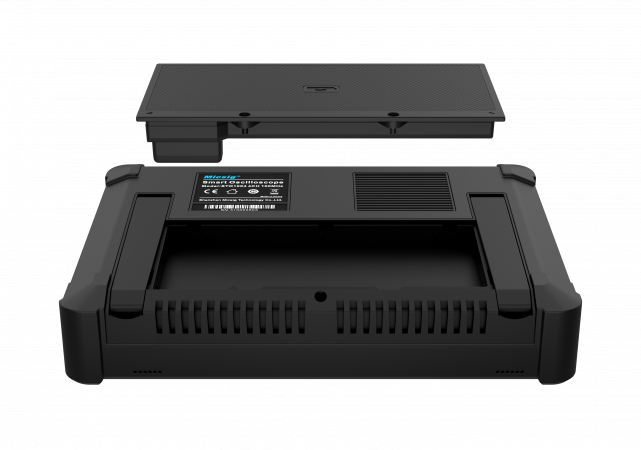

Vestavěný akumulátor o velikosti 7500mAh a kompaktní design zajišťuje pohodlnou práci i v terénu bez nutnosti napájení ze sítě.

Hlavní parametry

• Dva nebo čtyři analogové kanály s šířkou pásma 100/200 MHz
• Vzorkování v reálném čase až 1 GS/s
• Náběžná hrana ≤ 1,75 ns
• Možnost aktivace low pass filtru, 30 MHz omezení pásma
• Hloubka paměti 70 Mpts
• Maximální zachycení 130 000 wfm/s
• Dekódování sběrnic UART, CAN, LIN, SPI, I2C
• Frekvenční spektrální analýza FFT
• Matematické funkce s automatickým měřením až 31 parametrů
• Možnost uložení a zobrazení referenčních signálů
• Kurzory a funkce ZOOM
• Režim YT, XY, Roll
• Záznam videa

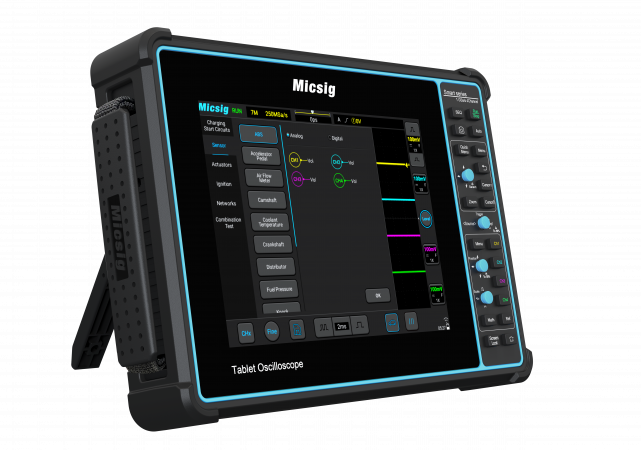

Diagnostické testy - automotiv

• Nabíjecí/startovací obvod: 12V&24V nabíjení, alternátor - zvlnění napětí, Smart alternátor, 12V&24V start, Startovací proud
• Senzory: ABS, pedál akcelerátoru, průtokoměr vzduchu, vačková hřídel, teplota chladicí kapaliny, kliková hřídel, rozdělovač, tlak paliva, snímač klepání,
  lambda sonda, MAP, rychlost jízdy, poloha škrticí klapky
• Ventily: Elektromagnetický ventil karbonového kanystru, Žhavicí svíčky, Elektromagnetický ventil EGR, Palivové čerpadlo, Ventil regulace volnoběhu
  (IAC), Vstřikovač (benzín), Vstřikovač (nafta), Regulátor tlaku, Ventil regulace množství, Servomotor škrticí klapky, Ventilátor chlazení s proměnnými
  otáčkami, Proměnné časování ventilů.
• Zapalování: Primární cívka, Sekundární cívka, Primární + Sekundární
• komunikační síť: CAN High & CAN Low, CAN FD, FlexRay, K l ine
• Kombinované testy: Kliková hřídel + vačková hřídel, vačková hřídel + primární zapalování, primární zapalování + objem vstřikovače, kliková hřídel + vačková hřídel + objem vstřikovače + sekundární zapalování

Komunikace a ukládání dat

	Vestavěná 32 GB paměť pro ukládání dat s možností rozšíření externí USB pamětí
	Rozhraní USB 3.0/2.0 a Typ-C Ovládání pomocí myši HDMI - rozhraní pro projekci na větších obrazovkách a projektorech
	Možnost propojení s PC, mobilním telefonem nebo tabletemOS Windows, Android nebo iOS dálkové ovládání pomocí aplikace

Další funkce a parametry

• Barevný dotykový 8‘‘ displej  s rozlišením 800 x 600 bodů, mřížka 14 x 10 dílků
• Rychlá aktualizace displeje umožňuje sledovat i velice rychle se měnící děje
• Podpora vícebodového dotyku pro snadné ovládání Multi-Touch
• Podpora softwarové klávesnicepro zrychlené zadávání textu
• Automatické online aktualizace při připojení k internetu
• Android / IOS App, PC vzdálené ovládání
• Zámek tlačítka On/Off pro zamezení nechtěného zapnutí nebo vypnutí (např. při transportu)
• Možnost ovládání pomocí připojené USB myši
• Napájení z Li-Ion akumulátoru 7,4 V / 7500 mAh nebo externího adaptéru
• Rozměry 265 x 192 x 50 mm
• Hmotnost 1,9 kg
• Bezpečnostní kategorie CAT I / 300 V
• Výběr jazyků - čeština podporována
• Záruka 3 roky (na hlavní přístroj)

Ukázka diagnostických testů

Služby nabízené k námi dodaným přístrojům

• Konzultace vhodnosti jednotlivých typů s doporučením
• Poradenství se softwarem přístroje (pokud je součástí dodávky)
• Prodejní i poprodejní podpora
• Zajištění záručního i pozáručního servisu
• Zajištění pravidelných kalibrací

SOFTWARE PRO PŘÍSTROJ

	Software pro PC v sekci Support & Services / Smart Oscillsocope / Computer Software ODKAZ
	Software pro Android v sekci Support & Services / Smart Oscillsocope / Apps ODKAZ
