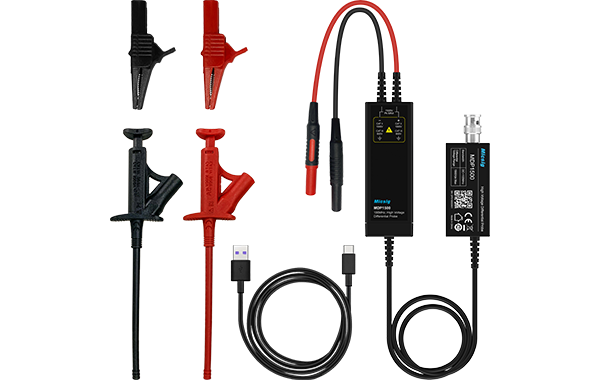

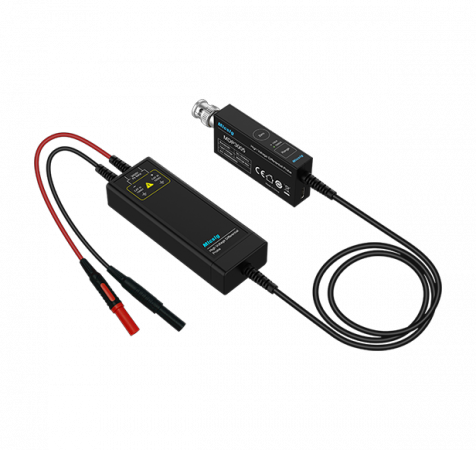

DP1500 Vysokonapětová diferenciální sonda
Vysokonapětová diferenciální sonda k osciloskopu
Napětí: 150 V (50:1), 1500 V (500:1)
Šířka pásma: 100 MHz/ 150MHz / 200MHz/ 300MHz/ 500MHz
Bezpečnostní kategorie: CAT III / 600 V
Napájení USB - C
Dotaz na produktPorovnat
Varianty k produktu DP1500 Vysokonapětová diferenciální sonda (2)
150 V (50x), 1500 V (500x)
CAT III 600V
Napájení 5 V DC s USB-C konektorem
150 V (50x), 1500 V (500x)
CAT III 600V
Napájení 5 V DC s USB-C konektorem
Popis výrobku
Napěťová diferenciální sonda DP150*
- Vysoká přesnost, nízký šum
- Standardní propojonení s osciloskopem pomocí BNC konektoru
- Dual range - možnost vybrat mezi dvěma dělícími poměry
- Nastavení nuly & kalibrace jedním tlačítkem
- alarm přepětí - LED dioda a zvuková výstraha
- Integrováno do kompaktní krabičky
- Napájení pomocí USB, vhodné pro osciloskopy jakékoli značky
Technické specifiace
- Dělící poměr: 50:1, 500:1
- Napětí: 150 V , 1500 V
- Šířka pásma: 100 MHz/ 150MHz / 200MHz/ 300MHz/ 500MHz
- Výstup: ≤ 3,5V
- Délka kabelu: 120 cm - output, 8 cm - input
- Vstupní impedance: 16 MΩ, 8 MΩ
- Vstupní kapacita (100/150/200): 1,5 pF, 3 pF
- Vstupní kapacita (300/400/500): 0.5 pF, 1 pF
- Napájení: 5 V DC s USB-C
- Bezpečnost: CAT III / 600 V
Poznámka: technické specifikace pro každý model naleznete v technické dokumentaci nebo v katalogu
Technické údaje
Parametry
| Druh | Sonda diferenciální |
|---|---|
| Šířka pásma | 100 MHz 150 MHz 200 MHz 300 MHz 400 MHz 500 MHz |
| Dělící poměr | 500:1 50:1 |
| Délka | 1,2 m |
| Barva | Černá |
| Kategorie | CAT II, 1000V CAT III 600 V |
