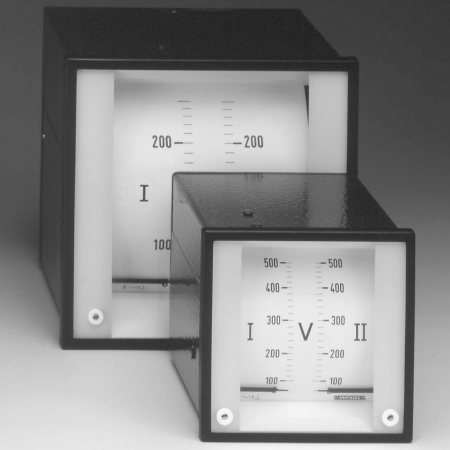

Dvojité voltmetry WQ 96 2S/144 2S
Analogové přístroje se dvěma elektromagnetickými měřicími ústrojími.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Analogové přístroje se dvěma elektromagnetickými měřicími ústrojími.Rozšířené informace
Použití
Rozváděčové měřicí přístroje WQ 96/144/2S v plechovém pouzdře obsahují dvě samostatná elektromagnetická měřicí ústrojí s profilovým ukazovatelem. Předností tohoto konstrukčního uspořádání je přehledná indikace dvou různých měřených napětí, např. generátoru a sítě. Přístroje je možno instalovat do panelů rozváděčů, ovládacích skříní strojů nebo mozaikových rastrových panelů.
Měřicí ústrojí
Elektromagnetická měřicí ústrojí s plášťovým jádrem, tlumením silikonovým olejem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny.
Elektrické vlastnosti
| Měřená veličina | dvě střídavá napětí |
|---|---|
| Kmitočtový rozsah | 50...100 Hz |
| Mez přetížitelnosti - trvale - max. po dobu 5 s |
(podle DIN 43 780) 1,2-násobek 2-násobek |
| Bezpečnostní třída | I |
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorkys ochranou |
| Izolační skupina | A, podle VDE 0110 |
| Jmenovité izolační napětí | 660 V |
| Zkušební napětí | 2 kV při kmitočtu 50 Hz, po dobu 1 min (podle DIN 57 410) |
Měřicí rozsahy
| Měřicí rozsah | Vlastní spotřeba WQ 96/2S | Vlastní spotřeba WQ 144/2S |
|---|---|---|
| 2× 0...100 V*) | cca 1,8 VA | cca 2,5 VA |
| 2× 0...110 V*) | cca 2,0 VA | cca 2,3 VA |
| 2× 0...150 V | cca 2,2 VA | cca 2,6 VA |
| 2× 0...250 V | cca 2,3 VA | cca 3,9 VA |
| 2× 0...500 V | cca 2,1 VA | cca 3,8 VA |
| 2× 0...600 V | cca 2,5 VA | cca 4,5 VA |
| *) také pro připojení transformátoru napětí; uveďte prosím jmenovitý převod transformátoru | ||
Indikace
| Ukazovatel | profilový, zakončený nožem | |
|---|---|---|
| Výchylka ukazovatele | 0...60° | |
| Stupnice | přibližně lineární od 1/5 jm. hod. měř. rozsahu | |
| Dělení stupnice | hrubé a jemné | |
| Délka stupnice | WQ 96/2S 60 mm |
WQ 144/2S 97 mm |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | 1,5 (podle DIN EN 43 780) |
|---|---|
| Jmenovité podmínky | |
| Teplota okolí | 23°C ± 1 K |
| Provozní poloha | jmenovitá ± 1° |
| Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
| Ostatní | dle DIN 43 780 |
| Ovlivňující veličiny | |
| Teplota okolí | -10 °C...+23 °C...+55 °C |
| Provozní poloha | Jmenovitá ± 5° |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 2, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -25...+40 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
Schémata připojení
Rozměrový náčrtek
 |
|
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | ocelový plech |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Montáž | do řady vedle sebe (i bez mezer) |
| Připojovací svorky | šestihrany s vnitřním závitem, šroubem M3×6 a třmenem |
| Rozměry [mm] | WQ 96/2S | WQ 144/2S |
| Přední rámeček | 96 | 144 |
|---|---|---|
| Pouzdro | 90 | 137 |
| Konstrukční hloubka | 115 | 121 |
| Výřez v panelu | 92+0,8 | 138+1 |
| Tloušťka panelu | 1...15 mm | 1...40 mm |
| Způsob upevnění | 4 ks šroubové svorky Weigel | 2 ks upevnění "B" podle DIN 43 835 |
| Hmotnost cca | 0,2 kg | 0,25 kg |
