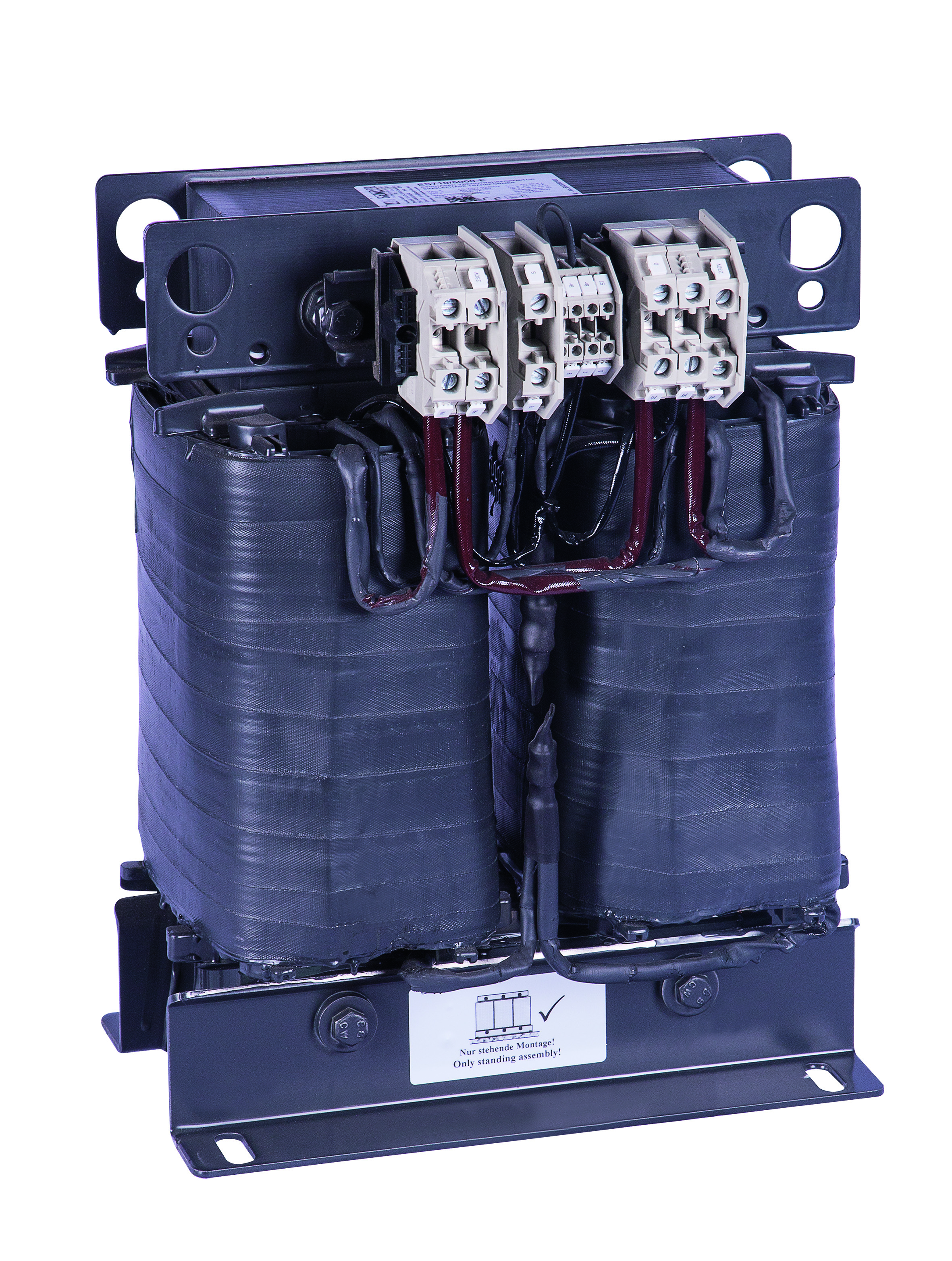

ES710/...-E - Jednofázové ochranné oddělovací transformátory
Jednofázové ochranné oddělovací transformátory pro napájení zdravotnických prostor
Jednofázové ochranné oddělovací transformátory pro napájení zdravotnických prostor s primárním napětím 230 V.
Verze E (Ekonomická) se standardními ztrátami naprázdno a zapínacím proudem IE < 12 × În.
Cena od 15 940 Kč
od 19 287,40 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (12)
Dotaz na produktPorovnat
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.
Varianty k produktu ES710/...-E - Jednofázové ochranné oddělovací transformátory (12)
Filtrace
Skladem
Jmenovitý výkon
Jmenovitý výkon:

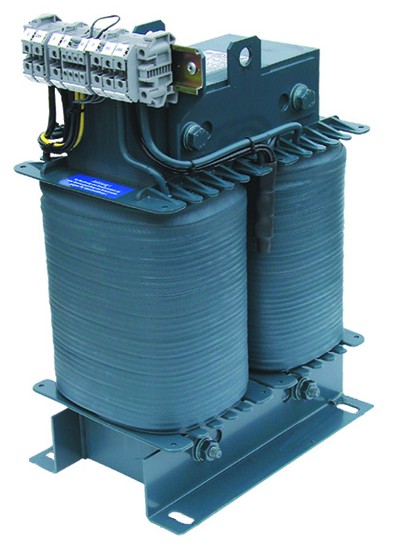

Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/3150-EU1n 230 V
U2n 230 V
P2n 3150 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 3150 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090101
Záruka: 60 m.
Není skladem
Prověříme pro Vás
15 940 Kč/ks
19 287,40 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/4000-EU1n 230 V
U2n 230 V
P2n 4000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 4000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090102
Záruka: 60 m.
Není skladem
Prověříme pro Vás
17 800 Kč/ks
21 538 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/5000-EU1n 230 V
U2n 230 V
P2n 5000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 5000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090103
Záruka: 60 m.
Není skladem
Prověříme pro Vás
21 620 Kč/ks
26 160,20 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/6300-EU1n 230 V
U2n 230 V
P2n 6300 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 6300 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090104
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
24 350 Kč/ks
29 463,50 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/8000-EU1n 230 V
U2n 230 V
P2n 8000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 8000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090105
Záruka: 60 m.
Není skladem
Prověříme pro Vás
30 220 Kč/ks
36 566,20 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/10000-EU1n 230 V
U2n 230 V
P2n 10000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 10000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090106
Záruka: 60 m.
Není skladem
Prověříme pro Vás
35 270 Kč/ks
42 676,70 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/3150S-EU1n 230 V
U2n 230 V
P2n 3150 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 3150 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090111
Záruka: 60 m.
Není skladem
Prověříme pro Vás
15 940 Kč/ks
19 287,40 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/4000S-EU1n 230 V
U2n 230 V
P2n 4000 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 4000 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090112
Záruka: 60 m.
Není skladem
Prověříme pro Vás
17 800 Kč/ks
21 538 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/5000S-EU1n 230 V
U2n 230 V
P2n 5000 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 5000 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090113
Záruka: 60 m.
Není skladem
Prověříme pro Vás
21 620 Kč/ks
26 160,20 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/6300S-EU1n 230 V
U2n 230 V
P2n 6300 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 6300 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090114
Záruka: 60 m.
Není skladem
Prověříme pro Vás
24 350 Kč/ks
29 463,50 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/8000S-EU1n 230 V
U2n 230 V
P2n 8000 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 8000 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090115
Záruka: 60 m.
Není skladem
Prověříme pro Vás
30 220 Kč/ks
36 566,20 Kč s DPH
+-
Oddělovací transformátor jednofázový 230/230 - BENDER
ES710/10000S-EU1n 230 V
U2n 230 V
P2n 10000 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 10000 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090116
Záruka: 60 m.
Není skladem
Prověříme pro Vás
35 270 Kč/ks
42 676,70 Kč s DPH
+-
Popis výrobku
- Transformátory mají vestavěné termočlánky v souladu s DIN 44081 (120 °C)
- Statické odstínění mezi primárním a sekundárním vinutím je připojeno k izolovanému vývodu.
- Vinutí jsou galvanicky izolována
- Stupeň krytí IP00
- Bezpečnostní třída I
- Vyztužená izolace
- Třída izolace: ta 40/B
- Připojení: svorkovnicí se šroubovými spoji
- Upevnění pomocí izolovaného profilu
- Transformátory jsou určeny pro trvalý provoz
- Hlučnost ≤ 35 dB(A) naprázdno i při jmenovitém zatížení
- Verze E (Ekonomická)
- Zapínací proud IE < 12 × În
Rozšířené informace
Popis a použití
- Transformátory řady ES710 mají zesílenou izolaci a vyhovují požadavkům normy ČSN EN 61558-2-15, STN EN 61558-2-15, DIN EN 61558-1 (VDE 570 část 1) a DIN EN 61558-2-15 (VDE 0570 část 2-15), .
- Transformátory rovněž splňují požadavky normy ČSN 33 2000-7-710, ČSN 332140 včetně TNI 332140, STN 332140 a DIN VDE 0100-710 (VDE 0100 část 710):2002-11 pro napájení zdravotnických prostorů skupiny 2.
- Vinutí jsou galvanicky oddělena a je mezi ně umístěno statické stínění, které slouží k omezení vlivu elektrického rušení.
- Sekundární vinutí s vyvedeným středem umožňuje připojení hlídačů izolace i na 115 V.
- Upevňovací profily jsou izolované od jádra transformátoru což zaručuje provedení izolované soustavy dle požadavků normy DIN VDE 0100-710 (VDE 0100 část 710): 2002-11, článek 710.512.1,6,2).
- Transformátory jsou konstruovány pro horizontální i vertikální polohu. Ochrana proti korozi je zaručena kompletní impregnací pryskyřicí
- Transformátory jsou konstruovány pro použití v suchém prostředí.
Další ustanovení normy DIN VDE 0100-710
- Norma DIN VDE 0100-710 (VDE0100 část 710):2002-11 článek 710.512.1.6.2 stanoví, že ve zdravotnických IT sítích ve zdravotnických prostorech není přípustné použití ochrany proti přetížení u oddělovacích transformátorů.
- Norma DIN VDE 0100-710 (VDE0100 část 710):2002-11 článek 710.512.1.6.2 stanoví, že ve zdravotnických IT sítích ve zdravotnických prostorech by měly být použity pouze jednofázové oddělovací ochranné transformátory a jejich jmenovitý výkon by měl být větší než 3,15 kVA a menší než 8 kVA.
Konstrukční provedení
| Série STANDARD | Série S |
 |
 |
Technické údaje
Parametry
| Primární napětí | 230 V |
|---|---|
| Sekundární napětí | 230 V |
| GreenLine |  Ne |
| Typ | ES710/3150-E | ES710/4000-E | ES710/5000-E | ES710/6300-E | ES710/8000-E | ES710/10000-E |
| Jmenovitý výkon P2n | 3150 VA | 4000 VA | 5000 VA | 6300 VA | 8000 VA | 10000 VA |
|---|---|---|---|---|---|---|
| Jmen. kmitočet f | 50...60 Hz | |||||
| Vstupní napětí U1n | AC 230 V | |||||
| Výstupní napětí U2n | AC 230/115 V | |||||
| Vstupní proud I1n | 14,2 A | 18,0 A | 22,5 A | 28,5 A | 36,0 A | 45,2 A |
| Výstupní proud I2a | 13,7 A | 17,4 A | 21,7 A | 27,4 A | 34,7 A | 43,5 A |
| Zapínací proud IE | < 12 × În A | |||||
| Unikající proud Iu | ≤ 500 µA | |||||
| Pojistka Ip | 25 A gL/gG | 35 A gL/gG | 50 A gL/gG | 50 A gL/gG | 63 A gL/gG | 80 A gL/gG |
| Proud naprázdno Io | < 3,0 % | < 3,0 % | < 3,0 % | < 3,0 % | < 2,8 % | ≤ 3,0 % |
| Napětí naprázdno Uo | 236 V | 233 V | 234 V | 235 V | 233 V | 237 V |
| Napětí nakrátko UK | 4,4 % | 4,0 % | 3,7 % | 2,8 % | 2,7 % | ≤ 3,3 % |
| Indukce | 0,86 T | 0,94 T | 1,00 T | 1,05 T | 1 T | 1,09 T |
| Odpor primáru R1 | 0,300 Ω | 0,230 Ω | 0,160 Ω | 0,100 Ω | 0,065 Ω | 0,071 Ω |
| Odpor sekundáru R2 | 0,250 Ω | 0,170 Ω | 0,11 Ω | 0,08 Ω | 0,053 Ω | 0,045 Ω |
| Účinnost η | 95 % | 96 % | 96 % | 96 % | 96 % | 96 % |
| Ztráty v železe ΔPFE | 44 W | 40 W | 48 W | 56 W | 69 W | ≤ 76 W |
| Ztráty v mědi ΔPCU | 143 W | 164 W | 159 W | 178 W | 204 W | ≤ 310 W |
| Okolní teplota υ | < 40 °C | |||||
| Teplota naprázdno Δυ0 | < 22 °C | 22 °C | < 26 °C | < 31 °C | < 33 °C | ≤ 36 °C |
| Max.teplota pro třídu izolace B | 130 °C | |||||
| Teplota při plném zatížení Δυn | < 55 °C | < 53 °C | < 62 °C | < 67 °C | < 76 °C | < 65 °C |
| Orientační rozměry 1/ (šířka×hloubka×výška) |
240×212 ×310 mm |
280×190 ×360 mm |
280×205 ×360 mm |
280×220 ×360 mm |
280×235 ×360 mm |
320×250 ×415 mm |
| Orientační hmotnost 1/ | 42,5 kg | 52 kg | 62 kg | 69 kg | 75 kg | 88 kg |
Hodnoty uvedené v tabulce platí pro jmenovitý kmitočet 50 Hz a teplotu okolí 40 °C, pro standardní činnost transformátoru musí být zajištěna volná cirkulace vzduchu. Při vyšší teplotě okolí bude výkon transformátoru nižší.
1) Konkrétní rozměry a hmotnost dle jednotlivých provedení na dotaz
