Fluke GFL-1500 - Lokátor zemních spojení

Popis výrobku

Lokátor zemních spojení Fluke GFL-1500 pro solární energetiku

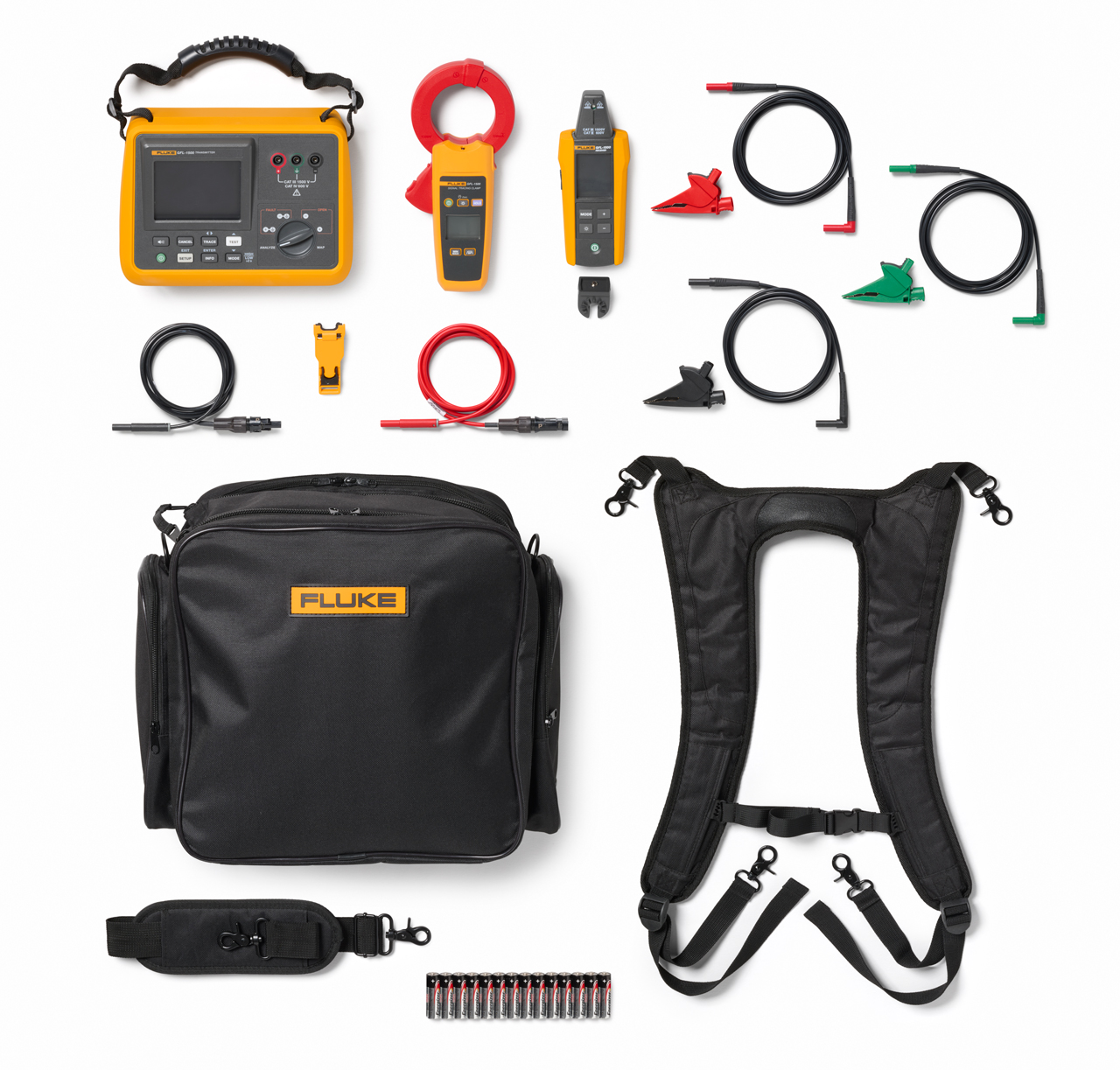

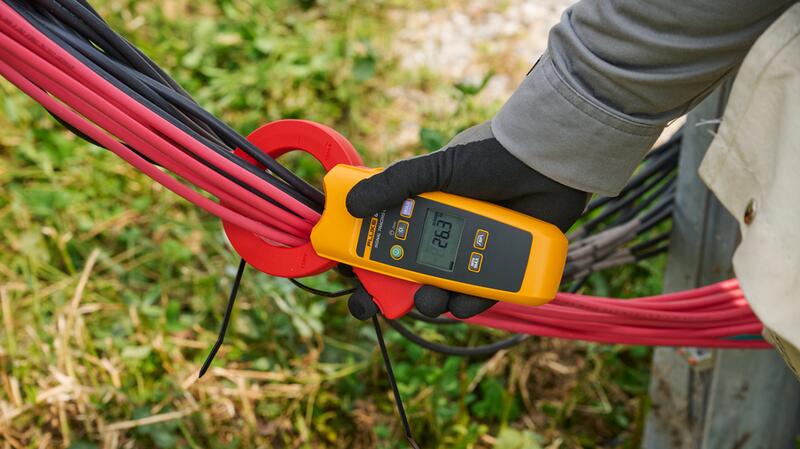

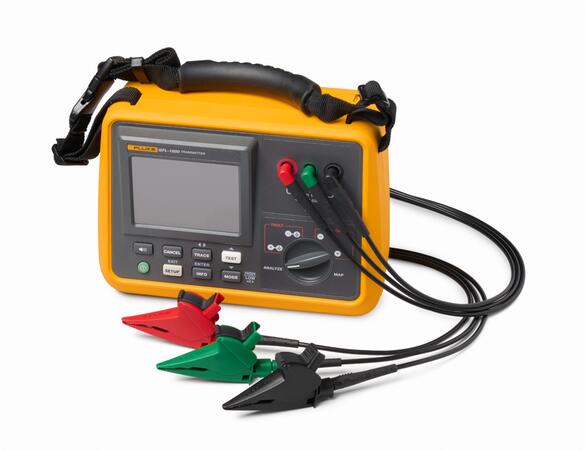

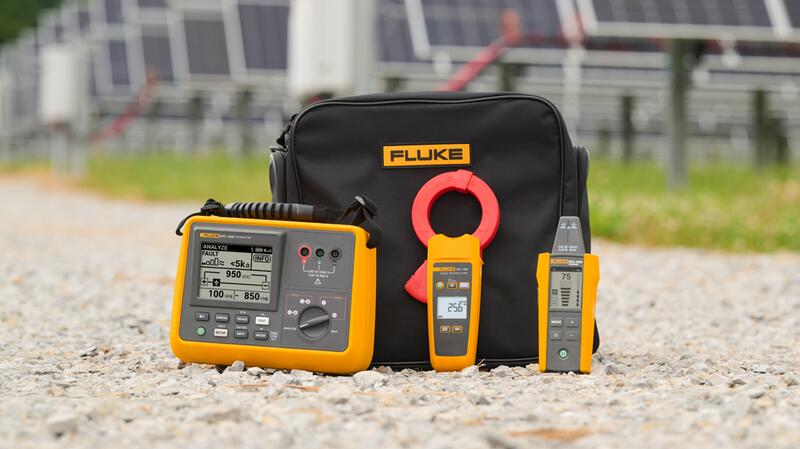

Lokátor zemních spojení Fluke GFL-1500 slouží pro rychlou lokalizaci aktivních zemních poruch v solárních fotovoltaických (FV) systémech. Vytváří sledovatelný signál, což umožňuje rychlé a bezkontaktní sledování přímo k místu poruchy. Systém GFL-1500 se skládá z vysílače, přijímače a klešťového přístroje pro sledování signálu.

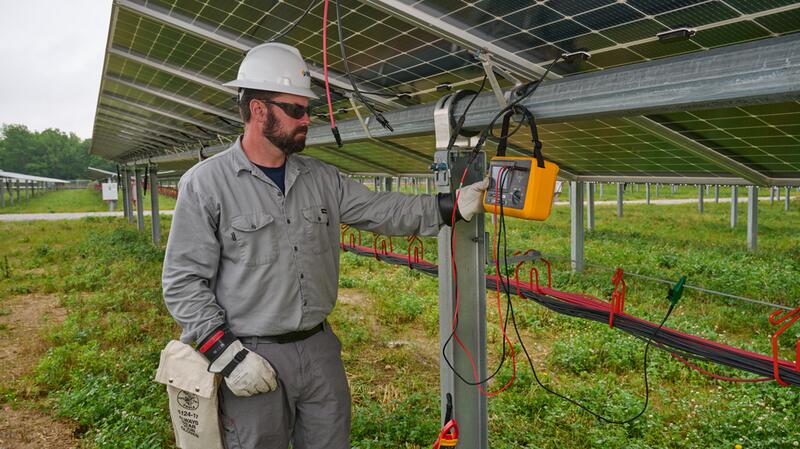

Pro detekci poruch se používá technologie FaultTrack. Princip je jednoduchý: pomocí generování sledovatelného signálu po trase poruchy umožňuje uživateli sledovat tento signál z vysílače po trase až k přesnému místu poruchy. S obecnou znalostí konfigurace dané instalace, jen několika málo připojeními a bezkontaktním sledováním umožňuje GFL-1500 technikům identifikovat vadnou větev a přesně určit místo poruchy v řetězci, aniž by se museli spoléhat na časově náročné testovací postupy.

 Specifikace

• Pracovní frekvence sledovacího signálu: poruchy a mapování 6,25 kHz, rozpojený obvod 32.764 kHz
• Indikace sledování signálu: Grafické zobrazení, zvukový signál
• Rozsah napětí: 0-1500 V DC / rozlišení: 1V
  •    Bez měření napětí, pokud je zjištěna vysoká kapacita a odpor
• Rozsahy odporu: 5 kΩ (PORUCHA), 10 kΩ (PORUCHA), 50 kΩ, 100 kΩ, 500 kΩ, >1 MΩ
  •    Bez rozsahu odporu, pokud je zjištěna vysoká kapacita a odpor
• Rozsah měření AC proudu: 150 mA / rozlišení: 0.1 mA
  •    Maximalní průměr vodiče: 61 mm

Napájení, provozní podmínky, konstrukce, záruka

• Napájení: 8xAA - vysílač, 4x AA Příjmač, 2x AA klešťový přístroj
• Indikátor stavu baterie
• provozní teplota -20°C až 50°C
• Bezpečnostní kategorie: CAT III 1500 V DC /  CAT IV 600 V
