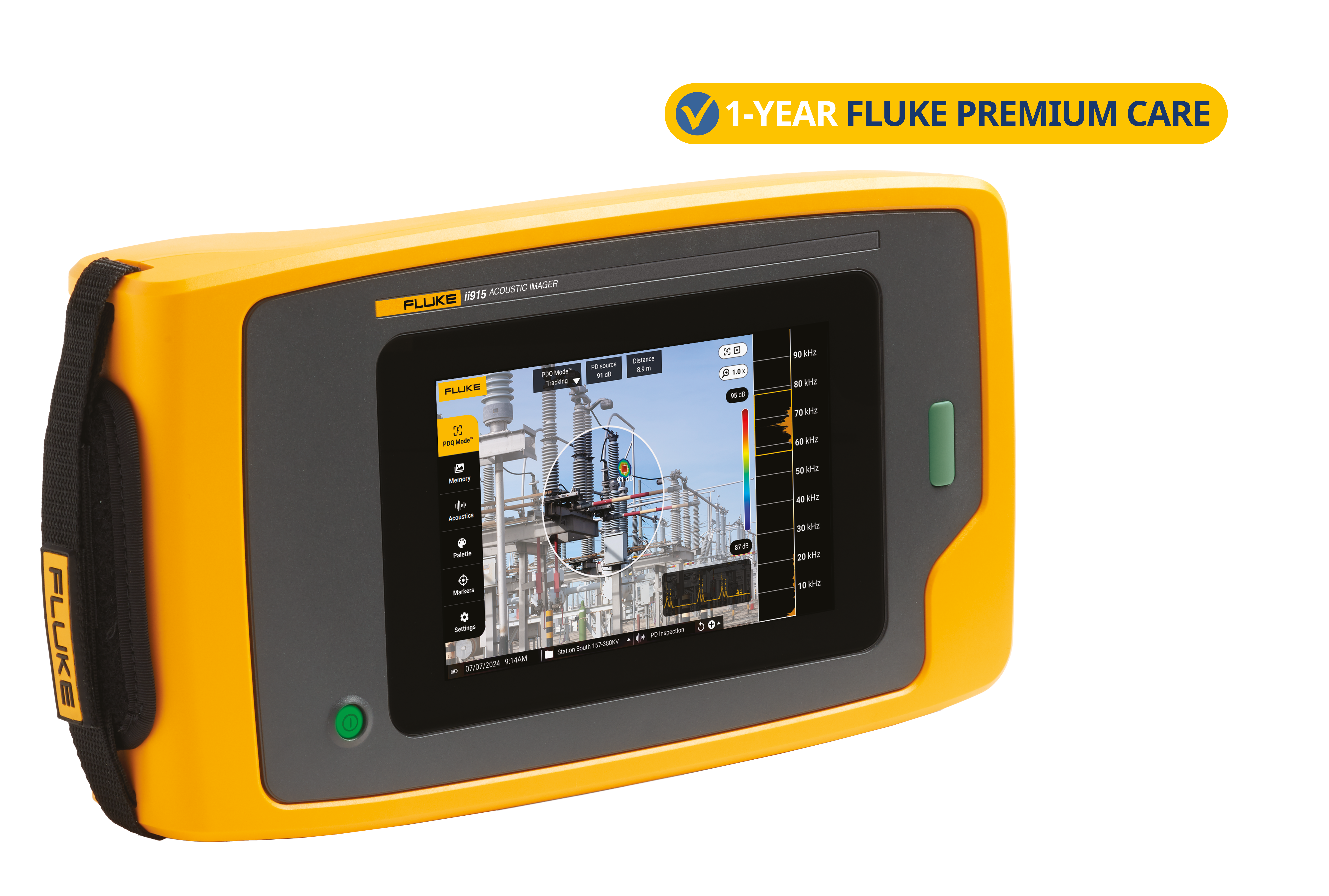

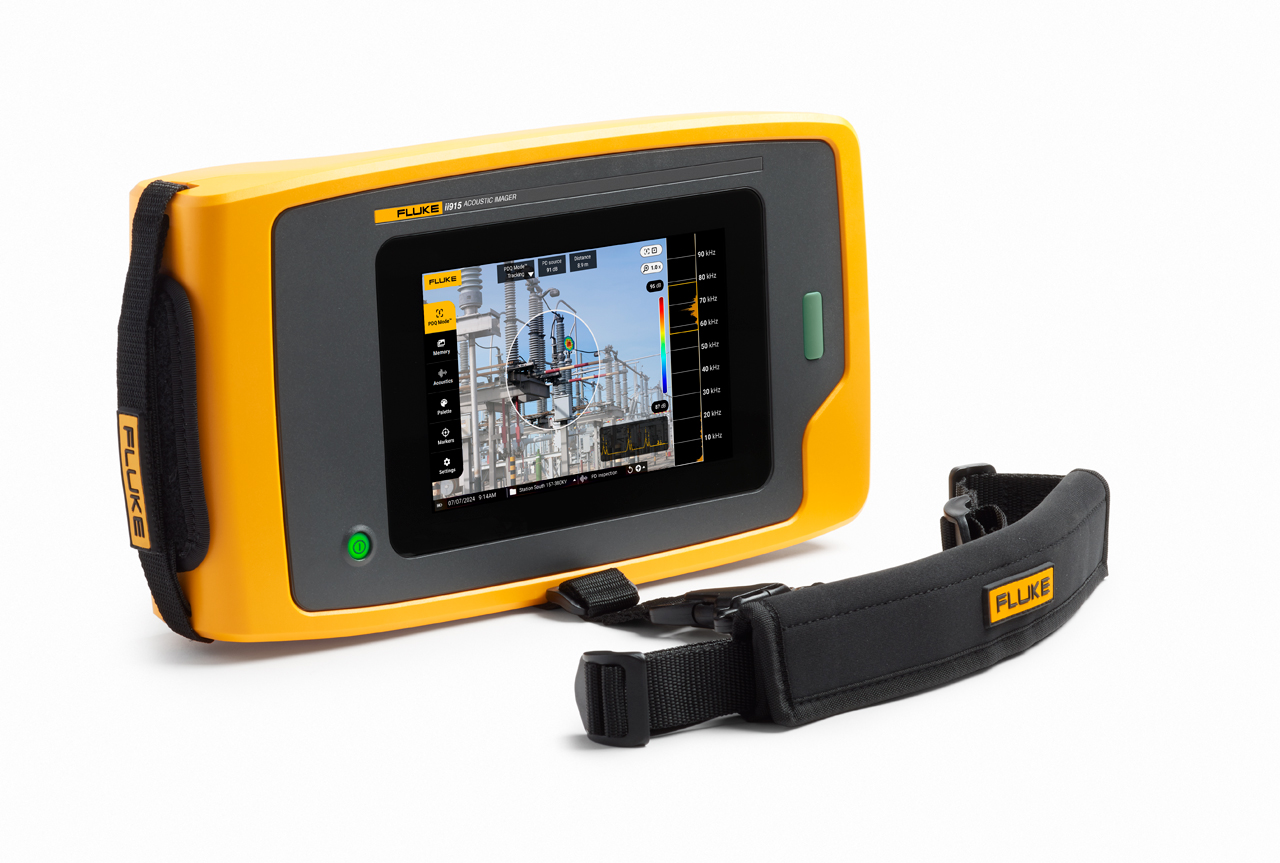

Fluke ii915 - Přesná akustická kamera

Popis výrobku

Přesná akustická kamera Fluke ii915 pro detekci úniků médii, částečných i koronových výbojů

Akustické kamery řady ii915 umožňují technikům při inspekci lokalizovat zdroje zvuku, které jsou lidským sluchem nezachytitelné a díky tomu odhalit úniky médií, vakua, částečné nebo korónové výboje.
SoundSight™ je technologie vyvinutá společností Fluke ke zviditelnění zvukových vln. Integrované akustické pole drobných citlivých mikrofonů generuje spektrum hladin decibelů podle jednotlivých frekvencí. Na základě tohoto výstupu vypočítá příslušný algoritmus obraz zvuku známý jako SoundMap™, který se překryje přes vizuální obraz. SoundMap – zvuková mapa – se automaticky přizpůsobí úrovni vybrané frekvence a tím se vyfiltruje šum pozadí, což neuvěřitelně usnadňuje detekci úniků stlačeného plynu, a to i v hlučných prostředích. Během několika hodin dokáže tým provést kontrolu celého závodu – a to vše za plného provozu.

Model Fluke ii915 byl vyvinut pro účely detekce částečných a korónových výbojů a také úniků plynu a vakua. Režim MecQ nabízí předdefinovaná a přizpůsobitelná frekvenční pásma, která umožňují filtrování a zachycení hodnot v dB v libovolném frekvenčním pásmu a tím umožnuje analýzu trendů.

Vylepšené parametry oproti modelu ii905

• Frekvenční rozsah od 2 kHz do 100 kHz pro detekci korónových a částečných výbojů s možnost omezení pásma na 2 až 52 kHz pro detekci úniků stlačených médii a vakua
• Detekční rozsah 5 až 120 metrů
• Vyšší citlivost pro detekci úniků, které jsou menší nebo vzdálenější

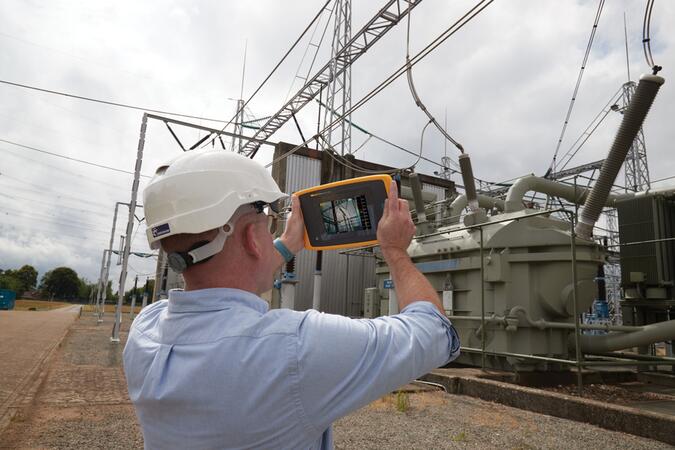

• Možnost vyhledávání částečných výbojů při údržbě vysokonapěťových zařízení
• Režim PDQ (čítač výbojů) nebo LeakQ (odhad velikosti a závažnposti úniků) pro získání podrobností o konkrétním úniku nebo částečném výboji
• Režim MecQ pro včasnou identifikaci potenciálních mechanických problémů

Hlavní parametry

• Technologie SoundMap™ umožňu prolínání s viditelným snímkem v reálném čase
• Nastavitelné uživatelské palety - stupně šedé, tavené železo, modročervená
• Intuitivní uživatelské rozhranní

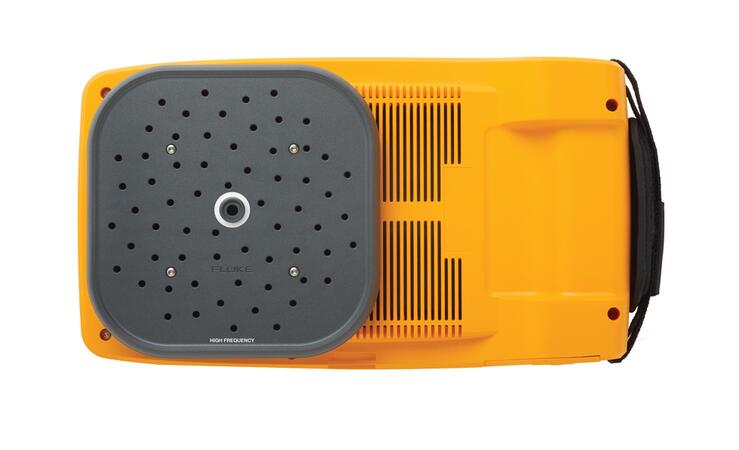

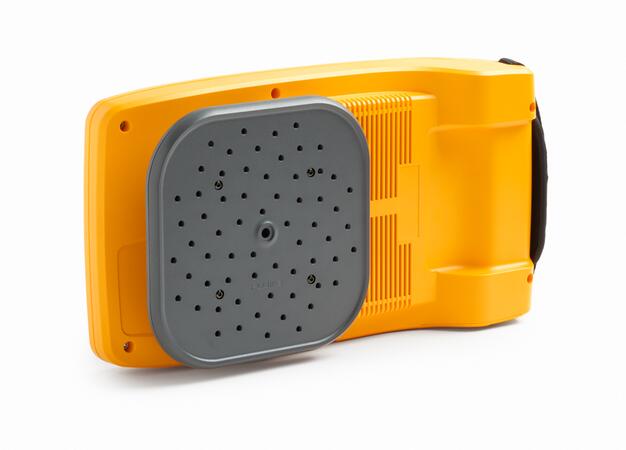

• Detektor se 64 směrovými mikrofony
• Frekvenčí rozsah 2 kHz až 100 kHz
• Rozsahy:
  Lp 12,1 dB(A) až 114,6 dB(A) ±1 dB(A) při 2 kHz
  Lp 4,4 dB(A) až 101,2 dB(A) ±2 dB(A) při 19 kHz
  Lp 12,8 dB(A) až 119,2 dB(A) ±1 dB(A) při 35 kHz
  Lp 19,8 dB(A) až 116,1 dB(A) ±3 dB(A) při 52 kHz
  Lp 41,4 dB(A) až 129,0 dB(A) ±1 dB(A) při 80 kHz
  Lp 54,4 dB(A) až 135,5 dB(A) ±1 dB(A) při 100 kHz

• Minimální pracovní vzdálenost 0,5 m
• Maximální pracovní vzdálenost 120 m
• Nominální snímková frekvence 25 FPS (FPS - počet snímků za sekundu - určuje, kolikrát se každou sekundu obnovuje snímek na obrazovce)
• Digitální zoom 3x
• Zorné pole 63° ± 5°
• Objektiv s pevným ohniskem
• Možnost aktivace uživatelských profilů pro různá opakující se nastavení
• Možnost ukládání do uživatelsky definovaných složek pro snadné zpracování snímků
• Možnost vložení textové poznámky a až 4 dalších viditelných snímků pro přesný popis závady. Usnadňuje tvorbu reportů a pozdější identifikaci místa závady

Komunikace a ukládání dat

	Podpora bezdrátového připojení WiFi  Připojení na Fluke Connect Cloud a Fluke Connect Wi-Fi network Online přenos obrazu do mobilního zařízení, pořízování snímků a videa do mobilního zařízení
	Přenos dat a nabíjení přes rozhranní USB-C Připojení jako běžný flash disk bez nutnosti instalace ovladačů
	Interní paměť pro 8000 snímků (ve formátu .jpg nebo .png) Formát .as2 umožňuje pozdější zpracování v online nástroji (viz níže) se snadnou tvorbou výstupní zprávy

Obecné specifikace

• Napájení z Li-Ion akumulátorů (BP291) vyměnitelných v terénu s kapacitou na 6 h provozu
• Dobíjení baterie: interní, pomocí USB-C
• 7" kapacitní dotykový LCD displej s podsvícením a s rozlišením 1280 x 800 pixelů
• Krytí IP 40
• Hmotnost 1,7 kg
• Rozměry 186 x 322 x 68 mm
• Provozní teplota −10 °C až 40 °C
• Záruka na hlavní přístroj 24 měsíců

Služby nabízené k námi dodaným kamerám

• Předvedení přístroje na vybraném místě v kanceláři nebo na vašem zařízení s ukázkou funkcí a příslušenství
• Předvedení software přístroje (pokud je součástí dodávky)
• Konzultace vhodnosti jednotlivých typů s doporučením

• Školení obsluhy přístroje po jeho dodání kvalifikovaným technikem
• Vystavení certifikátu o školení

Software pro přístroj

	Software LeakQ report generator v prohlížeči ODKAZ
	Software PDQ report generator v prohlížeči ODKAZ
