FQ 48/72/96/144
Analogové přístroje - vibrační měřicí ústrojí pro měření kmitočtů síťového napětí.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Analogové přístroje - vibrační měřicí ústrojí pro měření kmitočtů síťového napětí.Rozšířené informace
Použití

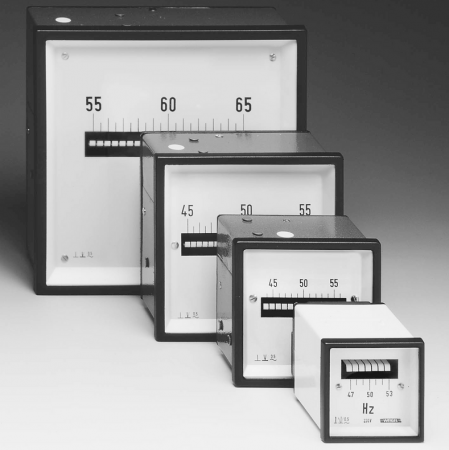

Rozváděčové měřicí přístroje FQ 48/72/96/144 v plechovém pouzdře s vibračním měřicím ústrojím se používají pro měření kmitočtů síťového napětí 50 nebo 60 Hz. Přístroje je možno instalovat do panelů rozváděčů, ovládacích skříní nebo mozaikových rastrových panelů.
Měřicí ústrojí
Vibrační měřicí ústrojí s ocelovými jazýčky.
Elektrické vlastnosti
| Měřená veličina | kmitočet |
|---|---|
| Dovolené kolísání napětí | ± 10% jm. hodnoty |
| Mez přetížitelnosti | (podle DIN EN 60 051-1) 1,2 násobek |
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
| Kategorie měření | CAT III |
| Pracovní napětí | viz. katalogový list |
| Stupeň znečištění | 2 |
Měřicí rozsahy
| měřicí rozsahy | rozlišení | počet jazýčků | |
|---|---|---|---|
| 47...50...53 Hz | 1 Hz | 7 | (jen FQ 48) |
| 47...50...53 Hz | ½ Hz | 13 | (ne FQ 48) |
| 44...50...56 Hz | 1 Hz | 13 | (ne FQ 48) |
| 45...50...55 Hz | ½ Hz | 21 | (ne FQ 48/72) |
| 57...60...63 Hz | 1 Hz | 7 | (jen FQ 48) |
| 57...60...63 Hz | ½ Hz | 13 | (ne FQ 48) |
| 54...60...66 Hz | 1 Hz | 13 | (ne FQ 48) |
| 55...60...65 Hz | ½ Hz | 21 | (ne FQ 48/72) |
| jmenovité napětí | vlastní spotřeba cca | ||
| 100 V | 0,4 VA | ||
| 110 V | 0,5 VA | ||
| 230 V | 1,0 VA | ||
| 400 V | 1,5 VA | ||
| 500 V | < 3 VA | ||
| 600 V | < 3 VA | ||
Indikace
| Dělení stupnice | hrubé a jemné |
|---|---|
| Uspořádání jazýčků | vodorovné |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | 0,5 |
|---|---|
| Jmenovité podmínky | |
| Teplota okolí | 23°C |
| Provozní poloha | jmenovitá ± 1° |
| Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
| Ostatní | dle DIN EN 60 051-1 |
| Ovlivňující veličiny | |
| Teplota okolí | 23°C ± 2 K |
| Provozní poloha | jmenovitá ± 5° |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 2, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -25...+40 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
Schémata připojení
Rozměrový náčrtek
| Rozměry [mm] | FQ 48 | FQ 72 | FQ 96 | FQ 144 |
|---|---|---|---|---|
| a | 48 | 72 | 96 | 144 |
| b | 45 | 66,5 | 90,5 | 137 |
| c | 61 | 52 | 58 | 58 |
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | polykarbonát se samozhášecími přísadami (FQ 48) ocelový plech (FQ 72/96/144) |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | listovými pery (FQ 48) šroubovými svorkami Weigel (FQ 72/96/144) |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | 1...15 mm |
| Připojovací svorky | šestihrany s vnitřním závitem, šroubem M3×6 a třmenem C6 |
| Rozměry [mm] | FQ 48 | FQ 72 | FQ 96 | FQ 144 |
| Přední rámeček | 48 | 72 | 96 | 144 |
|---|---|---|---|---|
| Pouzdro | 45 | 66,5 | 90,5 | 137 |
| Konstrukční hloubka | 61 | 53 | 58 | 58 |
| Výřez v panelu | 45,2+0,3 | 68,3+0,4 | 92+0,8 | 138+1 |
| Hmotnost cca | 0,15 kg | 0,3 kg | 0,4 kg | 0,8 kg |
