FQ 3207/3307 - Voltmetr s přepínačem

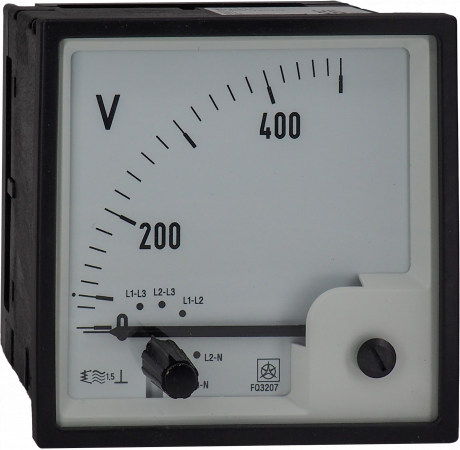

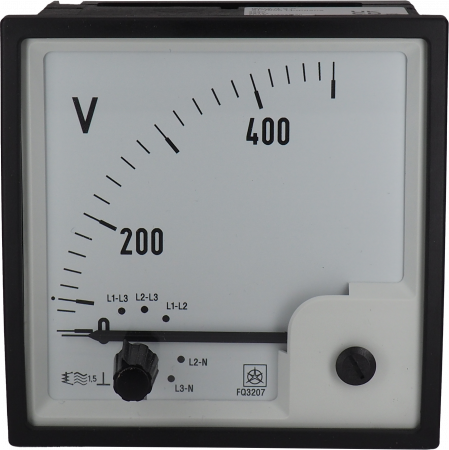

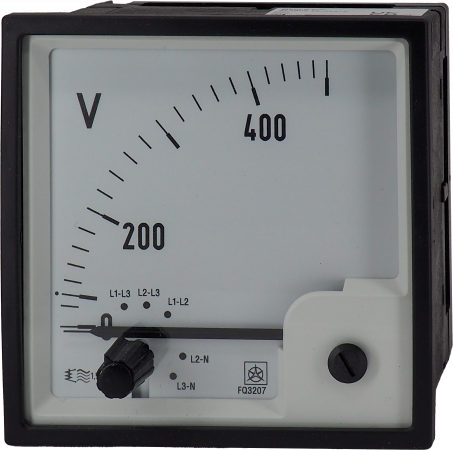

Analogový měřicí přístroj - voltmetr - pro měření střídavých napětí s elektromagnetickým měřicím ústrojím. Integrovaný 6-stupňový přepínač pro indikaci všech napětí.
Dotaz na produktPorovnat
Varianty k produktu FQ 3207/3307 - Voltmetr s přepínačem (2)
se 6polohovým přepínačem pro 4vodičovou síť
L1L3, L2L3, L1L2, L1N, L2N, L3N
MR: 0 - 500 V
stupnice: 0 - 500 V
se 6polohovým přepínačem pro 4vodičovou síť
L1L3, L2L3, L1L2, L1N, L2N, L3N
MR: 0 - 500 V
stupnice: 0 - 500 V
Popis výrobku
Použití
Elektromagnetické měřicí přístroje FQ 3207 a 3307 v plastovém pouzdře se používají pro měření střídavých napětí v běžných třífázových sítích. Ukazují efektivní hodnotu střídavého proudu (i při vysokém obsahu vyšších harmonických), která je prakticky nezávislá na průběhu měřené veličiny. Teprve při extrémních tvarech měřené veličiny (např. při zkreslení triakovým regulátorem) a kmitočtech vyšších než 100 Hz nelze zaručit chybu měření v povolené toleranci.
Vestavěným 6pólovým přepínačem lze postupně přepínat a indikovat všechna napětí ve 4vodičové třífázové síti.
Měřicí ústrojí
Elektromagnetické měřicí ústrojí s páskovým jádrem, tlumením silikonovým olejem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny.
Rozšířené informace
| Mechanické údaje | |
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | polykarbonát se samozhášecími přísadami, provedení podle normy UL 94 V - 0 |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | šroubovými svorkami |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | ≤ 40 mm |
| Frekvenční rozsah | 15 Hz - 100 Hz |
| Připojovací svorky | |
| Voltmetry | šestihrany s vnitřním závitem, šroubem M4 a třmenem E3 |
|---|---|
| Rozměry [mm] | FQ 3207 | FQ 3307 |
| Přední rámeček | 96 x 96 | 72 x 72 |
|---|---|---|
| Pouzdro | 90 | 66,5 |
| Konstrukční hloubka | 53 | 53 |
| Výřez v panelu | 92+0,8 | 68+0,8 |
| Hmotnost cca | 0,2 kg | 0,18 kg |
| Měřicí rozsahy: | |||||||||||||
| Voltmetry: | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Měřicí rozsah (V): | 6 | 10 | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 300 | 400 | 500 | 600 |
| Měřicí rozsah (V): | x V / 100 V | X V / 110 V | s připojením k transformátoru | ||||||||||
Schéma připojení
| Střídavé napětí | |
 |
|
