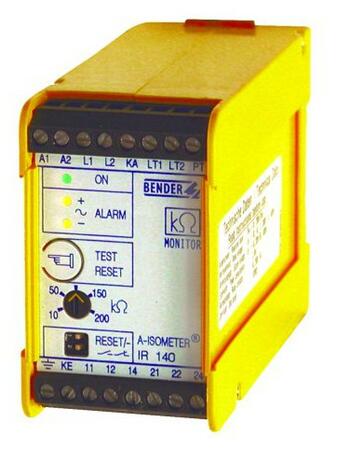

IR140Y - Hlídač izolačního stavu

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Hlídač izolačního stavu pro střídavé jednofázové IT sítě

Monitoruje izolační odpor v jednoduchých jednofázových střídavých IT sítích do 138 V resp. do 300 V, které neobsahují ani měniče ani stejnosměrné obvody.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Nahrazeno produkty

IR420-D4 - Hlídač izolačního stavu
Varianty: 8
IR420-D4Hlídač izolačního stavu

Slouží k monitorování izolačního odporu v jednoduchých jednofázových střídavých IT sítích do 300 V.

7 270 Kč
8 796,70 Kč s DPH
Porovnání
Skladem v GHVDetail produktu

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Napěťový rozsah 0...300 V, 0...138 V
  • Kmitočtový rozsah 40...460 Hz
  • Nastavitelná hodnota reakce dle provedení od 1 kΩ do 5 MΩ
  • Trvalé monitorování stavu připojení
  • LED indikace POWER ON, 2× ALARM signalizuje poruchu izolace i poruchu připojení L1, L2 a vlastní interní chybu přístroje
  • ALARM relé se dvěma přepínacími kontakty
  • Princip aktivního měření pomocí superpozice stejnosměrného napětí
  • DIP přepínač umožňuje zvolit pracovní režim ALARM relé (N/C nebo N/O) odblokovat paměťovou funkci LED (nastavit automatický RESET)
  • Kombinované tlačítko TEST/RESET
  • Přehledný čelní kryt, který umožňuje zapečetění nastavení
  • Možnost připojení externího tlačítka TEST a RESET

Rozšířené informace

Popis výrobku

A-ISOMETER® IR140Y monitoruje a vyhodnocuje izolační odpor v jednoduchých střídavých IT sítích do 300 V, resp. do 138 V. Pokud porucha izolace vznikne ve stejnosměrném obvodu, přímo připojenému k monitorovanému systému, je vyhodnocení izolačního odporu vůči nastavené hodnotě reakce nepřesné, neboť měřicí napětí je ovlivněno stejnosměrnou složkou napětí vlastního systému.

Verze IR140Y-40 a IR140Y-60 pracují s vyšším měřicím napětím a tato skutečnost snižuje vliv stejnosměrné složky napětí systému na měření. Omezení této měřicí metody se tím částečně snižují.

Charakteristika

  • Monitorování s přímým propojením
  • Princip aktivního měření pomocí superpozice stejnosměrného napětí
  • Nastavitelná hodnota reakce
    od 1 kΩ do 5 MΩ
  • LED indikace stavu ON a ALARM
  • Kombinované tlačítko TEST a RESET
  • ALARM se dvěma přepínatelnými kontakty
  • Volba pracovního režimu kontaktů N/O (spínací) nebo N/C (rozpínací)
  • Možnost dálkového zrušení indikace poruchy
  • Přehledný čelní kryt,který umožňuje zapečetění nastavení.

Údaje pro objednávku

TypSíťové napětíNapájecí napětíHodnota reakceObj. číslo
IR 140Y-3 AC 0...138 V, 50...400 Hz AC 230 V, 50...400Hz 1...20 kΩ 91015504
IR 140Y-311 AC 24 V, 50...400Hz 91015505
IR 140Y-312 AC 42 V, 50...400Hz 91015506
IR 140Y-313 AC 90...132 V, 50...400Hz 91015509
IR 140Y-321 DC 9,6...84 V 91015508
IR 140Y-4 AC 0...300 V, 50...400 Hz AC 230 V, 50...400Hz 10...200 kΩ 91016505
IR 140Y-411 AC 24 V, 50...400Hz 91016525
IR 140Y-412 AC 42 V, 50...400Hz 91016526
IR 140Y-413 AC 90...132 V, 50...400Hz 91016523
IR 140Y-421 DC 9,6...84 V 91016513
IR 140Y-40 AC 230 V, 50...400Hz 91016506
IR 140Y-4013 AC 90...132 V, 50...400Hz 91016524
IR 140Y-4021 DC 9,6...84 V 91016514
IR 140Y-6 AC 0...300 V, 50...400 Hz AC 230, 50...400Hz 0,5...5 MΩ 91016507
IR 140Y-613 AC 90...132, 50...400Hz 91016519
IR 140Y-621 DC 9,6...84 V 91016515
IR 140Y-60 AC 230, 50...400Hz 91016508
IR 140Y-6013 AC 90...132, 50...400Hz 91016521
IR 140Y-6021 DC 9,6...84 V 91016516

Technické údaje

Parametry

Aplikaceprůmysl
železnice
Rozsah pracovních teplot55 °C
