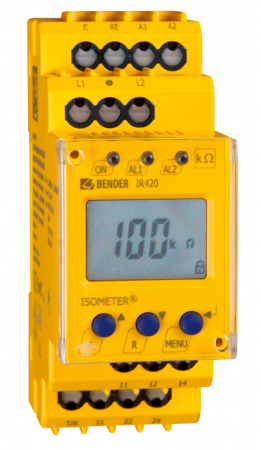

IR420-D4 - Hlídač izolačního stavu
Hlídač izolačního stavu pro střídavé izolované IT sítě
Slouží k monitorování izolačního odporu v jednoduchých jednofázových střídavých IT sítích do 300 V.
Dotaz na produktPorovnat
Varianty k produktu IR420-D4 - Hlídač izolačního stavu (8)
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
Us AC/DC 70...300V, 42...460Hz
R 1k...200kOhm / 1k...200kOhm
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
verze B7... s pružinovými svorkami
Us AC/DC 70...300V, 42...460Hz
R 1k...200kOhm / 1k...200kOhm
verze B7... s pružinovými svorkami
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
Us AC/DC 70...300V, 42...460Hz
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
verze B7... s pružinovými svorkami
Us AC/DC 70...300V, 42...460Hz
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
verze B7... s pružinovými svorkami
Volitelné příslušenství k IR420-D4 - Hlídač izolačního stavu
Popis výrobku
- Napěťový rozsah 0...300 V
- Dvě samostatně nastavitelné hodnoty reakce
- Funkce přednastavení (přednastavení základních parametrů od výrobce)
- Monitorování stavu připojení sítě a zemních vodičů
- LED indikace POWER ON a ALARM (AL1/AL2)
- Interní a externí tlačítko TEST/RESET
- Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
- Nastavitelný režim N/O nebo N/C
- Nastavitelná paměť poruchových stavů
- Trvalé monitorování vlastní funkce se signalizací ALARM
- Multifunkční LC displej
- Nastavitelné zpoždění reakce
- Pouzdro 2-modulární (šíře 36 mm)
Rozšířené informace
Přístroj IR420 ISOMETER® je určen k monitorování izolačních odporů izolovaných jednofázových AC IT sítí 0...300 V. Pokud monitorovaná AC síť obsahuje stejnosměrné složky, jako např. spínaný zdroj napětí nebo solenoidové ventily, může mít tato skutečnost vliv na pracovní a zobrazovanou charakteristiku.Hodnota reakce se vztahuje výhradně na AC sítě. Oddělené napájecí napětí umožňuje monitorovat síť, která není pod napětím.
Aplikace
- AC průmyslové regulační obvody, elektrické obvody ve strojírenství, elektrárnách, výtazích a v automatizovaných provozech
- AC regulační a pomocné obvody podle DIN EN 60204-1:1998-11 (Elektrické části strojních zařízení). IEC 60204-1:1997, EN 60204-1:1997
- AC pomocné obvody podle DIN VDE 0100-725:1991-11
- Malé AC IT sítě, (např. elektrické obvody osvětlovacích systémů)
Funkce
Na LC displeji je zobrazován aktuální měřený izolační odpor, což umožňuje snadné sledování změn v monitorované sítí, jako např. připojení dílčího obvodu sítě atp. Jestliže měřená veličina klesne pod hodnotu reakce, je aktivováno zpoždění ton. Po skončení doby zpoždění ton vybrané ALARM relé K1 / K2 sepne a ALARM LED AL1 / AL2 se rozsvítí.Jakmile izolační odpor opět vzroste nad spínací úroveň relé (tj. hodnotu reakce + hysterezi), relé se přepnou do výchozího stavu.Pokud však byla před tím aktivována paměť poruchových stavů, zůstávají ALARM relé ve stavu ALARM až do té doby, dokud nezmáčkneme tlačítko RESET nebo dokud není odpojeno napájecí napětí.Tlačítko TEST se používá pro kontrolu funkce přístroje. Parametry přístroje je možné nastavit pomocí funkčních tlačítek na čelním panelu a displeje.
Připojení přístroje
Připojení přístroje k monitorované síti (svorky L1 / L2) a k zemnímu vodiči PE (svorky E / KE) je jednak kontrolováno automaticky každých 24 hodin a jednak při každém stisknutí tlačítka TEST, pokud je k přístroji připojeno napájecí napětí. V případě přerušení připojovacích vodičů, ALARM relé K1 / K2 sepnou a LED diody ON / AL 1 / AL 2 začnou blikat a na displeji se objeví výstražné hlášení:
- "E.01" Porucha připojení přístroje k PE vodiči
- "E.02" Porucha připojení monitorované sítě
- "E.03...E.xx" Interní porucha přístroje (kontaktujte dodavatele)
Po odstranění poruchy se ALARM relé vrátí do původního stavu a to buď automaticky nebo stisknutím tlačítka RESET.
Funkce přednastavení
Když je přístroj poprvé zapnut a dojde k měření napětí, je hodnota reakce přednastavena automaticky.
Princip měření
ISOMETER® IR420 pracuje na měřicím principu superpozice stejnosměrného napětí.
Normy
ISOMETER® IR420 odpovídají požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
Rozměry pouzdra XM420
Technické údaje
Parametry
| Aplikace | průmysl |
|---|---|
| Rozsah pracovních teplot | -25 °C … 55 °C |
| Řídicí obvody |  Ano |
| Pomocné obvody | Ano |
| Hlavní obvody |  Ne |
| Monitorovaná síť 3(N)AC | Ne |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ne |
| Monitorovaná síť DC | Ne |
| Jmenovité napětí Un AC | 0 V … 250 V |
| Tolerance napětí Un | +20% |
| Rozptylová kapacita sítě Ce µF | 0 F … 0,02 mF |
| Hodnota reakce Ran kΩ | 1 kΩ … 200 kΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ne |
| BCOM | Ne |
| BS | Ne |
| BMS | Ne |
| isoData | Ne |
| CAN | Ne |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 4 kV |
| Ochranné oddělení (zvýšená izolace) mezi | (A1, A2) - (L1, L2, E, KE, T/R) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podle IEC61010-1 | 2,2 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí US | viz údaje pro objednávku |
|---|---|
| Jmenovitý kmitočet napájecího napětí fS | viz údaje pro objednávku |
| Vlastní spotřeba max. | ≤ 4 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | AC 0...300 V |
|---|---|
| Jmenovitý kmitočet fn | 42...460 Hz |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran1 (ALARM 1) | 1...200 kΩ |
|---|---|
| Jmenovitá hodnota reakce Ran2 (ALARM 2) | 1...200 kΩ |
| Přednastavení: Un ≤ 72 V: Un > 72 V: |
Ran1 (ALARM 1) = 20 kΩ, Ran2 (ALARM 2) = 10 kΩ Ran1 (ALARM 1) = 46 kΩ, Ran2 (ALARM 2) = 23 kΩ |
| Přesnost (1...5 kΩ) / (5...200 kΩ) | ±0,5 kΩ / ±15 % |
| Hystereze (1...5 kΩ) / (5...200 kΩ) | +1 kΩ / +25 % |
| Specifické časy | |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF | ≤ 1 s |
|---|---|
| Zpoždění spouštění t | 0...10 s (od výrobce nastaveno 0 s) |
| Zpoždění reakce ton | 0...99 s (od výrobce nastaveno 0 s) |
| Měřicí obvod | |
| Měřicí princip | DC |
|---|---|
| Měřicí rozsah | 1 kΩ...1 MΩ |
| Měřicí napětí Um | ±12 V |
| Měřicí proud Im (při RF=0 Ω) | ≤ 200 µA |
| Interní DC odpor Ri | ≥ 62 kΩ |
| Interní impedance Zi při 50 Hz | ≥ 60 kΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 300 V |
| Svodová kapacita sítě Ce | ≤ 20 µF |
| Zobrazení, paměť | |
| Zobrazení | multifunkční LC displej, nepodsvětlený |
|---|---|
| Rozsah zobrazení | 1 kΩ...1 MΩ |
| Heslo | Off / 0...999 (od výrobce nastaveno Off) |
| Paměť chyb, ALARM relé | On / Off (od výrobce nastaveno Off) |
| Vstupy/výstupy | |
| Tlačítko TEST / RESET | interní/externí |
|---|---|
| Spínací obvody | |
| Spínací prvky | 2 × relé s 1 přepínacím kontaktem |
|---|---|
| Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/O) |
| Minimální zátěž kontaktu | 1 mA při AC/DC 10 V |
| Všeobecná data | |
| Typ připojeni vodičů | šroubové nebo pružinové svorky |
|---|---|
| Pracovní teplota okolí | -25...55 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň ochrany, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň ochrany, svorky (DIN EN 60529) |
IP 20 |
| Materiál pouzdra | polykarbonát |
| Klasifikace hořlavosti | UL94 V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou |
| Hmotnost | ≤ 150 g |
| Pouzdro | XM420 |
