IRDH265T-4921 - Hlídač izolačního stavu pro aplikace na železnici

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Monitor izolačních stavů pro stejnosměrné, střídavé jedno i třífázové a kombinované IT sítě

Monitoruje izolační odpor ve výkonových střídavých, stejnosměrných popř. kombinovaných IT sítích. Dovoluje monitorovat i moderní sítě s vysokou rozptylovou kapacitou, které obsahují měniče popř. stejnosměrné obvody. Výroba přístroje IRDH265T-4921 byla ukončena. Náhradou je hlídač izolačního stavu isoRW685-D.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Nahrazeno produkty

iso685 - Hlídač izolačního stavu
Varianty: 2
isoRW685W-DHlídač izolačního stavu

Monitoruje izolační odpor ve výkonových střídavých, stejnosměrných, popřípadě kombinovaných IT sítích s galvanicky připojenými usměrňovači a měniči, zejména v aplikacích na železnici. Pracovní teplota od -40°C.

Porovnání
Skladem v GHVDetail produktu

Volitelné příslušenství k IRDH265T-4921 - Hlídač izolačního stavu pro aplikace na železnici

AGH150W-4 Vazebný člen
Vazebný člen
AGH150W-4
Un AC 0...1150V, DC 0...1760V
Zjistit více
OBJ: B98018006
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
12 220 Kč/ks
14 786,20 Kč s DPH
Porovnání
+-
Košík
AGH204S-4 Vazebný člen
Vazebný člen
AGH204S-4
Un 3(N)AC/AC 0...1650V, 1...440Hz, DC 0...1.300 V
Zjistit více
OBJ: B914013
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
24 490 Kč/ks
29 632,90 Kč s DPH
Porovnání
+-
Košík
AGH520S Vazebný člen
Vazebný člen
AGH520S
Un 3AC/AC 0...7200V, 50...400Hz
Zjistit více
OBJ: B913033
Záruka: 24 m.
Není skladem
Prověříme pro Vás
29 720 Kč/ks
35 961,20 Kč s DPH
Porovnání
+-
Košík
7204-1421 Analogový měřicí přístroj
Analogový měřicí přístroj
7204-1421
Rozměr 72x72 mm
Zjistit více
OBJ: B986763
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
7204S-1421 Analogový měřicí přístroj
Analogový měřicí přístroj
7204S-1421
Vstup 0...400uA
Rozměr 72x72 mm
Vyšší tepelná a mechanická odolnost
Verze "S"
Zjistit více
OBJ: B986804
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
9604-1421 Analogový měřicí přístroj
Analogový měřicí přístroj
9604-1421
Vstup 0...400uA
Rozměr 96x96 mm
Zjistit více
OBJ: B986764
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
9604S-1421 Analogový měřicí přístroj
Analogový měřicí přístroj
9604S-1421
Vstup 0...400uA
Rozměr 96x96 mm
Vyšší tepelná a mechanická odolnost
Verze "S"
Zjistit více
OBJ: B986784
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Příslušenství - Držák pro upevnění šrouby (XM112)
Držák pro upevnění šrouby (XM112)
Sada Hlídač izolace IRDH + držák pro upevnění šrouby
OBJ: B990056
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
164 Kč/ks
198,44 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Napěťový rozsah AC do 793 V, DC do 650 V
  • Pomocí vazebních členů lze přístroj aplikovat i na systémy s vyšším napětím.
  • Přístroj s automatickým přizpůsobením měřicího napětí podmínkám systému až do svodové kapacity 500 µF
  • Měřicí princip AMP
  • Dvě nastavitelné hodnoty reakce v rozsahu 10...990 kΩ
  • LCD displej
  • ASCI, rozhraní RS 485
  • Monitorování s přímým propojením
  • Autotest

Rozšířené informace

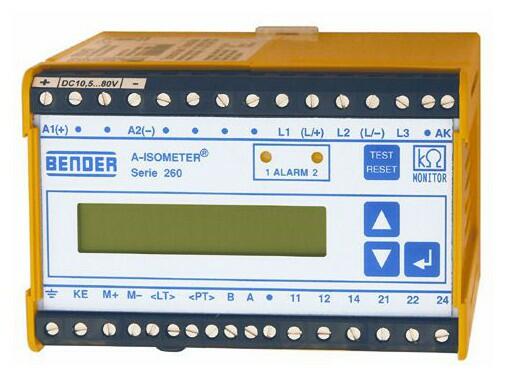

ISOMETER® IRDH 265T-4921 monitoruje moderní výkonové systémy pomocí měřicího napětí řízeného mikroprocesorem. Monitorované systémy mohou obsahovat výkonové měniče, tyristorové řídící obvody nebo mohou být přímo připojeny k stejnosměrným obvodům. Díky těmto komponentům má systém vysokou svodovou kapacitu. Integrovaný princip AMP automaticky přizpůsobuje měřicí napětí aktuálním podmínkám systému. Napěťový rozsah přístroje může být rozšířen pomocí vazebného členu.

Aplikace v moderních jedno a třífázových střídavých sítích

  • Třífázové střídavé systémy s frekvenčními měniči
  • Stejnosměrné systémy s výkonovými měniči nebo systémy přímé spojení se stejnosměrnými obvody
  • Kombinované (AC/DC) systémy
  • Systémy UPS
  • Topná zařízení s fázovým řízením
  • Systémy s pulzními zdroji
  • Systémy s velmi vysokou svodovou kapacitou

Měřicí princip

Přístroj pracuje na AMP principu mikroprocesorem řízeného měřicího napětí, které se přizpůsobuje podmínkám systému.

Normy

ISOMETER® IRDH 265T-4921 odpovídá normám:

  • ČSN EN 61557-8
  • STN EN 61557-8
  • DIN 57413 T 8/ VDE 0413 T8
  • EN 61557-8
  • IEC 61557-8
  • ASTM F1669M-96

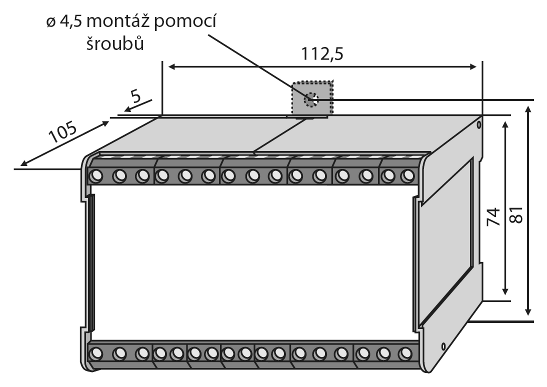

Rozměry pouzdra XM112
