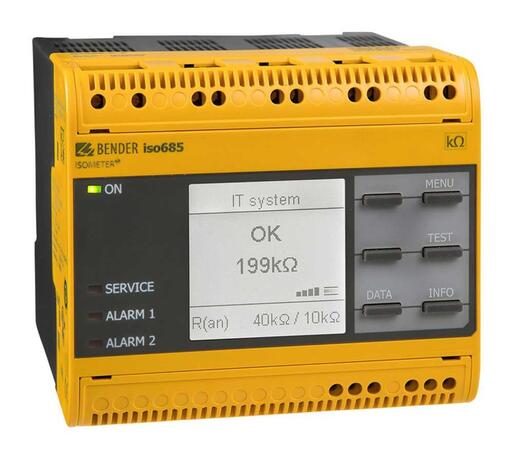

isoRW685W-D - Hlídač izolačního stavu
Hlídač izolačního stavu pro stejnosměrné, střídavé i kombinované IT sítě pro aplikace na železnici.
Monitoruje izolační odpor ve výkonových střídavých, stejnosměrných, popřípadě kombinovaných IT sítích s galvanicky připojenými usměrňovači a měniči, zejména v aplikacích na železnici. Pracovní teplota od -40°C.
Dostupnost: Skladem v GHV
Vybrat variantu (2)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu isoRW685W-D - Hlídač izolačního stavu (2)
Filtrace
Skladem
Aplikace
Aplikace:
Hlídač izolačního stavu
isoRW685W-DUn 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "W"
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "W"
Hlídač izolačního stavu
isoRW685W-D-BUn 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
režim STANDBY, ISOnet
Verze "W" "B"
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
režim STANDBY, ISOnet
Verze "W" "B"
Volitelné příslušenství k isoRW685W-D - Hlídač izolačního stavu
OBJ: B98018006
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
12 580 Kč/ks
15 221,80 Kč s DPH
+-
OBJ: B914013
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
25 220 Kč/ks
30 516,20 Kč s DPH
+-
OBJ: B913033
Záruka: 24 m.
Není skladem
Prověříme pro Vás
30 610 Kč/ks
37 038,10 Kč s DPH
+-
OBJ: B913055
Záruka: 24 m.
Není skladem
Prověříme pro Vás
86 810 Kč/ks
105 040,10 Kč s DPH
+-
Příslušenství
iso685sada šroubových svorek
* součástí standardního obsahu dodávky
* součástí standardního obsahu dodávky
Příslušenství
iso685sada pružinových svorek
Příslušenství
iso685kryty svorek, 2 příchytky pro upevnění pomocí šroubů
* součástí standardního obsahu dodávky
* součástí standardního obsahu dodávky
Příslušenství
Inspekční certifikát 3.1. EN10204OBJ: B990733
Záruka: 12 m.
Skladem v GHV
skladem 5 ks
2 420 Kč/ks
2 928,20 Kč s DPH
+-
Popis výrobku
- Monitorování izolačního stavu v neuzemněných sítích AC, 3(N)AC 0…793 V, DC 0…1150 V
- Jmenovité napětí sítě rozšiřitelné pomocí vazebných členů
- Dvě samostatně nastavitelné hodnoty reakce 1 kΩ…10 MΩ
- Kombinace AMPPLUS a jiných metod měření podle konkrétního profilu
- Kontinuální měření kapacity, napětí a síťové frekvence
- Přednastavené profily měření, které přizpůsobují měřicí princip nastavené aplikaci použití
- Automatické přizpůsobení rozptylové kapacitě sítě
- Tlačítko INFO pro zobrazení nastavení zařízení a sítě
- Automatický vnitřní test přístroje s hlášením poruchy
- Historie paměťi s hodinami reálného času (se zdrojem pro paměť na tři dny) pro uložení 1023 alarmových hlášení s datem a časem
- Proudový a napěťový výstup 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicky oddělený) úměrný naměřené hodnotě izolačního stavu sítě
- Trvalé monitorování připojení monitorované sítě
- Uživatelsky nastavitelné digitální a analogové vstupy a výstupy
- Grafický LC displej s vysokým rozlišením
- Funkce IsoGraph pro časově závislé znázornění izolačního odporu až na jeden rok
- Dálkové nastavení některých parametrů přes internet (přes rozhraní COMTRAXX®)
- Modbus TCP a webový server
- Rozhraní RS-485 s BMS protokolem pro komunikaci s ostatními přístroji Bender
Rozšířené informace
ISOMETER® isoRW685W-D je zařízení určené pro monitorování izolačního stavu IT sítě v souladu s ČSN EN 61557-8 a ČSN EN 50155. Je univerzálně použitelný v AC, 3(N)AC, AC/DC a DC sítích. AC sítě mohou obsahovat rozsáhlé DC složky způsobené připojenými zařízeními (např. usměrňovači, měniči, řízenými pohony). Zvýšená mechanická a teplotní odolnost.
Aplikace
- AC, DC nebo AC/DC hlavní obvody v aplikacích na železnici
- AC/DC hlavní obvody s přímo připojenými DC komponentami, jako jsou usměrňovače, měniče, řízené pohony
- UPS sítě, bateriové systémy
- Systémy s indukčním ohřevem
- Systémy obsahující spínané zdroje
- IT sítě s vysokou rozptylovou kapacitou
- Vzájemně propojené IT sítě
Funkce
Přístroj pro monitorování izolačního stavu isoRW685W-D nepřetržitě monitoruje celý izolační odpor IT sítě během provozu a spustí alarm, když hodnota klesne pod nastavenou hodnotu reakce. Pro měření musí být přístroj připojen mezi IT síť (neuzemněný systém) a ochranný vodič (PE). Měřicí proud v řádu μA je superponován na síť a je zaznamenán a vyhodnocen mikroprocesorem měřicího obvodu. Doba měření je závislá na vybraných měřicích profilech, na rozptylové kapacitě, izolačním odporu a případných souvisejících poruchách sítě.
Hodnoty reakce a další parametry se nastavují pomocí průvodce uvádění do provozu nebo přes nastavení v menu pomocí tlačítek zařízení a zobrazují se na grafickém LCD s vysokým rozlišením. Zvolená nastavení jsou uložena v trvalé paměti zabezpečené proti selhání. V menu lze zvolit různé jazyky pro nastavení a zprávy uvedené na displeji.
Přístroj využívá hodiny s reálným časem pro ukládání chybových zpráv a událostí do paměti historie s časem a datem. Nastavení může být chráněno před neoprávněnými úpravami heslem. Chcete-li zajistit správnou funkci monitorování připojení, zařízení vyžaduje nastavení typu síťové 3AC, AC nebo DC a požadované použití vhodných svorek L1/+, L2, L3/-.
Měřicí metoda
Série iso685 využívá patentovanou metodu měření AMPPlus. Tato metoda umožňuje přehledné monitorování moderních napájecích sítí, a to i v případě rozsáhlých, přímo připojených stejnosměrných složek a vysoké rozptylové kapacity sítě.
Normy
ISOMETER® iso685 odpovídá požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN 61557-8
- IEC 61557-8
- ČSN EN 50155
- ČSN EN 45545-2:2016
Technické údaje
Parametry
| Aplikace | průmysl železnice |
|---|---|
| Rozsah pracovních teplot | -40 °C … 70 °C |
| Řídicí obvody |  Ano |
| Pomocné obvody | Ano |
| Hlavní obvody | Ano |
| Monitorovaná síť 3(N)AC | Ano |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ano |
| Monitorovaná síť DC | Ano |
| Jmenovité napětí Un AC | 0 V … 690 V |
| Jmenovité napětí Un DC | 0 V … 1 kV |
| Jmenovité napětí Un 3(N)AC | 0 V … 690 V |
| Tolerance napětí Un | +15% |
| Rozptylová kapacita sítě Ce µF | 0 F … 1 mF |
| Hodnota reakce Ran kΩ | 1 kΩ … 10 MΩ |
| Propojené sítě |  NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ano |
| Modbus TCP | Ano |
| Modbus RTU | Ano |
| BCOM | Ano |
| BS | Ano |
| BMS | Ne |
| isoData | Ano |
| CAN | Ne |
| Vazební člen AGH150W-4 | Ano |
| Vazební člen AGH204S-4 | Ano |
| Vazební člen AGH520S | Ano |
| Vazební člen AGH675S-7 | Ne |
| Vazební člen AGH676S-4 | Ano |
| Izolace | |
| Jmenovité izolační napětí (IEC 60664-1) |
AC 1000 V |
|---|---|
| Jmenovité pulzní zkušební napětí (IEC 60664-1) | 8 kV |
| Kategorie přepětí | III |
| Stupeň znečištění (Un < 690 V) | 3 |
| Stupeň znečištění (Un < 1000 V) |
2 |
| Ochranné oddělení (zesílenou izolací) mezi | (L1/+, L2, L3/-) - (A1, A2) - (11, 12, 14) - (21, 22, 24) - [(E, KE), (X1, ETH, X3, X4)] |
| Test dielektrika podle (IEC 61010-1) |
2,2 kV |
| Parametry napájení pomocí svorek A1/+, A2/- | |
| Jmenovité napájecí napětí US | AC/DC 16,8…276 V *** |
|---|---|
| Jmenovitý kmitočet fS | DC, 40...400 Hz |
| Vlastní spotřeba, typická pro 50 Hz (460 Hz) | ≤ 12 W/21 VA (≤ 12 W/45 VA) |
| Parametry monitorované sítě | |
| Jmenovité napětí sítě Un | AC 0...793 V, DC 0...1150 V *** |
|---|---|
| Jmenovitý kmitočet fn | DC, 0,1...460 Hz |
| Hodnoty reakce | |
| Hodnota reakce Ran1 (Alarm 1) | 1 kΩ...10 MΩ (40 kΩ)* |
|---|---|
| Hodnota reakce Ran2 (Alarm 2) | 1 kΩ...10 MΩ (10 kΩ)* |
| Nejistota (dle IEC 61557-8) | v závislosti na profilu, ±15 %, min. ±1kΩ |
| Hystereze | 25 %, min. 1 kΩ |
| Časové odezvy | |
| Doba odezvy tan při RF=0,5×Ran (Ran = 10 kΩ) a Ce=1 µF dle IEC 61557-8 | v závislosti na profilu, typicky 4 s |
|---|---|
| Zpoždění při spuštění Tstart-up |
0...120 s (0 s)* |
| Měřicí obvod | |
| Měřicí princip | AMPPLUS |
|---|---|
| Měřicí napětí Um | v závislosti na profilu, ± 10 V, ± 50 V |
| Měřicí proud Im | ≤ 403 µA |
| Vnitřní odpor Ri, Zi | ≤ 124 kΩ |
| Přípustné externí DC napětí Ufg | ≤ 1200 V |
| Přípustná hodnota rozptylové kapacity Ce | v závislosti na profilu, 0…1000 μF |
| Měřicí rozsahy | |
| Měřicí rozsah fn | 10…460 Hz |
|---|---|
| Nejistota měření fn | ± 1 % ± 0,1 Hz |
| Napěťový rozsah pro měření fn | AC 25...690 V |
| Měřicí rozsah Un bez vazebného členu |
AC 25...690 V, |
| Napěťový rozsah měření Un |
AC/DC > 10 V |
| Nejistota měření Un | ±5 % ±5 V |
| Rozsah měřené hodnoty rozptylové kapacity sítě Ce | 0…1000 μF |
| Nejistota měření Ce | ± 10 % ± 10 μF |
| Rozsah frekvence pro měření Ce | DC, 30...460 Hz |
| Minimální hodnota izolace pro měření Ce | v závislosti na vazebním členu, typicky > 10 kΩ |
| Displej | |
| Zobrazení | Grafický displej 127 x 127 bodů, 40 x 40 mm |
|---|---|
| Rozsah zobrazení naměřené hodnoty izolačního odporu | 0,1 kΩ….20 MΩ |
| LED signalizace | |
| ON (přístroj v provozu) | zelená |
|---|---|
| SERVICE | žlutá |
| ALARM 1 | žlutá |
| ALARM 2 | žlutá |
| Digitální vstupy | |
| Počet | 3 |
|---|---|
| Pracovní režim, nastavitelný | aktivní vysoká úroveň, aktivní nízká úroveň |
| Funkce | žádná, test, reset, start měření, deaktivace zařízení |
| Napětí | nízká úroveň DC -3…5 V, vysoká úroveň DC 11…32 V |
| Digitální výstupy | |
| Počet | 2 |
|---|---|
| Pracovní režim, nastavitelný | aktivní, pasivní |
| Funkce | žádná, Alarm 1, Alarm 2, chyba připojení, Alarm DC-, Alarm DC+, symetrická porucha, porucha zařízení, obecný alarm, měření dokončeno, přístroj neaktivní |
| Napětí | pasivní DC 0…32 V, aktivní DC 0/19,2…32 V |
| Max. součet všech výstupních proudů při napájení přes A1+/A2- | max. 200 mA |
| Max. proud jednotlivého výstupu při napájení přes X1 | max. 1 A |
| Analogový výstup | |
| Počet | 1 |
|---|---|
| Pracovní režim | lineární, střed stupnice 28 kΩ/120 kΩ |
| Funkce | hodnota izolačního stavu, DC posun |
| Proud, napětí | 0…20 mA (< 600 Ω), 4…20 mA (< 600 Ω), 0…400 μA (< 4 kΩ), 0…10 V (>1 kΩ), 2…10 V (>1 kΩ) |
| Pracovní nejistota | ± 20% |
| Rozhraní: | |
| Rozhraní / protokol | webový server/Modbus TCP/BCOM |
|---|---|
| Přenosová rychlost | 10/100 Mbit/s, autodetekce |
| Max. počet Modbus požadavků | < 100/s |
| Max. délka kabelu | ≤ 100 m |
| Připojení | RJ45 |
| IP adresa | DHCP/manuální* 192.168.0.5* |
| Maska sítě | 255.255.255.0* |
| BCOM adresa | system-1-0 |
| Funkce | komunikační rozhraní |
| Sběrnice BMS: | |
| Rozhraní / protokol | RS-485/BMS |
|---|---|
| Přenosová rychlost | 9,6 kBaud/s |
| Max. délka kabelu | ≤ 1200 m |
| Doporučený kabel | kroucený pár, jedna strana stínění připojená k PE, min. J-Y(St)Y 2x0,8 |
| Připojení | svorky X1.A, X1.B |
| Zakončovací odpor | 120 Ω, interní DIP přepínač |
| Adresa zařízení na BMS | 1…90 (3)* |
| Spínací obvody | |
| Spínací prvky | 2 přepínací kontakty |
|---|---|
| Pracovní režim | N/C režim*, N/O režim |
| Kontakt 11-12-14 | žádná, výstraha, alarm, porucha připojení, Alarm DC-, Alarm DC+, symetrická porucha, porucha zařízení, obecný alarm, měření dokončeno, přístroj neaktivní, DC posun |
| Kontakt 21-22-24 | žádná, výstraha, alarm, porucha připojení, Alarm DC-, Alarm DC+, symetrická porucha, porucha zařízení, obecný alarm, měření dokončeno, přístroj neaktivní, DC posun |
| Doba elektrické životnosti, počet cyklů | 10 000 |
| Jmenovité izolační napětí ≤ 2000 m n.m. | 250 V |
| Jmenovité izolační napětí ≤ 3000 m n.m. | 160 V |
| Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
| Spínací parametry podle IEC 60947-5-1 | |
| Kategorie užití | AC-13 AC-14 DC-12 DC-12 DC-12 |
|---|---|
| Jmenovité spínací napětí | 230 V 230 V 24 V 110 V 220 V |
| Jmenovitý spínací proud | 5 A 3 A 1 A 0,2 A 0,1 A |
| Mechanické vlastnosti, klimatické podmínky, EMC | |
| EMC | IEC 61326-2-4; EN 50121-3-2; EN 50121-4** |
|---|---|
| Teplota okolí: | |
| - při provozu | -40…+70 °C |
| - při transportu | -40…+85 °C |
| - při skladování | -40…+70 °C |
| Klimatická třída podle IEC 60721 (bez orosení nebo jinovatky): | |
| Statické použití (IEC 60721-3-3) | 3K7 |
| Přeprava (IEC 60721-3-2) | 2K3 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1K4 |
| Klasifikace mechanické odolnosti podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3M7 |
| Přeprava (IEC 60721-3-2) | 2M2 |
| Skladování (IEC 60721-3-1) | 1M3 |
| Oblast použití | ≤ 3000 m. n.m. |
| Připojení | |
| Typ připojení | zásuvné šroubové B9 nebo pružinové B7 svorkovnice |
|---|---|
| Šroubové svorky: | |
| Jmenovitý proud | ≤ 10 A |
|---|---|
| Utahovací moment | 0,5…0,6 Nm |
| Velikost vodiče | AWG 24…12 |
| Délka odizolování vodiče | 7 mm |
| - jednoduchý vodič/splétané lanko | 0,2…2,5 mm² |
| - splétané lanko s dutinkou bez izolace | 0,25…2,5 mm² |
| - vícežilový vodič, jednoduchý vodič | 0,2…1 mm² |
| - vícežilový vodič, splétaný | 0,2…1,5 mm² |
| - vícežilový vodič, splétaný, s dutinkou bez izolace | 0,25…1 mm² |
| - vícežilový vodič, splétaný, s TWIN dutinkou s izolací | 0,5…1,5 mm² |
| Pružinové svorky: | |
| Jmenovitý proud | ≤ 10 A |
|---|---|
| Velikost vodiče | AWG 24…12 |
| Délka odizolování vodiče | 10 mm |
| - jednoduchý vodič/splétané lanko | 0,2…2,5 mm² |
| - splétané lanko s dutinkou s/bez izolace | 0,25…2,5 mm² |
| - vícežilový vodič, splétaný, s dutinkou s izolací | 0,5…1,5 mm² |
| Pružinové svorky X1: | |
| Jmenovitý proud | ≤ 8 A |
|---|---|
| Velikost vodiče | AWG 24…16 |
| Délka odizolování vodiče | 10 mm |
| - jednoduchý vodič/splétané lanko | 0,2…1,5 mm² |
| - splétané lanko s dutinkou bez izolace | 0,25…1,5 mm² |
| - splétané lanko s dutinkou s izolací | 0,25…0,75 mm² |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | dle orientace displeje, chladící otvory musí být ventilovány vertikálně |
| Stupeň krytí, vnitřní součásti | IP40 |
| Stupeň krytí, svorky | IP20 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | 3 × M4 s montážní příchytkou |
| Materiál pouzdra | polykarbonát |
| Třída hořlavosti | V-0 |
| Rozměry (š × v × h) | 108 × 93 × 110 mm |
| Hmotnost | ≤ 390 g |
()* Tovární nastavení
** Indikace limitována teplotou okolí -25...+55 °C
*** Absolutní hodnoty
Články a informace
Mohlo by vás zajímat
Události
12.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 12. listopadu 2025 ve Šternberku. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky...
13.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 13. listopadu v Ostravě. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky v měřicí...
Mimořádné akce
01.09.2025 - 31.12.2025
Získejte dárek zdarma k nákupu top produktů Chauvin Arnoux.
Přístroje společnosti Chauvin Arnoux již více než 130 let pomáhají udržovat náš elektrický svět bezpečný a spolehlivý. Ve spolupráci s...
15.09.2025 - 31.12.2025
Více bezpečí, více výhod, více Fluke.
Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...
Novinky
15.10.2025
Společnost Fluke doplňuje řadu základních kompaktních digitálních multimetrů. K základnímu modelu Fluke 107 nyní přibyly modely Fluke 15B+ a Fluke 17B+ s měřením napětí do 1000 V a bezpečnostní kategorií CAT...
06.10.2025
Nová generace termo-hygrostatu STEGO ETF 012 – úspora místa, rychlá instalace a spolehlivá ochrana.
Odborné články
08.09.2025
Rostoucí náklady na elektřinu trápí firmy i správce budov. Znáte sice celkový účet, ale mnohdy už nevíte, kde a proč se energie ztrácí. A právě v tom je rozdíl mezi pouhým měřením a skutečným řešením....
08.09.2025
Každý výrobce nebo projektant rozváděčů zná tohle dilema: jak udělat instalaci přehlednou, bezpečnou a přitom ekonomickou? V praxi se často stává, že klasická kabeláž způsobí víc starostí, než by...
