IRDH375 - Hlídač izolačního stavu

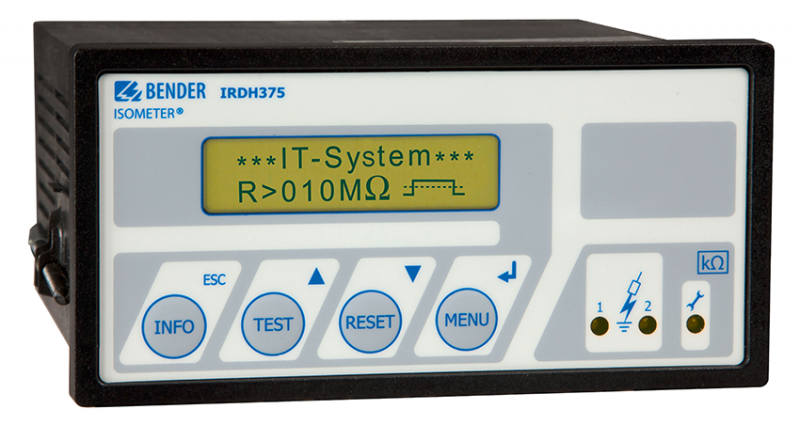

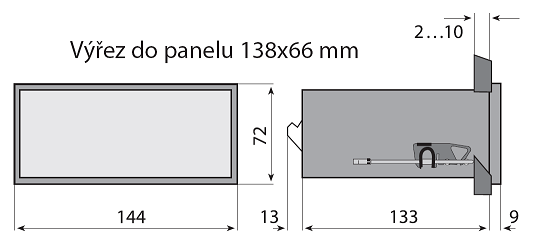

ISOMETER^® IRDH375 monitoruje izolační odpor ve výkonových střídavých, stejnosměrných popř. kombinovaných IT sítích. Nový princip měření AMP^PLUS dovoluje monitorovat i moderní sítě s vysokou rozptylovou kapacitou do 500 µF, které obsahují měniče popř. stejnosměrné obvody. ISOMETER^® IRDH375 umožňuje monitorovat i několik navzájem pospojovaných IT sítí a vzhledem k oddělenému napájecímu napětí může monitorovat i sítě, které nejsou pod napětím. Díky dvěma nezávislým nastavitelným hodnotám reakce lze indikovat překročení izolačního odporu sítě ve dvou úrovních (předalarm a alarm). S použitím vazebných členů lze monitorovat i IT sítě s vyšším jmenovitým napětím až do 7,2 kV, viz příslušenství.

Volitelně provedení "B"

• Rozhraní RS-485 s protokolem BMS
• Výstup pouze 0/4...20 mA
• Vzájemné připojení/odpojení hlídačů řady IRDH pomocí režimu STANDBY
• Historie událostí (paměť na 99 hlášení společně se dnem a hodinou)

Volitelně v provedení "W"

• S vyšší otřesuvzdorností, pracovní a skladovací teplotou

Aplikace

• Třífázové střídavé systémy s frekvenčními měniči
• Stejnosměrné systémy s výkonnými měniči nebo přímé spojení se stejnosměrnými obvody případně diodově vázanými obvody
• Kombinované AC/DC systémy
• Topná zařízení s fázovým řízením
• Systémy s pulzními zdroji
• Systémy s velmi vysokou svodovou kapacitou

Funkce

Přístroj trvale měří a vyhodnocuje izolační odpor monitorované IT sítě. Měřená hodnota je zobrazována na LC displeji nebo na připojeném externím kΩ metru. Síť lze kontinuálně monitorovat i v případě jakýchkoli změn, např. připojení další větve k síti. Tlačítkem INFO zobrazíme doplňkové informace o monitorované síti, např. hodnoty parametrů přístroje a rozptylové kapacity IT sítě. Pokud izolační odpor mezi vodiči sítě a zemí klesne pod nastavenou hodnotu reakce, sepne relé ALARM 1 resp. ALARM 2 a rozsvítí se LED ALARM 1 nebo LED ALARM 2. V případě přerušení spojení monitorované sítě a země se rozsvítí ALARM. LED ALARM může zůstat svítit i po odstranění poruchy a její zhasnutí (vynulování paměti) je možné pouze stlačením tlačítka RESET (možnost deaktivace pamětí poruchy v menu). Stisknutím tlačítka TEST simulujeme funkci poruchy a testujeme funkčnost přístroje.V případě pospojování několika IT sítí s IRDH375B můžeme pomocí funkce STANDBY dočasně odpojit vybrané přístroje IRDH375B a ponechat ve funkci pouze jeden přístroj.

Normy

ISOMETER^® IRDH375 odpovídá požadavkům:

• ČSN EN 61557-8
• STN EN 61557-8
• DIN EN 61557-8
• EN61557-8
• IEC 61557-8
• DIN EN 60664-1
• DIN EN 60664-3
• ASTM F 1669M-96
• ASTM F 1207M-96
