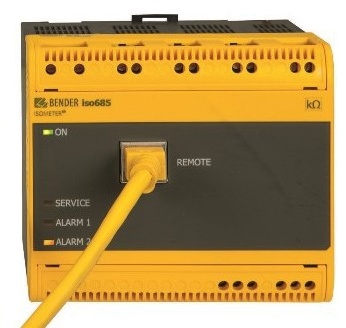

iso685-S + FP200 - Hlídač izolačního stavu
Hlídač izolačního stavu pro monitorování izolace zařízení v neuzemněných AC, AC/DC a DC sítích (IT sítích) s ovládacím panelem FP200
Monitoruje izolační odpor ve výkonových střídavých, stejnosměrných, popřípadě kombinovaných IT sítích. Obsahuje přednastavené profily dle užití zařízení. Varianta s ovládacím panelem FP200.

Varianty k produktu iso685-S + FP200 - Hlídač izolačního stavu (8)

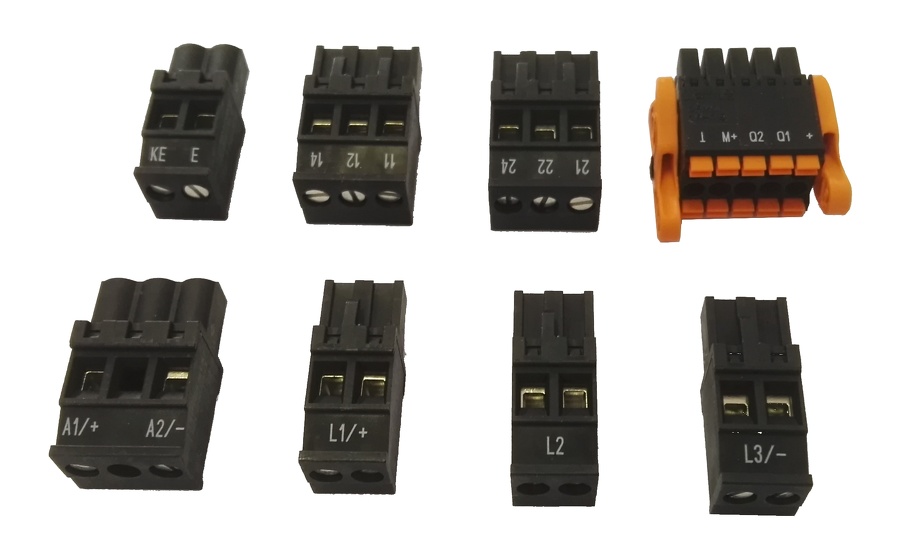

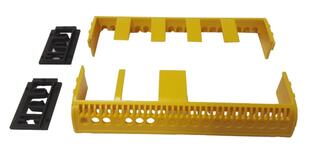

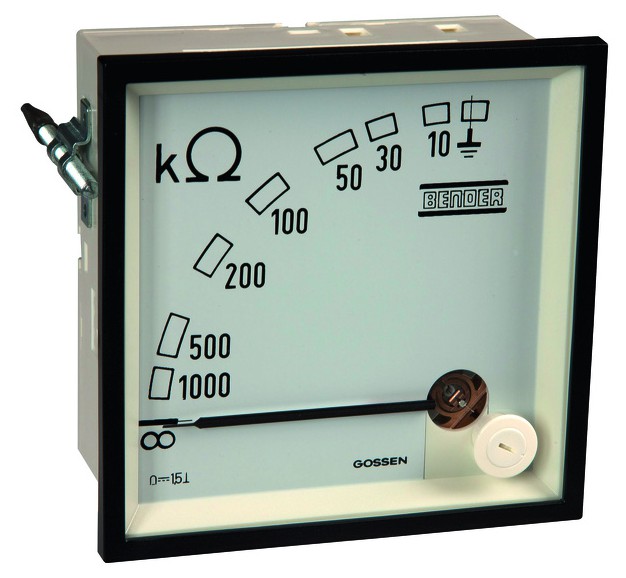

Volitelné příslušenství k iso685-S + FP200 - Hlídač izolačního stavu
Popis výrobku

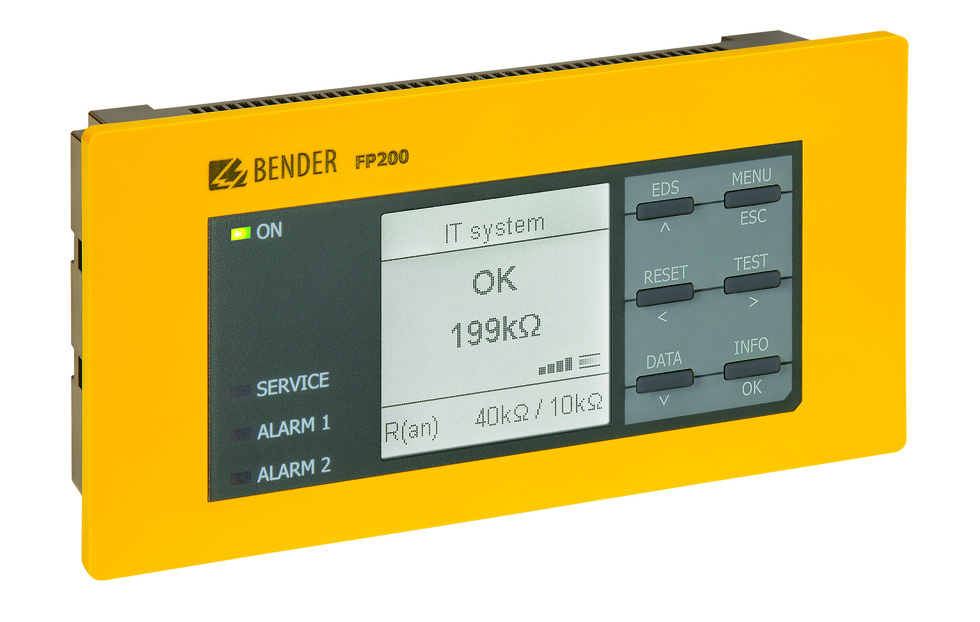

- Varianta s ovládacím panelem FP200
- Monitorování izolačního stavu v neuzemněných sítích AC, 3(N)AC 0…793 V, DC 0…1150 V
- Jmenovité napětí sítě rozšiřitelné pomocí vazebných členů (pouze u verze iso685(W)-S)
- Síť oddělených interních switchů pro použití v propojených sítích ISOnet (pouze u verze iso685(W)-S-B)
- Dvě samostatně nastavitelné hodnoty reakce 1 kΩ…10 MΩ
- Kombinace AMPPLUS a jiných metod měření podle konkrétního profilu
- Kontinuální měření kapacity, napětí a síťové frekvence
- Přednastavené profily měření, které přizpůsobují měřicí princip nastavené aplikaci použití
- Automatické přizpůsobení rozptylové kapacitě sítě
- Tlačítko INFO pro zobrazení nastavení zařízení a sítě
- AUTO monitorování s automatickým hlášením alarmu
- Historie paměťi s hodinami reálného času (se zdrojem pro paměť na tři dny) pro uložení 1023 alarmových hlášení s datem a časem
- Proudový a napěťový výstup 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicky oddělený) úměrný naměřené hodnotě izolačního stavu sítě
- Trvalé monitorování připojení monitorované sítě
- Uživatelsky nastavitelné digitální a analogové vstupy a výstupy
- Grafický LC displej s vysokým rozlišením
- Funkce IsoGraph pro časově závislé znázornění izolačního odporu až na jeden rok
- Dálkové nastavení některých parametrů přes internet (přes rozhraní COMTRAXX®)
- Modbus TCP a webový server
- Rozhraní RS-485 s BMS protokolem
Rozšířené informace
ISOMETER® iso685 je zařízení určené pro monitorování izolačního stavu IT sítě v souladu s ČSN EN 61557-8. Je univerzálně použitelný v AC, 3(N)AC, AC/DC a DC sítích. AC sítě mohou obsahovat rozsáhlé DC složky způsobené připojenými zařízeními (např. usměrňovači, měniči, řízenými pohony).
Aplikace
- AC, DC nebo AC/DC hlavní obvody
- AC/DC hlavní obvody s přímo připojenými DC komponentami, jako jsou usměrňovače, měniče, řízené pohony
- UPS sítě, bateriové systémy
- Systémy s indukčním ohřevem
- Systémy obsahující spínané zdroje
- IT sítě s vysokou rozptylovou kapacitou
- Vzájemně propojené IT sítě
Funkce
Přístroj pro monitorování izolačního stavu iso685 nepřetržitě monitoruje celý izolační odpor IT sítě během provozu a spustí alarm, když hodnota klesne pod nastavenou hodnotu reakce. Pro měření musí být přístroj připojen mezi IT síť (neuzemněný systém) a ochranný vodič (PE). Měřicí proud v řádu μA je superponován na síť a je zaznamenán a vyhodnocen mikroprocesorem měřicího obvodu. Doba měření je závislá na vybraných měřicích profilech, na rozptylové kapacitě, izolačním odporu a případných souvisejících poruchách sítě.
Přístroj pro monitorování izolačního stavu v provedení varianta "B" disponuje sítí oddělených interních switchů pro ovládání více přístrojů ISOMETER® v propojených IT sítích. Přístroje jsou propojeny rozhraním ethernet. Integrovaná funkce ISOnet zajišťuje, že v jeden okamžik aktivně měří pouze jeden ISOMETER®, zatímco ostatní přístroje jsou v síti odpojeny a čekají ve standby módu na udělení oprávnění měřit.
Hodnoty reakce a další parametry se nastavují pomocí průvodce uvádění do provozu nebo přes nastavení v menu pomocí tlačítek zařízení a zobrazují se na grafickém LCD s vysokým rozlišením. Zvolená nastavení jsou uložena v trvalé paměti zabezpečené proti selhání. V menu lze zvolit různé jazyky pro nastavení a zprávy uvedené na displeji.
Přístroj využívá hodiny s reálným časem pro ukládání chybových zpráv a událostí do paměti historie s časem a datem. Nastavení může být chráněno před neoprávněnými úpravami heslem.
Měřicí metoda
Série iso685 využívá patentovanou metodu měření AMPPLUS. Tato metoda umožňuje přehledné monitorování moderních napájecích sítí, a to i v případě rozsáhlých, přímo připojených stejnosměrných složek a vysoké rozptylové kapacity sítě.
Normy
ISOMETER® iso685 odpovídá požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN 61557-8
- IEC 61557-8
- DIN EN 45545-2:2016
Technické údaje
Parametry
Aplikace | obnovitelné zdroje průmysl železnice |
---|---|
Rozsah pracovních teplot | -25 °C … 55 °C -40 °C … 70 °C |
Řídicí obvody | |
Pomocné obvody | |
Hlavní obvody | |
Monitorovaná síť 3(N)AC | |
Monitorovaná síť AC | |
Monitorovaná síť AC/DC | |
Monitorovaná síť DC | |
Jmenovité napětí Un AC | 0 V … 690 V |
Jmenovité napětí Un DC | 0 V … 1 kV |
Jmenovité napětí Un 3(N)AC | 0 V … 690 V |
Tolerance napětí Un | +15% |
Rozptylová kapacita sítě Ce µF | 0 F … 1 mF |
Hodnota reakce Ran kΩ | 1 kΩ … 10 MΩ |
Propojené sítě | Pouze verze B |
Generátor pulzů pro vyhledávání poruchy izolace | |
Montáž na DIN lištu | |
Montáž pomocí šroubů | |
Montáž do panelu/na zeď | |
Webový server | |
Modbus TCP | |
Modbus RTU | |
BCOM | |
BS | |
BMS | |
isoData | |
CAN | |
Vazební člen AGH150W-4 | |
Vazební člen AGH204S-4 | |
Vazební člen AGH520S | |
Vazební člen AGH675S-7 | |
Vazební člen AGH676S-4 |
Izolace | |
Jmenovité izolační napětí (IEC 60664-1) |
AC 1000 V |
---|---|
Jmenovité pulzní zkušební napětí (IEC 60664-1) | 8 kV |
Kategorie přepětí | III |
Stupeň znečištění (Un < 690 V) | 3 |
Stupeň znečištění (Un > 690 < 1000 V) |
2 |
Ochranné oddělení (zesílenou izolací) mezi | (A1, A2) - (11, 12, 14) - (21, 22, 24) - [(L1/+, L2, L3/-), (E, KE), (X1, X2)] |
Test dielektrika podle (IEC 61010-1) |
2,2 kV |
Parametry napájení pomocí svorek A1/+, A2/- | |
Jmenovité napájecí napětí US | AC/DC 16,8…276 V *** |
---|---|
Jmenovitý kmitočet fS | DC, 50...400 Hz |
Vlastní spotřeba, typická pro 50 Hz (400 Hz) | 12 W/21 VA (12 W/45 VA) |
Parametry monitorované sítě | |
Jmenovité napětí sítě Un | AC 0...793 V, DC 0...1150 V *** |
---|---|
Jmenovitý kmitočet fn | DC, 0,1...460 Hz |
Hodnoty reakce | |
Hodnota reakce Ran1 (Alarm 1) | 1 kΩ...10 MΩ (40 kΩ)* |
---|---|
Hodnota reakce Ran2 (Alarm 2) | 1 kΩ...10 MΩ (10 kΩ)* |
Nejistota (dle IEC 61557-8) | v závislosti na profilu, ±15 %, min. ±1kΩ |
Hystereze | 25 %, min. 1 kΩ |
Časové odezvy | |
Doba odezvy tan při RF=0,5×Ran (Ran = 10 kΩ) a Ce=1 µF dle IEC 61557-8 | v závislosti na profilu, typicky 4 s |
---|---|
Zpoždění při spuštění TSTARTUP | 0...120 s (0 s)* |
Měřicí obvod | |
Měřicí princip | AMPPLUS |
---|---|
Měřicí napětí Um | v závislosti na profilu, ± 10 V, ± 50 V |
Měřicí proud Im | ≤ 403 µA |
Vnitřní odpor Ri, Zi | ≤ 124 kΩ |
Přípustné externí DC napětí Ufg | ≤ 1200 V |
Přípustná hodnota rozptylové kapacity Ce | v závislosti na profilu, 0…1000 μF |
Měřicí rozsahy | |
Měřicí rozsah fn | 0,1…460 Hz |
---|---|
Nejistota měření fn | ± 1 % ± 0,1 Hz |
Napěťový rozsah pro měření fn | AC 25...690 V |
Měřicí rozsah Un bez vazebného členu |
AC 25...690 V, |
Napěťový rozsah měření Un |
AC/DC > 10 V |
Nejistota měření Un | ±5 % ±5 V |
Rozsah měřené hodnoty rozptylové kapacity sítě Ce | 0…1000 μF |
Nejistota měření Ce | ± 10 % ± 10 μF |
Rozsah frekvence pro měření Ce | DC, 30...460 Hz |
Minimální hodnota izolace pro měření Ce | v závislosti na vazebném členu, typicky > 10 kΩ |
Displej | |
Zobrazení | Grafický displej 127 x 127 bodů, 40 x 40 mm |
---|---|
Rozsah zobrazení naměřené hodnoty izolačního odporu | 0,1 kΩ….20 MΩ |
LED signalizace | |
ON (provoz LED) | zelená |
---|---|
SERVICE | žlutá |
ALARM 1 | žlutá |
ALARM 2 | žlutá |
Digitální vstupy | |
Počet | 3 |
---|---|
Pracovní režim, nastavitelný | aktivní vysoká úroveň, aktivní nízká úroveň |
Funkce | žádná, test, reset, start měření, deaktivace zařízení |
Napětí | nízká úroveň DC -3…5 V, vysoká úroveň DC 11…32 V |
Digitální výstupy | |
Počet | 2 |
---|---|
Pracovní režim, nastavitelný | aktivní, pasivní |
Funkce | žádná, Alarm 1, Alarm 2, chyba připojení, Alarm DC-, Alarm DC+, alarm DC napěťového posunu, symetrická porucha, porucha zařízení, obecný alarm, měření dokončeno, přístroj neaktivní |
Napětí | pasivní DC 0…32 V, aktivní DC 0/19,2…32 V |
Max. hodnota součtu výstupních proudů na X1 | max. 200 mA při napájení přes A1+/A2- |
Max. proud jednoho výstupu | max. 1 A při napájení přes svorkovnici X1 (X1.+/X1.GND) |
Analogový výstup | |
Počet | 1 |
---|---|
Pracovní režim | lineární, střed stupnice 28 kΩ/120 kΩ |
Funkce | hodnota izolačního stavu, DC posun |
Proud, napětí | 0…20 mA (< 600 Ω), 4…20 mA (< 600 Ω), 0…400 μA (< 4 kΩ), 0…10 V (>1 kΩ), 2…10 V (>1 kΩ) |
Pracovní nejistota | ± 20% |
Rozhraní: | |
Rozhraní / protokol | webový server/Modbus TCP/BCOM |
---|---|
Přenosová rychlost | 10/100 Mbit/s, autodetekce |
Max. počet Modbus požadavků | < 100/s |
Max. délka kabelu | ≤ 100 m |
Připojení | RJ45 |
IP adresa | DHCP/manuální* 192.168.0.5* |
Maska sítě | 255.255.255.0* |
BCOM adresa | system-1-0 |
Funkce | komunikační rozhraní |
ISOnet: | |
Počet ISOnet zařízení | ≤ 20 |
---|
Sběrnice BMS: | |
Rozhraní / protokol | RS-485/BMS |
---|---|
Přenosová rychlost | 9,6 kBaud/s |
Max. délka kabelu | ≤ 1200 m |
Doporučený kabel (kroucený pár, jedna strana stínění připojená k PE) | min. J-Y(St)Y 2x0,8 |
Připojení | svorky X1.A, X1.B |
Zakončovací odpor | 120 Ω, interní DIP switch |
Adresa zařízení na BMS | 1…90 (3)* |
Spínací obvody | |
Spínací prvky | 2 přepínací kontakty |
---|---|
Pracovní režim | N/C režim*, N/O režim |
Kontakt 11-12-14 | žádná, výstraha, alarm, porucha připojení, Alarm DC-, Alarm DC+, alarm DC napěťového posunu, symetrická porucha, porucha přístoje, obecný alarm, měření dokončeno, přístroj neaktivní |
Kontakt 21-22-24 | žádná, výstraha, alarm, porucha připojení, Alarm DC-, Alarm DC+, alarm DC napěťového posunu, symetrická porucha, porucha přístroje, obecný alarm, měření dokončeno, přístroj neaktivní |
Doba elektrické životnosti, počet cyklů | 10 000 |
Jmenovité izolační napětí ≤ 2000 m n.m. | 250 V |
Jmenovité izolační napětí ≤ 3000 m n.m. | 160 V |
Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
Spínací parametry podle IEC 60947-5-1 | |
Kategorie užití | AC-13 AC-14 DC-12 DC-12 DC-12 |
---|---|
Jmenovité spínací napětí | 230 V 230 V 24 V 110 V 220 V |
Jmenovitý spínací proud | 5 A 3 A 1 A 0.2 A 0.1 A |
Mechanické vlastnosti, klimatické podmínky, EMC | |
EMC | IEC 61326-2-4; EN 50121-3-2; EN 50121-4** |
---|---|
Teplota okolí: | |
- při provozu | -25…+55 °C |
- při transportu | -40…+85 °C |
- při skladování | -25…+70 °C |
Klimatická třída podle IEC 60721 (vše s výjimkou orosení nebo jinovatky): | |
Statické použití (IEC 60721-3-3) | 3K5 |
Přeprava (IEC 60721-3-2) | 2K3 |
Dlouhodobé skladování (IEC 60721-3-1) | 1K4 |
Klasifikace mechanické odolnosti podle IEC 60721: | |
Statické použití (IEC 60721-3-3) | 3M4 |
Přeprava (IEC 60721-3-2) | 2M2 |
Skladování (IEC 60721-3-1) | 1M3 |
Oblast použití | ≤ 3000 m. n.m. |
Připojení | |
Typ připojení | zásuvné šroubové svorky B9 nebo pružinové svorky B7 |
---|

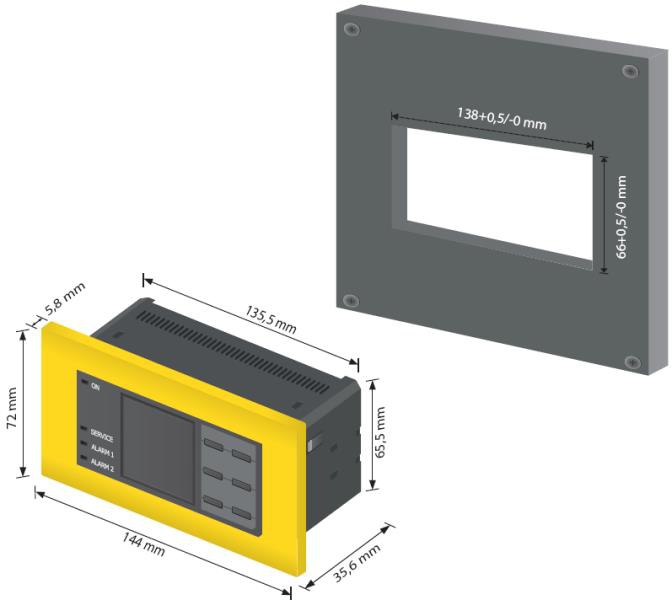

Šroubové svorky: | |
Jmenovitý proud | ≤ 10 A |
---|---|
Utahovací moment | 0,5…0,6 Nm |
Velikost vodiče | AWG 24…12 |
Délka odizolování vodiče | 7 mm |
- jednoduchý vodič/splétané lanko | 0,2…2,5 mm² |
- splétané lanko s dutinkou s izolací / bez izolace | 0,25…2,5 mm² |
- vícežilový vodič, jednoduchý vodič | 0,2…1 mm² |
- vícežilový vodič, splétaný | 0,2…1,5 mm² |
- vícežilový vodič, splétaný, s dutinkou bez izolace | 0,25…1 mm² |
- vícežilový vodič, splétaný, s TWIN dutinkou s izolací | 0,5…1,5 mm² |
Pružinové svorky: | |
Jmenovitý proud | ≤ 10 A |
---|---|
Velikost vodiče | AWG 24…12 |
Délka odizolování vodiče | 10 mm |
- jednoduchý vodič/splétané lanko | 0,2…2,5 mm² |
- splétané lanko s dutinkou s izolací / bez izolace | 0,25…2,5 mm² |
- vícežilový vodič, splétaný, s TWIN dutinkou s izolací | 0,5…1,5 mm² |
Pružinové svorky X1: | |
Jmenovitý proud | ≤ 8 A |
---|---|
Velikost vodiče | AWG 24…16 |
Délka odizolování vodiče | 10 mm |
- jednoduchý vodič/splétané lanko | 0,2…1,5 mm² |
- splétané lanko s dutinkou bez izolace | 0,25…1,5 mm² |
- splétané lanko s dutinkou s izolací | 0,25…0,75 mm² |
Všeobecná data | |
Pracovní režim | trvalý provoz |
---|---|
Montáž | dle orientace displeje, chladící otvory musí být ventilovány vertikálně |
Stupeň krytí, vnitřní součásti | IP40 |
Stupeň krytí, svorky | IP20 |
Rychlá montáž na DIN lištu | dle IEC 60715 |
Uchycení pomocí šroubů | 3 × M4 s montážní příchytkou |
Materiál pouzdra | polykarbonát |
Klasifikace hořlavosti | V-0 |
Rozměry (š × v × h) | 108 × 93 × 110 mm |
Hmotnost | ≤ 390 g |
Ovládací panel FP200 | |
Zobrazení | Grafický displej 127 x 127 bodů, 40 x 40 mm |
---|---|
Napájecí napětí US | přes iso685-S |
Vlastní spotřeba | typicky 3 W |
Délka kabelu rozhraní | ≤ 5 m |
Propojovací kabel | min. CAT5e |
Stupeň krytí vnitřních komponent | IP40 |
Stupeň krytí svorek | IP20 |
Stupeň krytí s průhledným předním krytem | IP65 |
Rozměry výřezu v panelu (š × v) | 136 × 66 mm |
Dovolená tolerance výřezu v panelu | +0,5/-0 |
Rozměry (š × v × h) | 144 × 72 × 35,6 mm |
Varianta "W" | |
Klimatická třída podle IEC 60721: | |
---|---|
Teplota okolí při provozu | -40...+70 °C |
Statické použití (IEC 60721-3-3) | 3K5 (s výjimkou orosení a jinovatky) |
Klasifikace mechanické odolnosti podle IEC 60721: | |
Statické použití (IEC 60721-3-3) | 3M7 |
()* Tovární nastavení
** Indikace limitována teplotou okolí -25...+55 °C kromě verzí "W"
*** Absolutní hodnoty
