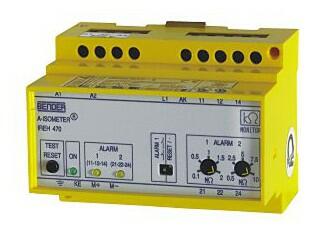

IREH470Y2-6.. - Hlídač izolačního stavu
Hlídače izolačního stavu odpojených spotřebičů v stejnosměrných nebo střídavých TT, TN, IT sítích s měřicím napětím 20 V
Hlídač izolačního stavu odpojených spotřebičů v stejnosměrných nebo střídavých TT, TN, IT sítích s měřicím napětím 20 V.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Nahrazeno produkty
IR420-D6Hlídač izolačního stavu
Hlídač izolačního stavu odpojených spotřebičů v stejnosměrných nebo střídavých TT, TN, IT sítích.
Volitelné příslušenství k IREH470Y2-6.. - Hlídač izolačního stavu
OBJ: B914013
EAN: 4251767700429
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
24 730 Kč/ks
29 923,30 Kč s DPH
+-
OBJ: B913033
EAN: 4251767700474
Záruka: 24 m.
Není skladem
Prověříme pro Vás
30 020 Kč/ks
36 324,20 Kč s DPH
+-
OBJ: B986763
EAN: 4251767700276
Záruka: 24 m.
Není skladem
Prověříme pro Vás
10 990 Kč/ks
13 297,90 Kč s DPH
+-
Analogový měřicí přístroj
7204S-1421OBJ: B986764
EAN: 4251767700344
Záruka: 24 m.
Není skladem
Prověříme pro Vás
10 860 Kč/ks
13 140,60 Kč s DPH
+-
Analogový měřicí přístroj
9604S-1421OBJ: B986784
EAN: 4251767700375
Záruka: 24 m.
Není skladem
Prověříme pro Vás
26 700 Kč/ks
32 307 Kč s DPH
+-
Montážní rám
XM470Popis výrobku
- Univerzální pro stejnosměrné a střídavé jedno a třífázové systémy do 690 V
- Pomocí vazebných členů lze přístroj aplikovat i na systémy s vyšším napětím
- Dvě nastavitelné hodnoty reakce: 0,1...2 MΩ / 0,5...10 MΩ
- LED indikace stavu ON a ALARM
- Princip aktivního měření pomocí superpozice DC napětí
- Kombinované tlačítko TEST a RESET
- Dvě oddělená ALARM relé s jedním přepínacím kontaktem
- Možnost opakovaného blokování
- Možnost dálkového zrušení indikace poruchy
- Přehledný čelní kryt, který umožňuje zapečetění nastavení
Rozšířené informace
V mnoha průmyslových odvětvích jsou motory popř. systémy s motory zapínány jen ve "vážných případech". Právě v těchto vážných případech může nečekaně dojít ke zkratu nebo vyhoření motoru, neboť vlivem vlhkosti popř. jiných činitelů často dochází ke zhoršení stavu izolace, aniž by zařízení byla v provozu. Pokud izolační stav těchto zařízení není monitorován nepřetržitě může porucha izolace právě v důležitých situacích způsobit ekonomicky významné výpadky provozů, vážné škody nebo dokonce může mít za následek ohrožení životů.
ISOMETER® IREH 470Y2-6 je určen právě pro nepřetržité monitorování izolačních odporů u výše uvedených zařízení v režimu off-line v TN, TT nebo IT sítích. Napěťový rozsah tohoto zařízení může být rozšířen pomocí vazebního členu.
Aplikace
- Automatické požární pumpy
- Pohony záchranných zařízení
- Lodní jeřáby
- Pohony ventilů u rozvodných zařízení (voda, plyn, ropa ...)
- Motorové pohony v instalacích
- Potápěčské pumpy
- Pohony pro kotvy, výtahy atd.
- Pohotovostní generátory atd.
Rozměry pouzdra X470
Technické údaje
Parametry
| Aplikace | průmysl železnice |
|---|---|
| Rozsah pracovních teplot | 62 °C |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 630 V |
|---|---|
| Jmenovité pulsní zkušební napětí | 6 kV |
| Parametry napájení | |
| Napájecí napětí Us | viz. údaje pro objednávku |
|---|---|
| Jmenovitý kmitočtový nap. napětí fs | 50...460 Hz |
| Vlastní spotřeba | ≤ 3 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | DC, AC, 3(N)AC 0...793 V |
|---|---|
| Jmenovitý kmitočet fn | 40...460 Hz |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran1 (ALARM 1) | 100 kΩ...2 MΩ |
|---|---|
| Jmenovitá hodnota reakce Ran2 (ALARM 2) | 500 kΩ...10 MΩ |
| Specifické časy | |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF | ≤ 4 s |
|---|---|
| Měřicí obvod | |
| Měřicí napětí Um (špičková hodnota) |
≤ 20 V |
|---|---|
| Měřicí proud Im (při RF=0 Ω) | ≤ 17 µA |
| Interní DC odpor Ri | ≥ 1,2 MΩ |
| Vnitřní impedance Zi při 50 Hz | ≥ 1 MΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 800 V |
| Svodová kapacita sítě Ce | ≤ 10 µF |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interní/externí |
|---|---|
| Výstupní proud pro panelový přístroj | 0...400 μA |
| Spínací obvody | |
| Spínací prvky | 2 × relé s 1 přepínacím kontaktem |
|---|---|
| Princip | N/C nebo N/O (od výrobce nastaveno N/O) |
| Minimální zátěž kontaktu | 2 mA při DC 24 V (50 mW) |
| Všeobecná data | |
| Typ připojení vodičů | šroubové svorky |
|---|---|
| Pracovní teplota okolí | -10...55 °C |
| Skladovací teplota | -40...70 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) |
IP 20 |
| Materiál pouzdra | polykarbonát |
| Samozhášitelnost | UL94V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou |
| Hmotnost | 360 g |
| Pouzdro | X470 |
