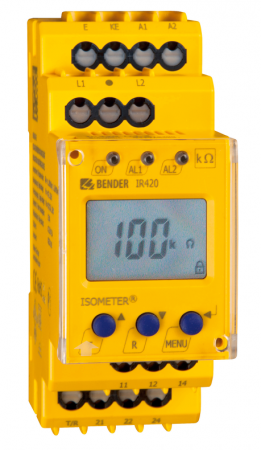

IR420-D6 - Hlídač izolačního stavu
Off-line monitor izolačních stavů TN, TT a IT sítí
Hlídač izolačního stavu odpojených spotřebičů v stejnosměrných nebo střídavých TT, TN, IT sítích.
Dotaz na produktPorovnat
Varianty k produktu IR420-D6 - Hlídač izolačního stavu (13)
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
Us AC/DC 70...300V, 42...460Hz
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
verze B7... s pružinovými svorkami
Us AC/DC 70...300V, 42...460Hz
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
verze B7... s pružinovými svorkami
AC/DC 70...300V 42...460Hz
10k...40MOhm
verze B7... s pružinovými svorkami
Us AC 16...72V / DC 9,6...94V, 42...460Hz
R 100k...20MOhm / 0(4)...20mA / 0...10V / 0...40mA
Pro monitorování zařízení odpojených od napájecího napětí
verze B7... s pružinovými svorkami
Us AC 16...72V / DC 9,6...94V, 42...460Hz
R 100k...20MOhm / 0(4)...20mA / 0...10V / 0...40mA
Pro monitorování zařízení odpojených od napájecího napětí
Us AC/DC 70...300V, 42...460Hz
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
Analogový výstup 0(4)...20mA, 0...400mikroA, 0...10V s galvanickým oddělaním
verze B7... s pružinovými svorkami
Us AC/DC 70...300V, 42...460Hz
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
Analogový výstup 0(4)...20mA, 0...400mikroA, 0...10V s galvanickým oddělaním
Volitelné příslušenství k IR420-D6 - Hlídač izolačního stavu
Popis výrobku
- AC, DC a 3 (N) AC sítě

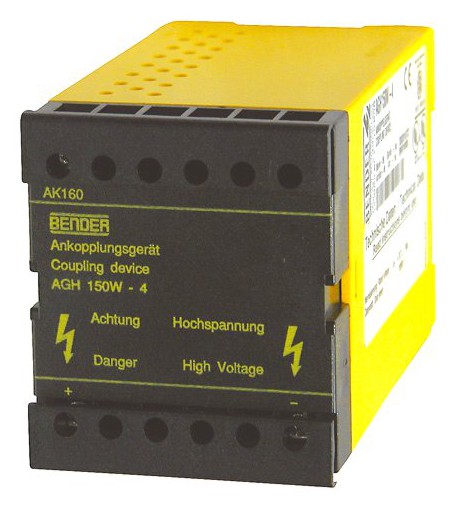

- Jmenovité napětí lze zvýšit pomocí vazebného členu
- Dvě samostatně nastavitelné hodnoty reakce 100 kΩ...10 MΩ
- LED indikace POWER ON a ALARM (AL1 / AL2)
- Interní a externí tlačítko TEST/RESET
- Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
- Nastavitelná paměť poruchových stavů
Rozšířené informace
Přístroj IR420-D6 monitoruje izolační odpor elektrických sítí, popř. zařízení, které nejsou pod napětím. Např. požární pumpy, nouzové pohony, řídicí jednotky šoupátek, motory výtahů nebo záložních generátorů. Obecně zařízení, která jsou krátkodobě nebo dlouhodobě odpojena od napájecího TT, TN nebo IT obvodu. Během tohoto "klidového" stavu může dojít působením vlhkosti nebo jiných vlivů k porušení izolace připojovacích vodičů nebo vlastního zařízení. Taková porucha je běžně nezjistitelná. Připojení zařízení k napájecímu napětí může v takových případech vést ke spuštění ochranného zařízení nebo může dokonce způsobit požár nebo jiné poškození zařízení. V kombinaci s vazebním členem může být hlídač izolačního stavu použit i pro vyšší napětí.
Aplikace
Přístroj lze použít u odpojených elektrických zařízení jako např. pumpa hasícího přístroje, záložní řídicí systémy, lodní jeřáby, řídicí obvody šoupátek u plynových, vodovodních nebo olejových potrubí, motorové systémy pro zavírání, potápěčské pumpy, řízení kotevních systémů, výtahů, ventilů kouřovodů, generátorů v režimu "stand-by" atp.
Funkce
Jestliže izolační odpor mezi vodiči systému a zemí klesne pod hodnotu reakce, sepne ALARM relé a ALARM LED se rozsvítí. Na LC displeji je zobrazován aktuální měřený izolační odpor.Informace o poruše mohou být ukládány do paměti. Paměť poruchových stavů může být vynulována pomocí tlačítka RESET. Pomocí tlačítka TEST lze ověřit funkčnost přístroje. Dvě samostatně nastavitelné hodnoty reakce a dvě samostatná ALARM relé umožňují indikovat předALARM již při malém snížení izolačního odporu. Pokud izolační odpor dosáhne spodní hodnoty reakce, je aktivována blokovací funkce, čímž lze předejít připojení vadné zátěže k síti. Izolační odpor je měřen na svorce L1, která je připojena přes pomocný rozpínací kontakt stykače K3 k monitorovanému obvodu. Stykač je řízen externím signálem. Stejným signálem je řízeno i připojení monitorovaného objektu k síti. Je-li pomocný stykač K3 sepnut, je napájení monitorovaného objektu odpojeno a probíhá monitorování jeho izolačního stavu. Dojde-li k připojení monitorovaného objektu k síti, je automaticky rozpojen pomocný kontakt K3 a monitorování izolačního odporu je deaktivováno. Pozn.: během připojení / odpojení monitorovaného objektu je nutno spínat všechny póly. Dále je nutno zajistit, aby mezi všemi vodiči monitorovaného objektu bylo zajištěno nízko impedanční propojení (např. vinutím motoru), aby bylo možno použít superponované napětí na monitorovaný objekt.
Princip měření
ISOMETER® IR420-D6 pracuje na měřicím principu superpozice stejnosměrného měřicího napětí s reverzací.
Normy
ISOMETER® IR420-D6 odpovídají požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
- ASTM F 1134-94
Technické údaje
Parametry
| Aplikace | průmysl |
|---|---|
| Rozsah pracovních teplot | -25 °C … 55 °C |
| Řídicí obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavní obvody |  Ano |
| Monitorovaná síť 3(N)AC | Ano |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ne |
| Monitorovaná síť DC | Ano |
| Tolerance napětí Un | -- |
| Rozptylová kapacita sítě Ce µF | 0 F … 0,01 mF |
| Hodnota reakce Ran kΩ | 100 kΩ … 10 MΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ne |
| BCOM | Ne |
| BS | Ne |
| BMS | Ne |
| isoData | Ne |
| CAN | Ne |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí pro (A1, A2) - (11, 12, 14) - (21, 22, 24) |
AC 300 V |
|---|---|
| Jmenovité izolační napětí pro (L1, AK, E, KE, T/R) |
AC 500 V |
| Jmenovité pulsní zkušební napětí | 6 kV |
| Ochranné oddělení (zesílená izolace) mezi | (A1, A2) - (L1, AK, E, KE, T/R) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podle IEC61010-1 | 2,2 kV |
| Parametry napájení | |
| Napájecí napětí US | viz. údaje pro objednávku |
|---|---|
| Vlastní spotřeba | ≤ 3 VA |
| Parametry monitorované sítě | |
| Jmenovité napětí sítě Un | AC 0...400 V |
|---|---|
| Frekvenční rozsah Un | 42...460 Hz |
| Bez vazebného členu AGH | jmenovité napětí kontaktu N/C výkonového prvku |
| S vazebným členem AGH520S: | AC 0...7200 V, 50...400 Hz |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran1 (ALARM 1) | 100 kΩ...10 MΩ (od výrobce nastaveno 1 MΩ) |
|---|---|
| Jmenovitá hodnota reakce Ran2 (ALARM 2) | 100 kΩ...10 MΩ (od výrobce nastaveno 100 kΩ) |
| Přesnost | ≤ 15 % |
| Hystereze | +25 % (z hodnoty reakce) |
| Specifické časy | |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF | ≤ 4 s |
|---|---|
| Zpoždění při spuštění t | 0...10 s (od výrobce nastaveno 0 s) |
| Zpoždění reakce ton | 0...99 s (od výrobce nastaveno 0 s) |
| Měřicí obvod | |
| Měřicí rozsah | 10 kΩ...20 MΩ |
|---|---|
| Měřicí rozsah - verze IR420-D6CBW-2 | 10 kΩ...40 MΩ |
| Měřicí napětí Um | ±12 V |
| Měřicí proud Im (při RF=0 Ω) | ≤ 10 µA |
| Interní DC odpor Ri | ≥ 1,2 MΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 300 V |
| Svodová kapacita sítě Ce | ≤ 10 µF |
| Zobrazení, paměť | |
| Zobrazení | multifunkční LC displej, podsvětlený |
|---|---|
| Rozsah zobrazení | 10 kΩ...20 MΩ |
| Přesnost | ≤ 15 % |
| Heslo | Off / 0...999 (od výrobce nastaveno Off) |
| Paměť poruchy, ALARM relé | On / Off (od výrobce nastaveno Off) |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interní/externí |
|---|---|
| Rozhraní - pouze verze IR420-D6CBW-2 | |
| Rozhraní/protokol | RS-485/BMS |
|---|---|
| Přenosová rychlost | 9,6 kbit/s |
| Délka kabelu | 0...1200 m |
| Doporučený kabel (stíněný, jedna strana připojena k PE) | J-Y(St)Y min. 2x0,8 |
| Zakončovací odpor | 120 Ω (0,25 W), interní DIP přepínač |
| Adresa zařízení | 2...90 (od výrobce nastaveno 3) |
| Spínací obvody | |
| Spínací prvky | dvě relé s 1 přepínacím kontaktem |
|---|---|
| Spínací prvky - verze IR420-D6CBW-2 | jedno relé s 1 přepínacím kontaktem |
| Princip | N/C nebo N/O (od výrobce nastaveno N/O) |
| Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
| Všeobecná data | |
| Typ připojení vodičů | šroubové (B9) nebo pružinové (B7) svorkovnice |
|---|---|
| Pracovní teplota okolí | -25...55 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň ochrany, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň ochrany, svorky (DIN EN 60529) |
IP 20 |
| Materiál pouzdra | polykarbonát |
| Třída hořlavosti | UL94 V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou |
| Hmotnost | ≤ 150 g |
| Pouzdro | XM420 |
Rozměry pouzdra XM420
