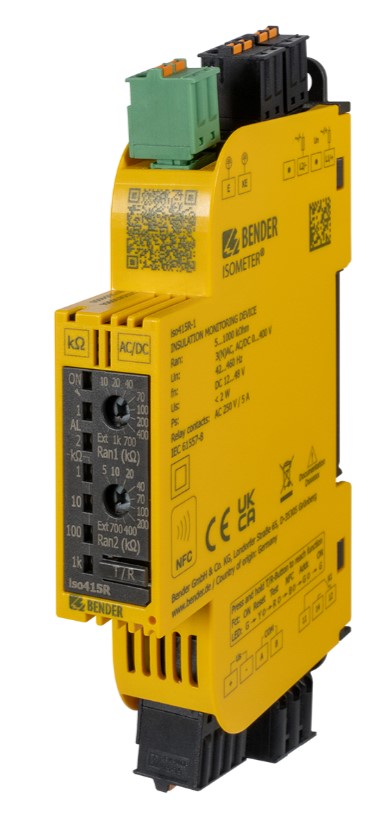

iso415R - Hlídač izolačního stavu
Hlídač izolačního stavu pro jednoduché stejnosměrné i střídavé sítě
Přístroj pro monitorování izolačního odporu v jednoduchých IT sítích, zejména v řídicích a pomocných obvodech do 400 V. Nastavování hodnot reakce pomocí trimrů, jedno výstupní relé. Rozhraní Modbus RTU a NFC.
Dotaz na produktPorovnat
Varianty k produktu iso415R - Hlídač izolačního stavu (3)
Us DC 12...48 V
C < 25mikroF
R 10k...1000kOhm / 5k...700kOhm
rozhraní RS485 s protokolem Modbus RTU
zásuvné pružinové svorky, rozhraní NFC
Us = Un
C < 25mikroF
R 10k...1000kOhm / 5k...700kOhm
rozhraní RS485 s protokolem Modbus RTU
pružinové svorky, rozhraní NFC
Us DC 24 V, potřebný galvanicky oddělený zdroj od monitorované sítě!
C < 25mikroF
R 10k...1000kOhm / 5k...700kOhm
rozhraní RS485 s protokolem Modbus RTU
pružinové svorky, rozhraní NFC
Popis výrobku
- Monitorování izolačního odporu neuzemněných střídavých 3(N)AC, AC i stejnosměrných DC IT sítí s galvanicky připojenými usměrňovači
- Automatické přizpůsobení svodové kapacitě sítě do hodnoty 25 μF
- Doba reakce ≤ 10 s při Ce = 1μF a Rf = Ran/2 (iso415R-1)
- Doba reakce ≤ 6 s při Ce = 1μF a Rf = Ran/2 (iso415R-2)
- Automatický test zařízení s monitorováním připojení ke sledované síti
- Dvě samostatně nastavitelné hodnoty reakce v rozsahu 5 kΩ…1000 kΩ
- Signalizace alarmů pomocí LED (AL1, AL2) a alarmového relé

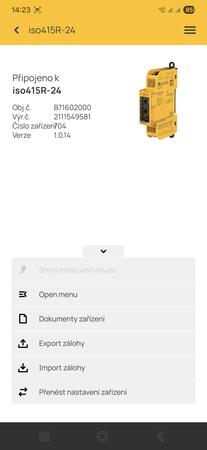

- Rozhraní NFC pro snadné nastavování parametrů pomocí aplikace Bender Connect App
- Nastavitelný režim relé N/C nebo N/O 1)
- Nastavitelné zpoždění po spuštění, zpoždění reakce a zpoždění uvolnění 1)
- Možnost aktivace paměti poruchy 1)
- Rozhraní RS-485 s protokolem Modbus RTU 1)
1) Nastavitelné pouze pomocí Modbus RTU nebo Bender Connect App
Aplikace Bender Connect App
Více informací a odkazy ke stažení zde: Bender Connect App
Rozšířené informace
Přístroj ISOMETER® iso415R je určen pro trvalý monitoring izolačního odporu ve stejnosměrných i střídavých IT sítích. Hlídač izolačního stavu iso415R je dostupný ve dvou variantách v závislosti na způsobu napájení přístroje:
- varianta iso415R-1:
- napájení DC 12...48 V, samostané svorky (lze napájet i přímo z monitorované sítě o napětí v rozsahu DC 12...48 V)
- napětí monitorované sítě: 3(N)AC, AC, DC 0...400 V - varianta iso415R-2:

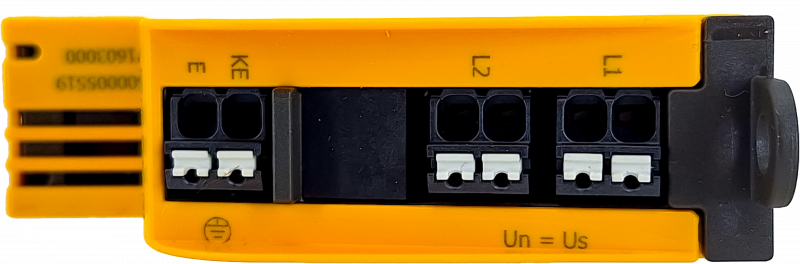

- napájení přímo z monitorované sítě, Us = Un
- napětí monitorované sítě 3(N)AC, AC, DC 100...240 V - varianta iso415R-24:
- napájení z galvanicky odděleného napájecího zdroje 24 V (není součástí dodávky přístroje)
- napětí monitorované sítě: 3(N)AC, AC 0...415 V, DC 0...400 V
Přístroj má dva trimry pro nastavení samostaných hodnot reakce pro výstrahu a alarm. Hodnota izolačního odporu monitorované sítě se zobrazuje pomocí bargrafu. Překročení hodnoty reakce je signalizovnáno pomocí stavových LED a jednoho relé s přepínacími kontakty. Na čelním panelu přístroje se dále nachází kombinované tlačítko Test/Reset.

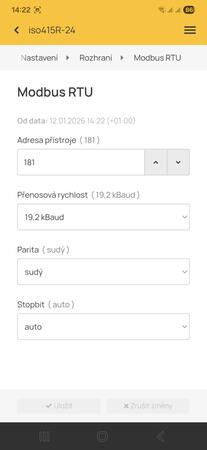

Vyčítání měřených hodnot a alarmů, stejně jako nastavování parametrů přístroje, je možné po sériovém rozhraní RS-485 s protokolem Modbus RTU. Hlídač izolačního stavu má integrováno rozhraní NFC pro nastavování parametrů pomocí aplikace Bender Connect App (umožňuje i vyčítání měřených hodnot).
Aplikace
- Stejnosměrné i střídavé řídicí a pomocné obvody
Funkce přístroje
Přístroj trvale měří a vyhodnocuje izolační odpor monitorované IT sítě. U stejnosměrných IT sítí hlídač izolačního stavu iso415R umožňuje určit rozložení poruchy mezi "+" a "-" pólem (v %). Přístroj dále signalizuje poruchu připojení k monitorované síti a k PE vodiči, interní závadu přístroje a překročení povolené hodnoty svodové kapacity monitorované sítě Ce.
Přístroj umožňuje nastavit dvě samostatné hodnoty reakce pro výstrahu (Ran1) a alarm (Ran2). Pokud izolační odpor Rf mezi vodiči IT sítě a zemí klesne pod nastavenou hodnotu reakce Ran1 nebo Ran2 po dobu ton, dojde k aktivaci alarmu AL1 nebo AL2. Pokud hodnota Rf přesáhne nastavené hodnoty reakce včetně hystereze, příslušný alarm je ukončen (pokud není aktivní paměť poruchy). Alarmy AL1 nebo AL2 mohou být přiřazeny k relé K1.
Pokud je aktivována paměť poruchy, alarm zůstává aktivní i po odstranění poruchy a jeho ukončení je možné pouze zmáčknutím tlačítka RESET. Stisknutím tlačítka TEST simulujeme funkci poruchy a testujeme funkčnost přístroje.
Normy
ISOMETER® iso415R odpovídá normám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- IEC 61557-8
Technické údaje
Parametry
| Aplikace | průmysl |
|---|---|
| Rozsah pracovních teplot | -25 °C … 55 °C |
| Řídicí obvody |  Ano |
| Pomocné obvody | Ano |
| Hlavní obvody |  Ne |
| Monitorovaná síť 3(N)AC | Ano |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ano |
| Monitorovaná síť DC | Ano |
| Jmenovité napětí Un AC | 0 V … 400 V 100 V … 240 V |
| Jmenovité napětí Un DC | 0 V … 400 V 100 V … 240 V |
| Jmenovité napětí Un 3(N)AC | 0 V … 400 V 100 V … 240 V |
| Tolerance napětí Un | Dle typu |
| Rozptylová kapacita sítě Ce µF | 0 F … 0,025 mF |
| Hodnota reakce Ran kΩ | 5 kΩ … 1 MΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ne |
| isoData | Ne |
| CAN | Ne |
