Hlídač izolačního stavu pro jednoduché IT sítě

Datum: 01.09.2021

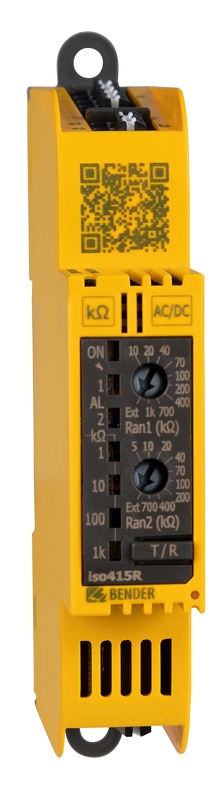

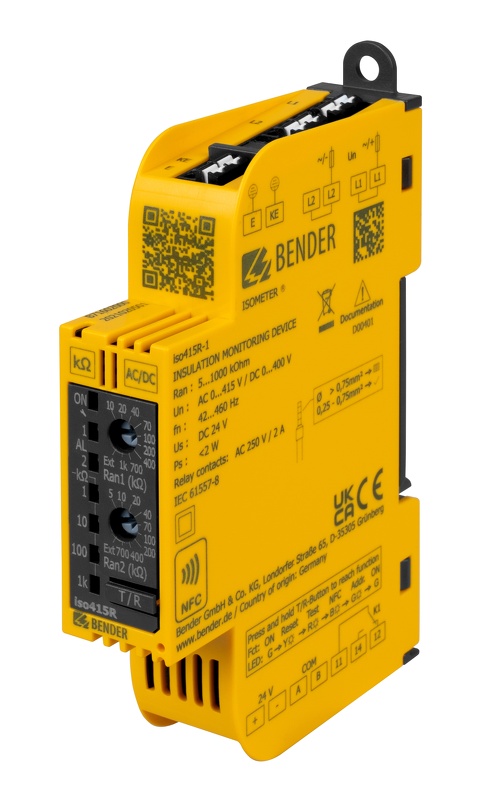

Společnost BENDER uvádí na trh novou řadu hlídačů izolačního stavu iso415R. Přístroje jsou určeny pro jednoduché AC i DC IT sítě do 400 V. Hlídač izolačního stavu iso415R umožňuje snadné nastavení hodnoty reakce vestavěným trimrem. Porucha je signalizována pomocí alarmového relé a LED, případně po rozhraní RS-485/Modbus RTU. Parametry přístroje lze nastavovat bezdrátově prostřednictvím aplikace pro chytré telefony.

Klíčové funkcionality a vlastnosti:

  • Monitorování izolačního odporu neuzemněných střídavých 3(N)AC, AC i stejnosměrných DC IT sítí s galvanicky připojenými usměrňovači
  • Automatické přizpůsobení svodové kapacitě sítě do hodnoty 25 μF
  • Doba reakce ≤ 6 s při Ce = 1μF a Rf = Ran/2
  • Automatický test zařízení s monitorováním připojení ke sledované síti
  • Dvě samostatně nastavitelné hodnoty reakce v rozsahu 5 kΩ…1000 kΩ
  • Signalizace alarmů pomocí LED (AL1, AL2) a alarmového relé
  • Nastavitelný režim relé N/C nebo N/O 1)
  • Nastavitelné zpoždění po spuštění, zpoždění reakce a zpoždění uvolnění 1)
  • Možnost aktivace paměti poruchy 1)
  • Rozhraní RS-485 s protokolem Modbus RTU 1)
  • Rozhraní NFC 1)

    1) Nastavitelné pouze pomocí Modbus RTU nebo Bender App

Hlídač izolačního stavu iso415R je dostupný ve dvou variantách v závislosti na způsobu napájení přístroje:

  • varianta iso415R-24:
    - napájení z galvanicky odděleného napájecího zdroje 24 V (není součástí dodávky přístroje)
    - napětí monitorované sítě: 3(N)AC, AC 0...415 V, DC 0...400 V

  • varianta iso415R-2:
    - napájení přímo z monitorované sítě, Us = Un
    - napětí monitorované sítě 3NAC 100...415 V (svorka L1 připojená k N vodiči a svorka L2 k fázi L(x))
    - napětí monitorované sítě 3AC, AC 100...240 V
    - napětí monitorované sítě DC 100...240 V

Více informací naleznete v katalogovém listu:

Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
