isoBAT425 - Hlídač izolačního stavu
Hlídač izolačního stavu pro monitorování izolačního odporu baterií do 500 V
Hlídač izolačního stavu pro monitorování izolačního odporu a napětí baterií během jejich montáže ze samostatných bateriových článků. Napětí monitorované sítě do 500 V DC. Součástí přístroje je vazebný impedanční člen ZE420 pro připojení řetězců bateriových článků v průběhu výroby. Komunikace po rozhraní RS485 protokolem Modbus RTU.
Dotaz na produktPorovnat
Varianty k produktu isoBAT425 - Hlídač izolačního stavu (2)
Un = 0...400 V DC
Us = 100...240 V AC, 47...63 Hz, 24...240 V DC
Ce < 1 mikroF
Rozhraní RS-485
Un = 0...400 V DC
Us = 100...240 V AC, 47...63 Hz, 24...240 V DC
R = 11 k...5 MOhm / 10 k...4,9 MOhm
Ce < 1 mikroF
Rozhraní RS-485
Popis výrobku

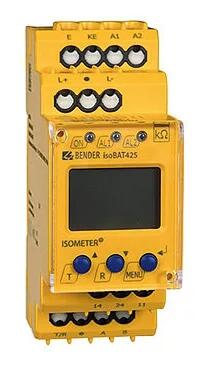

Přístroj ISOMETER® isoBAT425 je určen k monitorování izolačního odporu a napětí baterií během jejich montáže ze samostatných bateriových článků. ISOMETER® monitoruje izolační odpor baterií o jmenovitém napětí DC 0…400 V DC. Maximální dovolená rozptylová kapacita sítě Ce je 1 μF. Naměřené hodnoty umožňují určit typ a místo vzniku poruchy izolace.
- Monitorování izolačního odporu RF vůči zemi
- Monitorování napětí baterie Un mezi svorkami L+ a L-
- Měření napětí UL+e a UL-e na svorkách L+ a L- vůči zemi
- Určení místa poruchy (v %) - detekce rozložení izolačního odporu RF mezi svorkami L+ a L-
- Monitorování a automatické přizpůsobení měření svodové kapacitě sítě do hodnoty 1 μF
- Trvalé monitorování připojení ke svorkám L+, L- a E
- Nastavitelné zpoždění po spuštění, zpoždění reakce a zpoždění uvolnění
- Dvě samostatně nastavitelné hodnoty reakce v rozsahu 10 kΩ …5 MΩ (Alarm 1, Alarm 2)
- Konfigurovatelná frekvence měření pro přizpůsobení fyzickým charakteristikám baterie
- Signalizace alarmů pomocí LED (AL1, AL2), displeje a alarmových relé (K1, K2)
- Automatický test přístroje
- Nastavitelné provozní režimy relé N/C nebo N/O
- Zobrazení měřených hodnot na multifunkčním LCD displeji
- Možnost aktivace paměti poruchy
- Široký rozsah napájení přístroje
- Galvanicky oddělené rozhraní RS-485 s protokoly BMS, Modbus RTU a IsoData
- Možnost ochrany nastavení přístroje heslem
Rozšířené informace
Přístroj ISOMETER® isoBAT425 je určen k monitorování izolačního odporu a napětí baterií během jejich montáže ze samostatných bateriových článků. ISOMETER® isoBAT425 měří hodnotu izolačního odporu RF a rozptylové kapacity Ce baterie vůči zemi. Současně přístroj udává hodnotu jmenovitého napětí Un mezi svorkami baterie L+ a L- a rovněž hodnoty napětí UL+e mezi svorkou UL+ a zemí a UL-e mezi svorkou UL- a zemí.
Výroba baterií sestává ze dvou kroků. První spočívá v sestavení článků baterie do dvou paralelních řetězců (plus a mínus), které nejsou vzájemně propojeny. Během druhého kroku dojde k propojení obou řetězců a vytvoří se tak kompletní baterie. Výsledné naměřené hodnoty umožňují diagnostikovat typ a místo poruchy izolace. Na LC displeji je místo poruchy indikováno znaménky “+” nebo “-” před hodnotou izolačního odporu RF.
Přístroj umožňuje výběrem v menu přiřadit detekovanou poruchu alarmovému relé. Pokud hodnoty RF nebo Un překročí hodnotu reakce nastavenou v menu “AL”, alarmové LED AL1/AL2 a relé K1 a K2 signalizují alarm v souladu s nastaveními v menu “out”. V tomto menu lze dále nastavit režim alarmových relé (n.c./n.o.) nebo aktivovat paměť poruchy.
Pokud hodnoty RF nebo Un překročí hodnotu pro uvolnění (tj. podkročí hodnotu reakce + hysterezi) po celou dobu trvání nastaveného zpoždění uvolnění toff , alarmová relé se přepnou do jejich výchozí pozice a alarmové LED AL1/AL2 zhasnou. Pokud je aktivována paměť poruchy, alarmová relé nepřepnou zpět a LED nezhasnou, a to až do okamžiku stisknutí tlačítka reset nebo přerušení napájení.
Funkčnost přístroje lze testovat pomocí testovacího tlačítka T. Parametry lze nastavovat pomocí LCD displeje a funkčních tlačítek na předním panelu, tuto funkci lze chránit heslem. Nastavení parametrů přístroje je dále možné prostřednictvím sběrnice RS-485/Modbus RTU.
Aplikace
- Baterie do 500 V DC

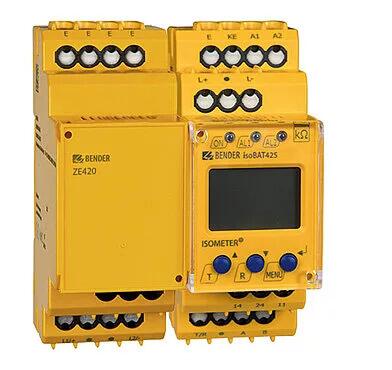

Vazebný impedanční člen ZE420
V případě, kdy jsou oba řetězce bateriových článků otevřené, vazební impedanční člen ZE420 poskytuje nízkoimpedanční připojení (10 kΩ) mezi svorkami baterie L+ a L-. Toto připojení je nezbytné pro správnou funkci přístroje isoBAT425. V případě již uzavřených řetězců bateriových článků se vazební člen používá v závislosti na hodnotě vnitřní impedance baterie.
Kromě nízkoimpedančního připojení přístroj dále volitelně zajišťuje proudové omezení na hodnotu 1,5 mA. Začíná se uplaňovat při jmenovitém napětí Un větším než 25 V a zvyšuje vnitřní odpor vazebního členu. V případě zkratu svorek baterie může isoBAT425 signalizovat chybu připojení k monitorované síti. Současně dojde ke zvýšení citlivosti detekce zkratu na svorkách baterie.
Vazební impedanční člen dále obsahuje dva kondenzátory pro dosažení potřebné minimální svodové kapacity systému vůči zemi.
Normy
ISOMETER® isoBAT425 odpovídá standardům:
- ČSN EN 61557-8, STN EN 61557-8
- DIN EN 61557-8 (VDE 0413-8): 2015-12/Ber1: 2016-12
- IEC 61557-8: 2014/COR1: 2016V1.0
Technické údaje
Parametry
| Aplikace | automobily a elektromobily průmysl |
|---|---|
| Rozsah pracovních teplot | -25 °C … 55 °C |
| Řídicí obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavní obvody | Ne |
| Monitorovaná síť 3(N)AC | Ne |
| Monitorovaná síť AC | Ne |
| Monitorovaná síť AC/DC | Ne |
| Monitorovaná síť DC |  Ano |
| Jmenovité napětí Un DC | 0 V … 400 V |
| Tolerance napětí Un | +25% |
| Rozptylová kapacita sítě Ce µF | 0 F … 1 µF |
| Hodnota reakce Ran kΩ | 11 kΩ … 5 MΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ano |
| isoData | Ano |
| CAN | Ne |
