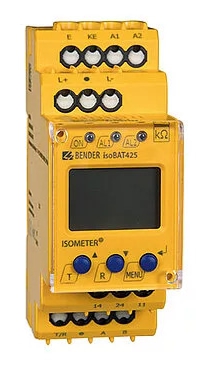

isoBAT425 - Hlídač izolačního stavu

Hlídač izolačního stavu pro monitorování izolačního odporu baterií do 500 V

Hlídač izolačního stavu pro monitorování izolačního odporu a napětí baterií během jejich montáže ze samostatných bateriových článků. Napětí monitorované sítě do 500 V DC. Součástí přístroje je vazebný impedanční člen ZE420 pro připojení řetězců bateriových článků v průběhu výroby. Komunikace po rozhraní RS485 protokolem Modbus RTU.

Dostupnost: Na dotaz
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu isoBAT425 - Hlídač izolačního stavu (2)

isoBAT425+ZE420 Hlídač izolačního stavu
Hlídač izolačního stavu
isoBAT425+ZE420
Měření izolačního stavu baterií při jejich výrobě s vazební impedancí ZE420.
Un = 0...400 V DC
Us = 100...240 V AC, 47...63 Hz, 24...240 V DC
Ce < 1 mikroF
Rozhraní RS-485
OBJ: B71036327
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
isoBAT425 - Hlídač izolačního stavu
Hlídač izolačního stavu
isoBAT425-D4-4
Měření izolačního stavu baterií při jejich výrobě
Un = 0...400 V DC
Us = 100...240 V AC, 47...63 Hz, 24...240 V DC
R = 11 k...5 MOhm / 10 k...4,9 MOhm
Ce < 1 mikroF
Rozhraní RS-485
OBJ: B71036324
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k isoBAT425 - Hlídač izolačního stavu

Příslušenství - Příchytka pro šroubovou montáž
Příchytka pro montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Přístroj ISOMETER® isoBAT425 je určen k monitorování izolačního odporu a napětí baterií během jejich montáže ze samostatných bateriových článků. ISOMETER® monitoruje izolační odpor baterií o jmenovitém napětí DC 0…400 V DC. Maximální dovolená rozptylová kapacita sítě Ce je 1 μF. Naměřené hodnoty umožňují určit typ a místo vzniku poruchy izolace.

  • Monitorování izolačního odporu RF vůči zemi
  • Monitorování napětí baterie Un mezi svorkami L+ a L-
  • Měření napětí UL+e a UL-e na svorkách L+ a L- vůči zemi
  • Určení místa poruchy (v %) - detekce rozložení izolačního odporu RF mezi svorkami L+ a L-
  • Monitorování a automatické přizpůsobení měření svodové kapacitě sítě do hodnoty 1 μF
  • Trvalé monitorování připojení ke svorkám L+, L- a E
  • Nastavitelné zpoždění po spuštění, zpoždění reakce a zpoždění uvolnění
  • Dvě samostatně nastavitelné hodnoty reakce v rozsahu 10 kΩ …5 MΩ (Alarm 1, Alarm 2)
  • Konfigurovatelná frekvence měření pro přizpůsobení fyzickým charakteristikám baterie
  • Signalizace alarmů pomocí LED (AL1, AL2), displeje a alarmových relé (K1, K2)
  • Automatický test přístroje
  • Nastavitelné provozní režimy relé N/C nebo N/O
  • Zobrazení měřených hodnot na multifunkčním LCD displeji
  • Možnost aktivace paměti poruchy
  • Široký rozsah napájení přístroje
  • Galvanicky oddělené rozhraní RS-485 s protokoly BMS, Modbus RTU a IsoData
  • Možnost ochrany nastavení přístroje heslem

Rozšířené informace

Přístroj ISOMETER® isoBAT425 je určen k monitorování izolačního odporu a napětí baterií během jejich montáže ze samostatných bateriových článků. ISOMETER® isoBAT425 měří hodnotu izolačního odporu RF a rozptylové kapacity Ce baterie vůči zemi. Současně přístroj udává hodnotu jmenovitého napětí Un mezi svorkami baterie L+ a L- a rovněž hodnoty napětí UL+e mezi svorkou UL+ a zemí a UL-e mezi svorkou UL- a zemí.

Výroba baterií sestává ze dvou kroků. První spočívá v sestavení článků baterie do dvou paralelních řetězců (plus a mínus), které nejsou vzájemně propojeny. Během druhého kroku dojde k propojení obou řetězců a vytvoří se tak kompletní baterie. Výsledné naměřené hodnoty umožňují diagnostikovat typ a místo poruchy izolace. Na LC displeji je místo poruchy indikováno znaménky “+” nebo “-” před hodnotou izolačního odporu RF.

Přístroj umožňuje výběrem v menu přiřadit detekovanou poruchu alarmovému relé. Pokud hodnoty RF nebo Un překročí hodnotu reakce nastavenou v menu “AL”, alarmové LED AL1/AL2 a relé K1 a K2 signalizují alarm v souladu s nastaveními v menu “out”. V tomto menu lze dále nastavit režim alarmových relé (n.c./n.o.) nebo aktivovat paměť poruchy.

Pokud hodnoty RF nebo Un překročí hodnotu pro uvolnění (tj. podkročí hodnotu reakce + hysterezi) po celou dobu trvání nastaveného zpoždění uvolnění toff , alarmová relé se přepnou do jejich výchozí pozice a alarmové LED AL1/AL2 zhasnou. Pokud je aktivována paměť poruchy, alarmová relé nepřepnou zpět a LED nezhasnou, a to až do okamžiku stisknutí tlačítka reset nebo přerušení napájení.

Funkčnost přístroje lze testovat pomocí testovacího tlačítka T. Parametry lze nastavovat pomocí LCD displeje a funkčních tlačítek na předním panelu, tuto funkci lze chránit heslem. Nastavení parametrů přístroje je dále možné prostřednictvím sběrnice RS-485/Modbus RTU.

Aplikace

  • Baterie do 500 V DC

Vazebný impedanční člen ZE420

V případě, kdy jsou oba řetězce bateriových článků otevřené, vazební impedanční člen ZE420 poskytuje nízkoimpedanční připojení (10 kΩ) mezi svorkami baterie L+ a L-. Toto připojení je nezbytné pro správnou funkci přístroje isoBAT425. V případě již uzavřených řetězců bateriových článků se vazební člen používá v závislosti na hodnotě vnitřní impedance baterie.

Kromě nízkoimpedančního připojení přístroj dále volitelně zajišťuje proudové omezení na hodnotu 1,5 mA. Začíná se uplaňovat při jmenovitém napětí Un větším než 25 V a zvyšuje vnitřní odpor vazebního členu. V případě zkratu svorek baterie může isoBAT425 signalizovat chybu připojení k monitorované síti. Současně dojde ke zvýšení citlivosti detekce zkratu na svorkách baterie.
Vazební impedanční člen dále obsahuje dva kondenzátory pro dosažení potřebné minimální svodové kapacity systému vůči zemi.

Normy

ISOMETER® isoBAT425 odpovídá standardům:

  • ČSN EN 61557-8, STN EN 61557-8
  • DIN EN 61557-8 (VDE 0413-8): 2015-12/Ber1: 2016-12
  • IEC 61557-8: 2014/COR1: 2016V1.0

Technické údaje

Parametry

Aplikaceautomobily a elektromobily
průmysl
Rozsah pracovních teplot-25 °C … 55 °C
Řídicí obvodybe Ne
Pomocné obvodybe Ne
Hlavní obvodybe Ne
Monitorovaná síť 3(N)ACbe Ne
Monitorovaná síť ACbe Ne
Monitorovaná síť AC/DCbe Ne
Monitorovaná síť DCano Ano
Jmenovité napětí Un DC0 V … 400 V
Tolerance napětí Un+25%
Rozptylová kapacita sítě Ce µF0 F … 1 µF
Hodnota reakce Ran kΩ11 kΩ … 5 MΩ
Propojené sítěbe NE
Generátor pulzů pro vyhledávání poruchy izolacebe Ne
Montáž na DIN lištuano Ano
Montáž pomocí šroubůano Ano
Montáž do panelu/na zeďbe NE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUano Ano
BCOMbe Ne
BSbe Ne
BMSano Ano
isoDataano Ano
CANbe Ne
