Série MiniFLEX MA200 - Pružné převodníky proudu

Pružné převodníky proudu MiniFLEX MA200

Pružné převodníky MINIAmpflex - Rogovského cívky bez mag. obvodu
Typ: AC
Rozsah: 0,5 A ... 3000 A
Délka: 17, 25 a 35 cm
Šířka pásma: 1 MHz
Cena od 12 320 Kč
od 14 907 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatní.

Varianty k produktu Série MiniFLEX MA200 - Pružné převodníky proudu (3)

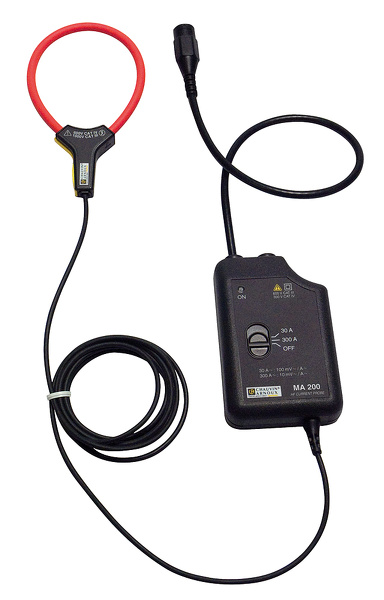

Mini-AmpFLEX MA200 Převodník pružný
Převodník pružný
Mini-AmpFLEX MA200
Pružný převodník MA200 1 ks, 9V baterie 1ks
AC rozsah 0,5 A ... 300 A
Délka převodníku 17cm, připojení banánky 4mm samec, 600V CAT IV
OBJ: P01.1205.70
EAN: 3760171416051
Záruka: 24 m.
Není skladem
Prověříme pro Vás
12 320 Kč/ks
14 907 Kč s DPH
Porovnání
+-
Košík
Série MA200 MiniFLEX - MA201
Převodník pružný
Mini-AmpFLEX MA201
Pružný převodník MA200 1 ks, 9V baterie 1ks
AC rozsah 0,5 A ... 300 A
Délka převodníku 25cm, připojení banánky 4mm samec, 600V CAT IV
OBJ: P01.1205.71
EAN: 3760171416068
Záruka: 24 m.
Není skladem
Prověříme pro Vás
13 850 Kč/ks
16 759 Kč s DPH
Porovnání
+-
Košík

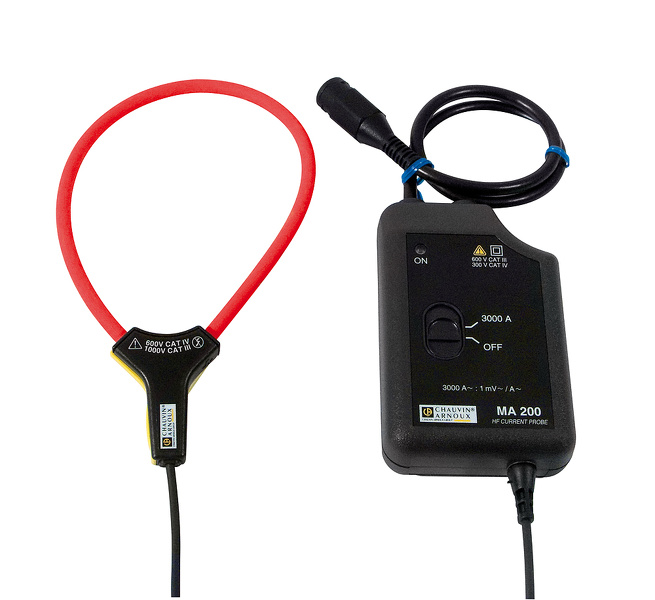

Série MA200 MiniFLEX - MA202
Převodník pružný
Mini-AmpFLEX MA202
Pružný převodník MA200 1 ks, 9V baterie 1ks
AC rozsah 0,5 A ... 3000 A
Délka převodníku 35cm, připojení banánky 4mm samec, 600V CAT IV
OBJ: P01.1205.72
EAN: 3760171417010
Záruka: 24 m.
Není skladem
Prověříme pro Vás
15 270 Kč/ks
18 477 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k Série MiniFLEX MA200 - Pružné převodníky proudu

GHV - velké G
Adaptér napájecí typ MA200
Pro řadu MA200
OBJ: P01.1020.87
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 950 Kč/ks
4 780 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.80 - Sada označovacích kroužků
Náhradní díl
Sada identifikačních kroužků
12 barevných kroužků
OBJ: P01.1020.80
EAN: 3760171412299
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
1 000 Kč/ks
1 210 Kč s DPH
Porovnání
+-
Košík
XF-SS/4 Adaptér
Adaptér
XF-SS/4
BNC samice, 4 mm banánek rozteč 19 mm, CAT III, 600 V, 1 A
Zjistit více
OBJ: 67.9537-21
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
225 Kč/ks
272 Kč s DPH
Porovnání
+-
Košík
XF-F šedá Spojka
Spojka
XF-F šedá
BNC samice pozlacená, BNC samice pozlacená, 500 MHz, CAT III, 300 V, 1 A
Zjistit více
OBJ: 67.9547-28
Záruka: 12 m.
Není skladem
Prověříme pro Vás
252 Kč/ks
305 Kč s DPH
Porovnání
+-
Košík
XLSS-58 černá Prodlužovací vodič BNC
Prodlužovací vodič BNC
XLSS-58 černá
150cm, PVC, BNC samec pozlacený, černá
CAT II, 1000 V, CAT III, 600 V
Zjistit více
OBJ: 67.9770-15021
Záruka: 12 m.
Není skladem
Prověříme pro Vás
477 Kč/ks
578 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Převodníky AC proudu MiniFLEX MA200

Převodníky MA200 lze použít k měření velmi velkých střídavých, sinusových nebo zkreslených proudů bez stejnosměrné složky. Vynikají velmi velkou šířkou pásma a jsou vhodné pro měření rychlých spínacích dějů, výstupů elektronických napájení, atd.

MA200

  • Měření střídavých proudů od 0,5 A do 30 A AC, 100 mV / 1 A
  • Měření střídavých proudů od 0,5 A do 300 A AC, 10 mV / 1 A
  • Šířka pásma DC .. 1 MHz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 2 m
  • Délka převodníku 17 cm

MA201

  • Měření střídavých proudů od 0,5 A do 30 A AC, 100 mV / 1 A
  • Měření střídavých proudů od 0,5 A do 300 A AC, 10 mV / 1 A
  • Šířka pásma DC .. 1 MHz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 2 m
  • Délka převodníku 25 cm

MA202

  • Měření střídavých proudů od 0,5 A do 3000 A AC, 1 mV / 1 A
  • Šířka pásma DC .. 1 MHz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 2 m
  • Délka převodníku 35 cm

Společné parametry

  • Dokonale flexibilní převodníky střídavého proudu
  • Přímé připojení k běžným osciloskopům, wattmetrům, zapisovačům, analyzátorům
  • Velký kmitočtový rozsah vhodný pro měření rychlých dějů, spínanách proudů atd.
  • Malý fázový posuv je zvlášť vhodný pro měření výkonu
  • Vysoká přesnost
  • Dokonalá ergonomie otevření/uzavření dovoluje práci v rukavicích
  • Hmotnost cca 200 g
  • Rozměry 103 x 64 x 28 mm
  • Bezpečnostní kategorie CAT IV / 600 V

Technické údaje

Parametry

ProudAC
ProvedeníPružná Rogovského cívka


Model Roszsah
měření
Měřicí
rozsahy
Délka
senzoru
Převodní
poměr
Poznámka
MA200 0,5 ... 300 A 30 A/300 A 17 cm 100 mV / A
10 mV / A
kabel s BNC konektorem
MA201 0,5 ... 300 A 30 A/300 A 25 cm 100 mV / A
10 mV / A
kabel s BNC konektorem
MA202 0,5 ... 3000 A 3000 A 35 cm 1 mV / A kabel s BNC konektorem
Kmitočtový rozsah 5 Hz ... 1 MHz
Typ. přesnost ≤ 1 %
Typ. fázový posuv při 1 kHz ≤ 1.5°
