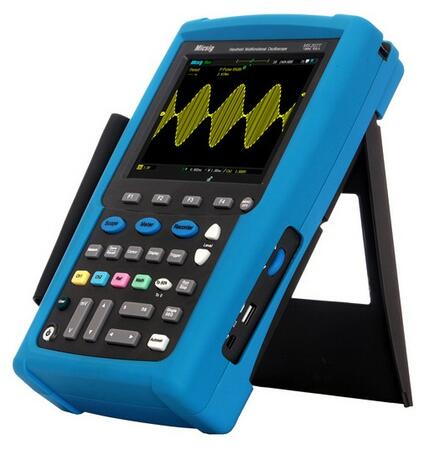

Micsig MS207T - Scopemetr
Dvoukanálový osciloskop s dotykovou obrazovkou
Přenosný bateriový dvoukanálový osciloskop s dotykovou obrazovkou do 70 MHz s vestavěným multimetrem a funkcí záznamu.
Volitelné příslušenství k Micsig MS207T - Scopemetr
Výrobce Multicontact
Balení: Isoprobe III 10:1 ECO, ZGA-S 1ks, GS400 1ks, GM284 1ks, SK-IP 1ks, SCC 1ks
Zjistit více
Výstup 10 mV / A, šířka pásma 1 MHz
Průměr 26 mm, vodič s konektory BNC
Napájení: vestavěný akumulátor nebo microUSB konektor
Zjistit více
Šířka pásma 10 Hz ... 100 kHz
Průměr 52 mm, vodič s konektorem BNC (délka 1,5 m)
Zjistit více
Zjistit více
Zjistit více
Popis výrobku
- Digitální osciloskop s šířkou pásma 70 MHz

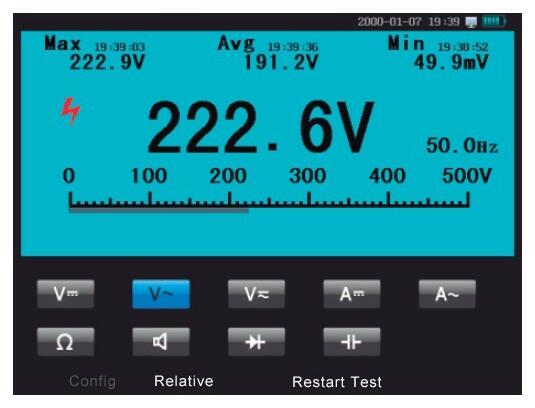

- Dva osciloskopové a jeden multimetrový kanál
- Vzorkování v reálném čase až 1 GS/s (jednokanálový režim 1GS/s. dvoukanálový režim 500MS/s)
- Doba náběhu 5 ns
- Maximální zachycení 50.000 wfms/s
- 8 bitové AD vzorkování, vysoká rozlišovací schopnost

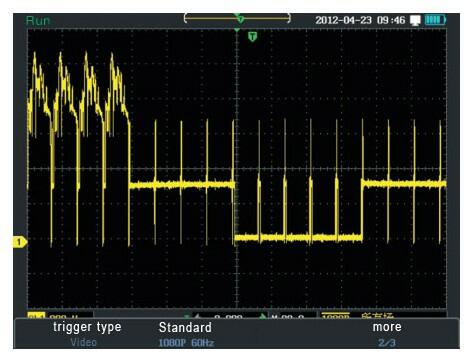

- Režim spouštění signálu (trigger) pro sériové sběrnice (UART - RS232/RS422/RS485, LIN, SPI, I2C, 1553B, 429) a HD Video (PAL, NTSC, SECAM, 720p, 1080i, 1080p)
- Hloubka paměti 240Kpts (jednokanálový režim), 120Kpts (dvoukanálový režim)

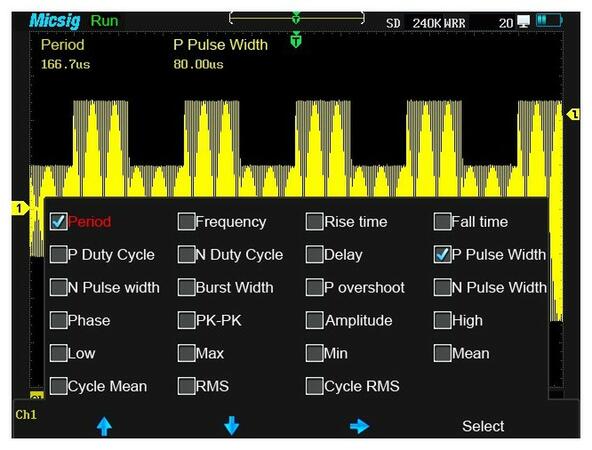

- 31 přednastavených měření, kurzory (horizontální, vertikální, kombinované), zoom
- 3 možnosti ovládání - dotykové, tlačítkové, nebo pomocí bočního rolovacího kolečka
- Rychlý úchop a přiblížení pomocí dotykové obrazovky
- Virtuální klávesnice
- 5,7" TFT LCD dotykový displej s rozlišením 640x480 bodů, 16 bitová barevná hloubka
- Rychlá odezva ovládání
- Podporuje USB Master/Slave rozhraní - dovoluje připojit zařízení nebo připojit osciloskop k PC (standardní USB k připojení zařízení, miniUSB k připojení k PC)
- Vyměnitelný akumulátor Li 7,4V/6000mAh (volitelně 7,4V/9000mAh)
- Rozměry 254x160x60 mm, hmotnost 1380 g
Technické údaje
Parametry
Typ | Digitální |
---|---|
Zobrazení | LCD dotykový |
Šířka pásma | 100 MHz |
Počet vstupů | 2 |
Izolované vstupy | Ne |
Vzorkovací rychlost | 1 GS/s |
Opakované děje | 1 GS/s |
Vertikální rozlišení | 8 Bit |
Citlivost vstupu / dílek | 5 mV … 20 V |
Časová základna / dílek | 4 ns … 10 s |
Multimetr | Ano |
Analýza sběrnic - BUSHealth | Ano |
Rozhraní NFC | Ne |
Provoz na baterie | Ano |
El. bezpečnost CAT | 3 |
