Ochranné kryty připojovacích svorek
Dotaz na produktPorovnat
Popis výrobku
Ochranné kryty připojovacích svorek.Rozšířené informace
Použití

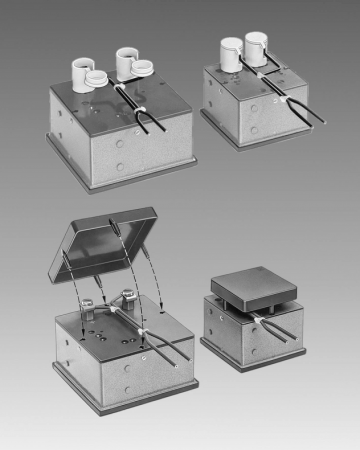

Ochranné objímky, celoplošné kryty zadních stěn a krycí víka připojovacích svorek slouží k ochraně osob proti nebezpečnému dotyku. Tyto ochranné prvky jsou konstruovány podle norem VBG 4/DIN 57 106, kap. 100 a splňují požadavky na bezpečnou ochranu prstů a hřbetu rukou.
Ochranné objímky K-série se nasazují jednoduchým způsobem na třmeny připojovacích svorek nebo předřadné odpory přístrojů; připojovací šrouby zůstávají přístupné.
Ochranná pouzdra M-série se nasazují na připojovací svorky a jsou s nimi pevně spojeny. Před připojením vodiče se otevře víčko pouzdra, vodič se připojí a víčko znovu uzavře.
Celoplošné kryty zadních stěn a krycí víka svorek se nasazují do vyhloubených otvorů na zadní straně přístrojů a zatlačením se upevní. Sejmutí krytů a vík je velice snadné i bez užití nástroje.

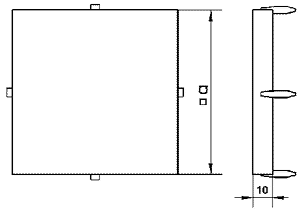

Rozměrový náčrtek
| Ochrana proti dotyku K-série - celoplošný kryt zadní stěny |
 |
| Rozměry [mm] | Q 48 K | Q 72 K | Q 96/144 K |
|---|---|---|---|
| a | 42,5 | 66 | 90 |
| b | 42,5 | 66 | 86 |
| Ochranná objímka a krycí desky | |||
 |
| Ochrana proti dotyku M-série - krycí víko svorek |
 |
| Rozměry [mm] | Q 72 | Q 96 | Q 144 |
|---|---|---|---|
| a | 58 | 80 | 130 |
| Ochranná objímka a krycí desky | ||||
|
||||
Technické údaje
| pro K-sérii | |
| Celoplošný kryt zadní stěny | pro přístroje velikostí: 48×48, 72×72, 96×96, 144×144 |
|---|---|
| Ochranná objímka | pro přístroje s připoj. svorkami: šestihrany s vnitřním závitem, šroubem M4 a třmenem E3 |
| pro M-sérii | |
| Krycí víko připojovacích svorek | pro většinu přístrojů velikostí: 72×72, 96×96, 144×144 |
| Ochranné pouzdro SW 6 | pro voltmetry a ampérmetry ≤ 4 A |
| Ochranné pouzdro SW 10 | pro ampérmetry > 4 A...≤ 30 A |
| Gumový návlek | pro přístroje s připojovacími šrouby M5 nebo M6 |
