Počitadla provozních hodin

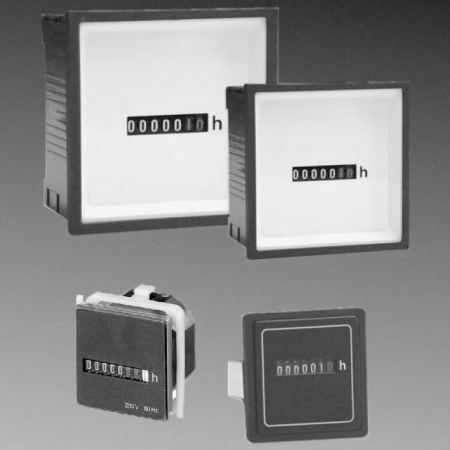

Počitadla provozních hodin BWQ, BGQ, BW a BG.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Počitadla provozních hodin BWQ, BGQ, BW a BG.Rozšířené informace
Použití
Počitadla provozních hodin ukazují dobu, po kterou bylo vozidlo, stroj nebo zařízení v provozu.
Typy BW... se používají pro zařízení napájená střídavým napětím o kmitočtu 50 nebo 60 Hz, typy BG...obsahují krystalem řízený hodinový strojek a jsou napájeny stejnosměrným napětím.
Hnací ústrojí
| BWQ | synchronním motorkem |
|---|---|
| BGQ | krokovým motorkem s elektronickým, krystalem řízeným hodinovým strojkem |
Elektrické vlastnosti
| Měřená veličina | čas |
|---|---|
| Stupeň krytí | IP 50 (BWQ/BGQ 48) IP 52 (BWQ/BGQ 72/96) IP 00 svorky bez ochrany |
| Jmenovité izolační napětí | 660 V |
| Zkušební napětí | 2 kV při kmitočtu 50 Hz, po dobu 1 min (podle DIN 57 410) |
Měřicí rozsahy
| jmenovitý kmitočet BW... | 50 Hz | ||
|---|---|---|---|
| rozsah čítání | |||
| BWQ/BGQ 48/72/96 | 00.000,00...99.999,99 h | ||
| provozní napětí | příkon | tolerance | |
| BWQ 48 | 24 V st | cca 1,5 VA | ±15% |
| 115 V st | cca 1,5 VA | ±15% | |
| 230 V st | cca 1,5 VA | ±15% | |
| BWQ 72/96 | 115 V st | cca 2 VA | + 10% až ...15% |
| 230 V st | cca 2 VA | + 10% až ...15% | |
| BGQ 48 | 12...48 V ss | cca 20 mW při 12 V | ±10% |
| BGQ 72/96 | 10...27 V ss | 7,5...30 mA | |
Indikace
| Velikost číslic | |
| BWQ/BGQ 48 | 2×4,4 mm... |
|---|---|
| BWQ/BGQ 72/96 | 2×4 mm... |
| Barva číslic | |
| BWQ/BGQ 72/96 | číslice před desetinnou čárkou jsou bílé na černém pozadí, číslice za desetinnou čárkou jsou černé na bílém pozadí... |
| BWQ/BGQ 48 | číslice za desetinnou čárkou jsou červené na černém pozadí... |
| Průběžná ind. | |
| BWQ/BGQ 48/72/96 | ozubeným kolem... |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | |
| BW... | jako kmitočet sítě |
|---|---|
| BG... | ±0,01 % za 24 h |
| Jmenovité podmínky | |
| Teplota okolí | 23°C ± 1 K |
| Kmitočet (BW...) | jmenovitý kmitočet |
| Provozní napětí | podle uvedené tolerance |
| Vstupní veličina | jm. hodnota měřicího rozsahu |
Mezní hodnoty ovlivňujících veličin
| Rozsah teplot okolí | -15...+ 50 °C (BWQ 48) -10...+ 60 °C (BWQ 72/96) -10...+ 50 °C (BGQ) |
|---|---|
| Vibrační odolnost BWQ 72/96 |
5...10 g, 10...50 Hz (3 roviny po 2 hod, ampl. 1 mm) |

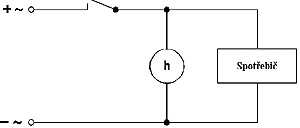

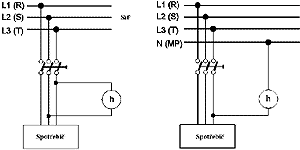

Schémata připojení
 |
 |
Rozměrový náčrtek

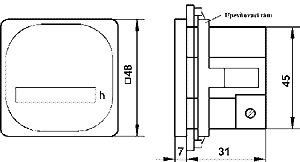

| BWQ/BGQ 48 | ||||||||||
 |
||||||||||

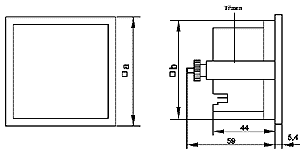

| BWQ/BGQ 72/96 | ||||||||||
 |
|
|||||||||
Technické údaje
| Provozní poloha | libovolná |
|---|---|
| Materiál pouzdra | plast se samozhášecími přísadami |
| Průčelí | plastové |
| Konstrukční provedení pouzdra | |
| BWQ/BGQ 48/72/96 | čtvercové pouzdro pro zabudování do panelů s možností řadového uspořádání |
| Barva čelního rámečku | |
| BWQ/BGQ 48/72/96 | tmavá |
| Způsob upevnění | |
| BWQ/BGQ 48 | rámem |
| BWQ/BGQ 72/96 | třmenem |
| Připojovací svorky | |
| BWQ/BGQ 48/72/96 | pro ploché zástrčky 6,3×8 mm nebo šroub se třmenem |
| Rozměry [mm] | BWQ/BGQ 72 | BWQ/BGQ 96 | BWQ/BGQ 48 |
| Čelní rámeček | 72 | 96 | 48 |
|---|---|---|---|
| Pouzdro | 67,5 | 91,5 | 45 |
| Konstrukční hloubka | 59 | 59 | 31 |
| Výřez | 68,3+0,4 | 92+0,8 | 46 |
| Tloušťka panelu | 1...10 (bez zkrácení třmene) | 1...10 | |
| Hmotnost cca | |||
| BWQ BGQ |
115 g 120 g |
140 g 145 g |
70 g |
