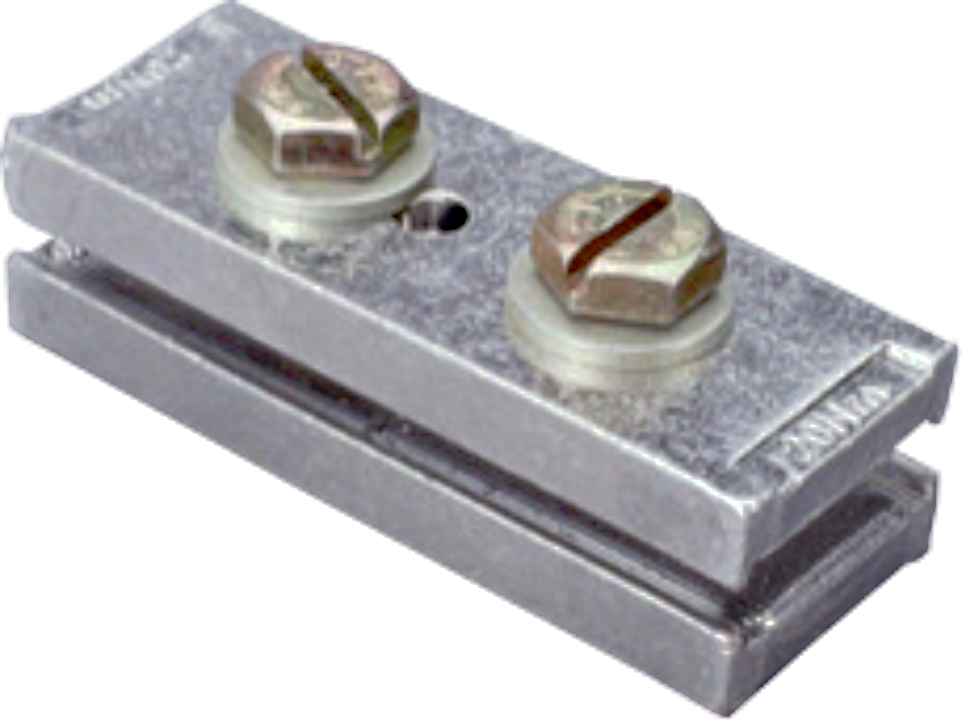

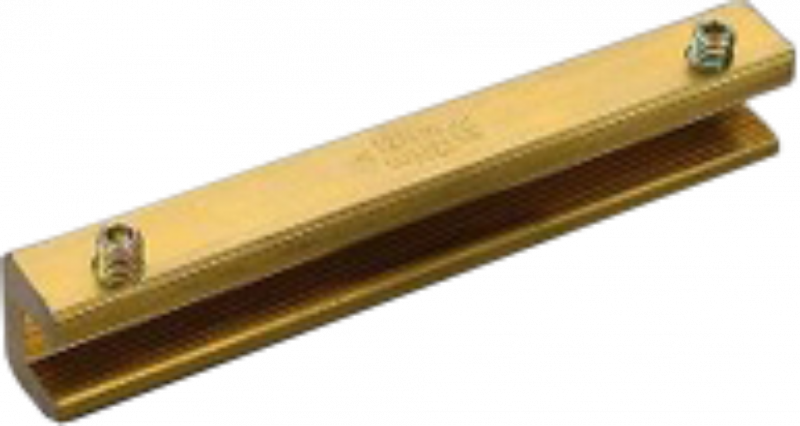

Svorky pro podélné spojení sběrnic

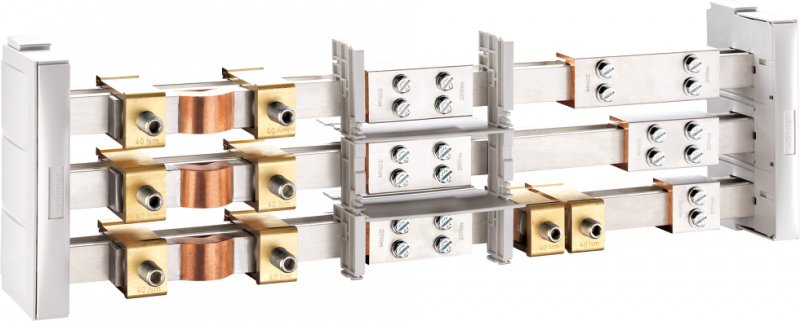

Svorky použitelné pro spojení dvou přípojnic stejných rozměrů. Pro ploché i profilové přípojnice s proudovou zatížitelností do 2500 A.
Cena od 350 Kč
od 423,50 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (11)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Svorky pro podélné spojení sběrnic (11)

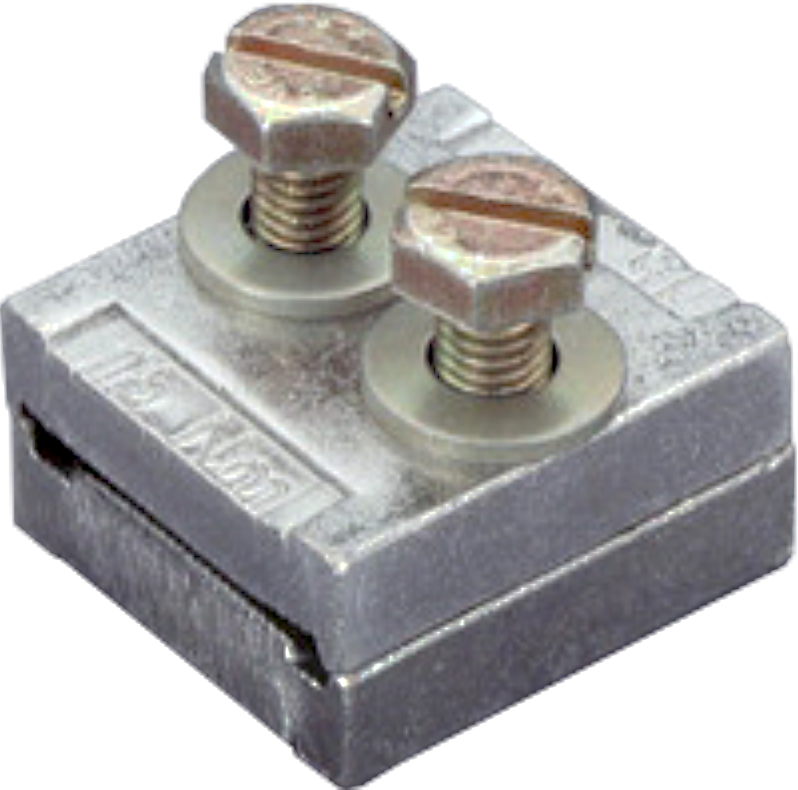

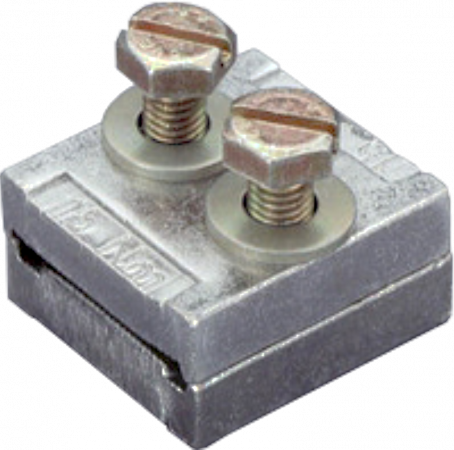

Podélná spojka

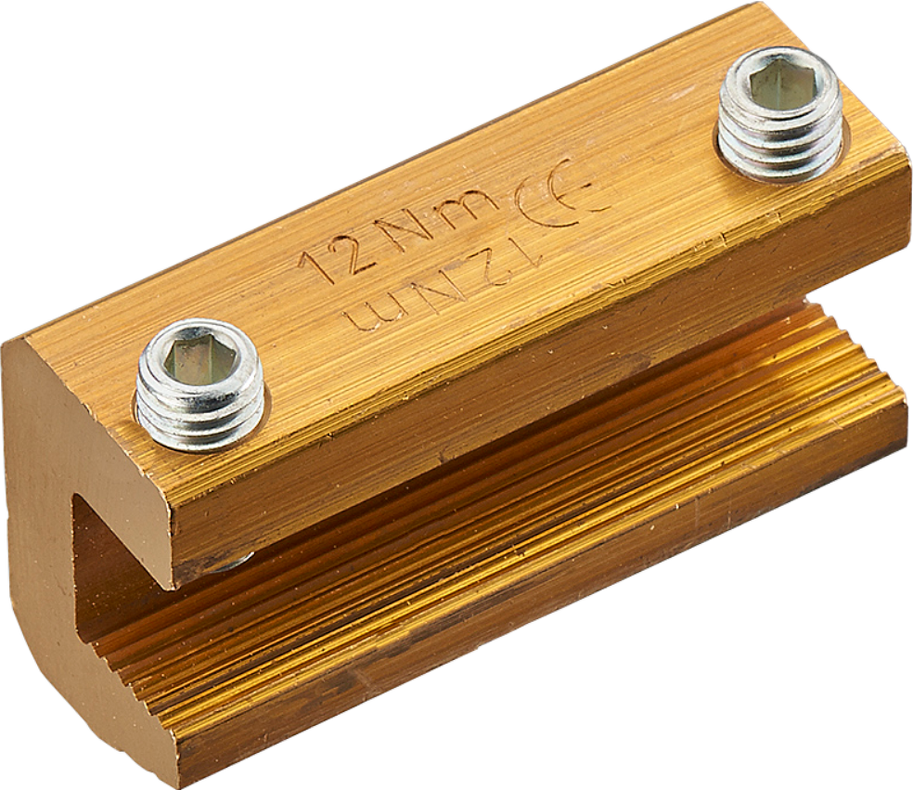

Spojka přípojnicová, pro tl. 12-20, 55mmPro přípojnice: 12, 15, 20 x 5, 10 mm; jm. proud: 520 A; rozměry: 55 x 29 x 20 mm; 2 upínací šrouby M8;
OBJ: 01166.000
EAN: 4021267011666
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
350 Kč/ks
423,50 Kč s DPH
+-

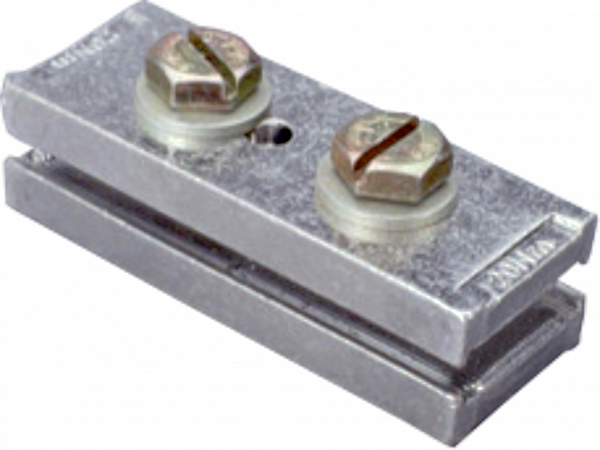

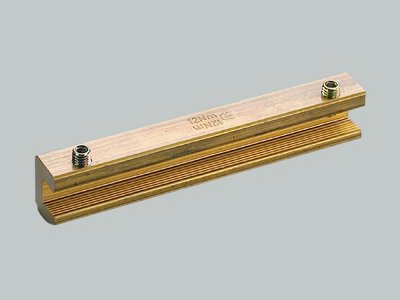

Podélná spojka

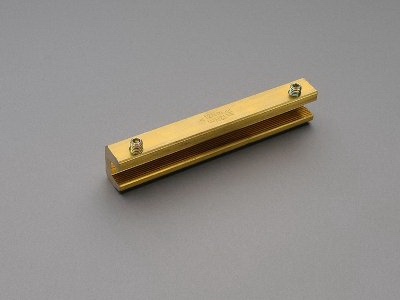

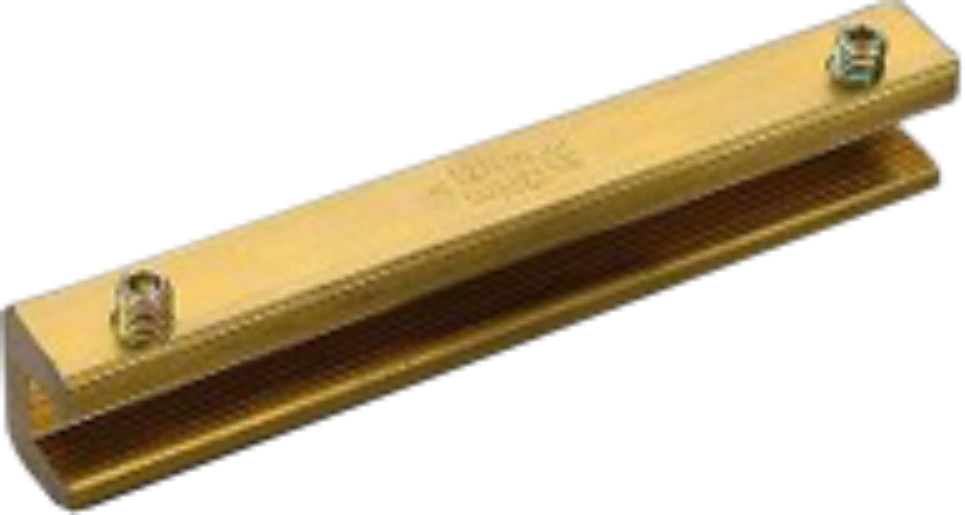

Spojka přípojnicová, pro tl. 12-20, 150mmPro přípojnice: 12, 15, 20 x 5, 10 mm; jm. proud: 630 A; rozměry: 150 x 36 x 20 mm; 2 upínací šrouby M8;
OBJ: 01193.000
EAN: 4021267011932
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
702 Kč/ks
849,42 Kč s DPH
+-

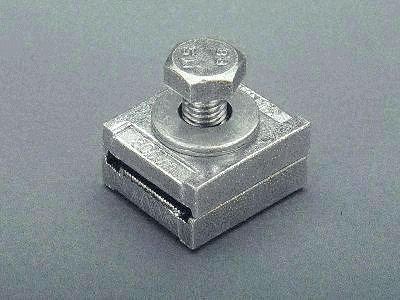

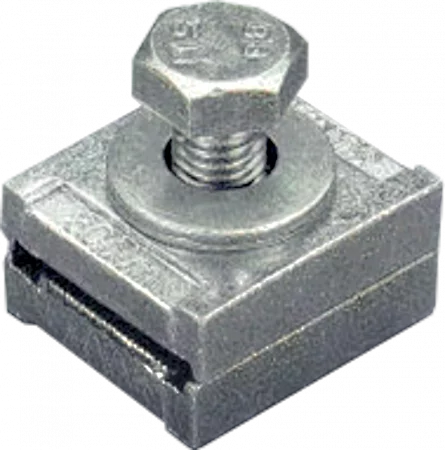

Podélná spojka

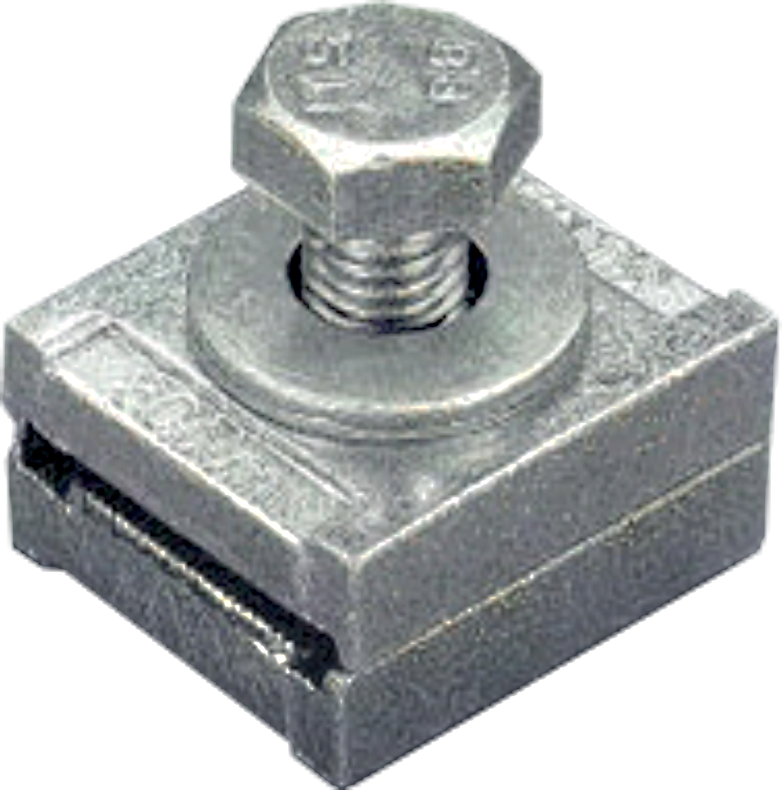

Spojka přípojnicová, pro tl. 20-30, 40mmPro přípojnice 20, 25, 30 x 5, 10 mm; jm. proud: 630 A; rozměry: 40 x 37 x 20 mm; 1 upínací šroub M12;
OBJ: 01823.000
EAN: 4021267018238
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
410 Kč/ks
496,10 Kč s DPH
+-

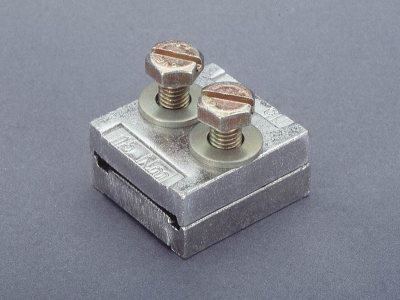

Podélná spojka
Spojka přípojnicová, pro tl. 20-30, 40mmPro přípojnice 20, 25, 30 x 5, 10 mm; jm. proud: 630 A; rozměry: 40 x 37 x 20 mm; 2 upínací šrouby M8;
OBJ: 01990.000
EAN: 4021267019907
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
418 Kč/ks
505,78 Kč s DPH
+-
Podélná spojka

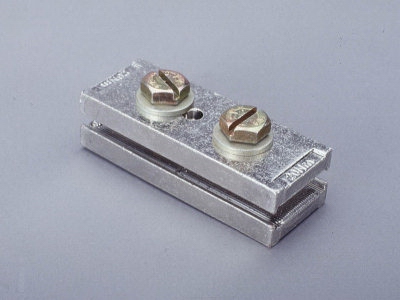

Spojka přípojnicová, pro tl. 20-30, 95mmPro přípojnice 20, 25, 30 x 5, 10 mm; jm. proud: 630 A; rozměry: 95 x 37 x 25 mm; 2 upínací šrouby M10;
OBJ: 01141.000
EAN: 4021267011413
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
754 Kč/ks
912,34 Kč s DPH
+-
Podélná spojka

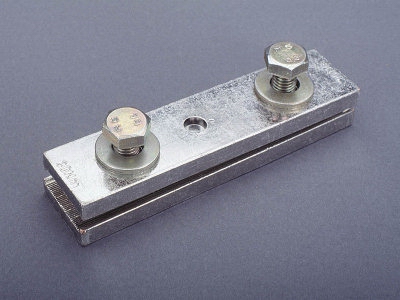

Spojka přípojnicová, pro tl. 20-30, 150mmPro přípojnice: 20, 25, 30 x 5, 10 mm; jm. proud: 630 A; rozměry: 150 x 37 x 25 mm; 2 upínací šrouby M12;
OBJ: 01886.000
EAN: 4021267018863
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 026 Kč/ks
1 241,46 Kč s DPH
+-

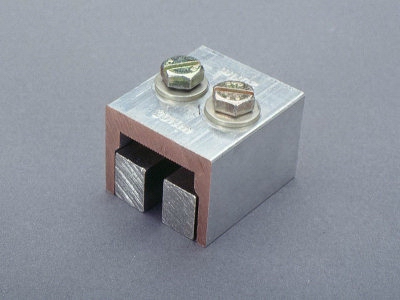

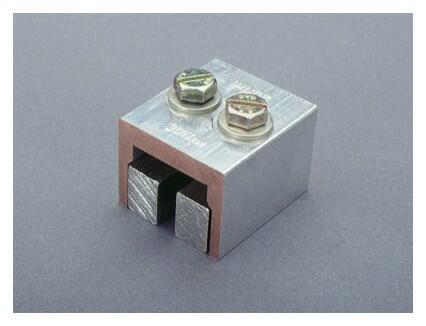

Podélná spojka
Spojka přípojnicová, H-profil, 50mmPro přípojnice 1600A, délka 50mm, pro H-profil, povolená vzdálenost mezi systémy 9 - 20mm;
OBJ: 01827.000
EAN: 4021267018276
Záruka: 24 m.
Není skladem
Prověříme pro Vás
735 Kč/ks
889,35 Kč s DPH
+-
Podélná spojka

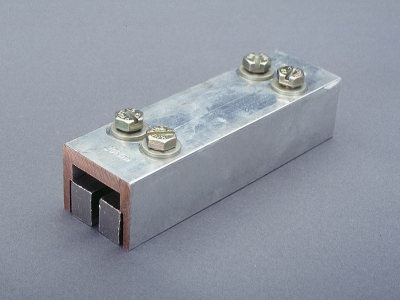

Spojka přípojnicová, H-profil, 95mmPro přípojnice 1600A, délka 95mm, pro H-profil, povolená vzdálenost mezi systémy 50 - 60mm;
OBJ: 01145.000
EAN: 4021267011451
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 294 Kč/ks
1 565,74 Kč s DPH
+-

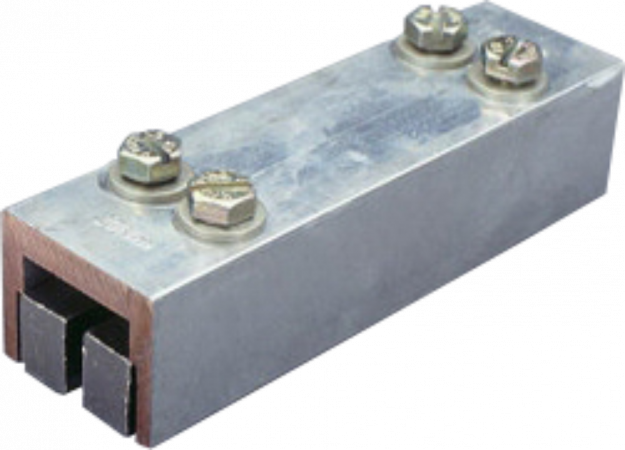

Podélná spojka

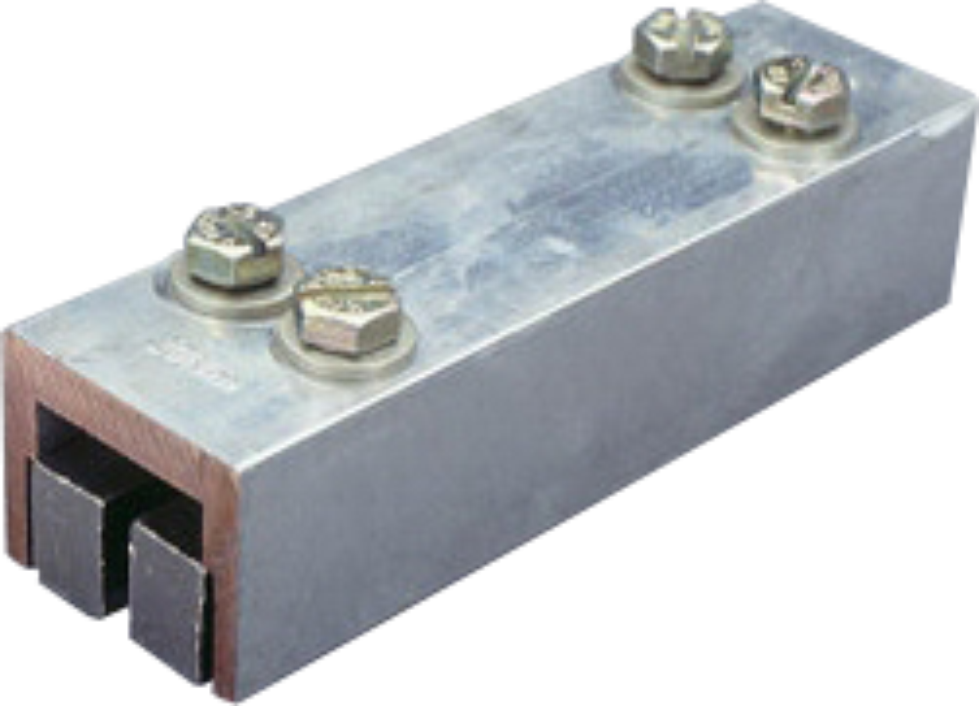

Spojka přípojnicová, H-profil, 150mmPro přípojnice 1600A, délka 150mm, pro H-profil, povolená vzdálenost mezi systémy 100 - 110mm;
OBJ: 01829.000
EAN: 4021267018290
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
1 850 Kč/ks
2 238,50 Kč s DPH
+-

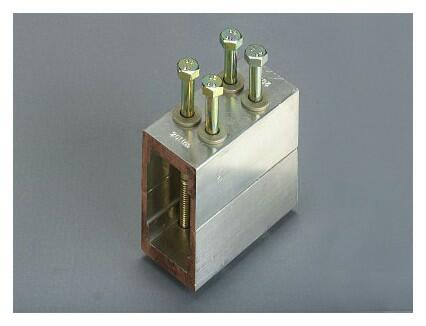

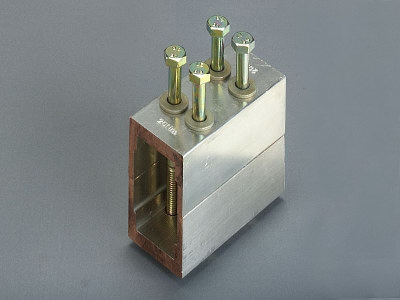

Podélná spojka
Spojka přípojnicová, HH-profil, 95mmPro přípojnice 2500A, délka 95mm, pro HH-profil, povolená vzdálenost mezi systémy 50 - 60mm;
OBJ: 01274.000
EAN: 4021267012748
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
1 383 Kč/ks
1 673,43 Kč s DPH
+-
Podélná spojka

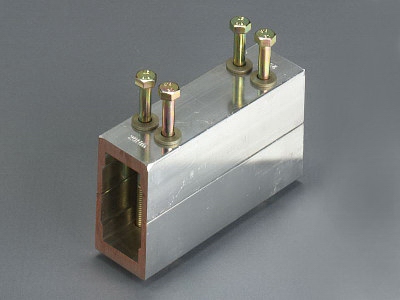

Spojka přípojnicová, HH-profil, 150mmPro přípojnice 2500A, délka 150mm, pro HH-profil, povolená vzdálenost mezi systémy 100 - 110mm;
OBJ: 01275.000
EAN: 4021267012755
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 995 Kč/ks
2 413,95 Kč s DPH
+-
Popis výrobku
- K podélnému spojení dvou shodných plochých přípojnic bez vrtání
- Použitelné pro systémy přípojnic: 30Compact, 60Classic a 185Power
Rozšířené informace

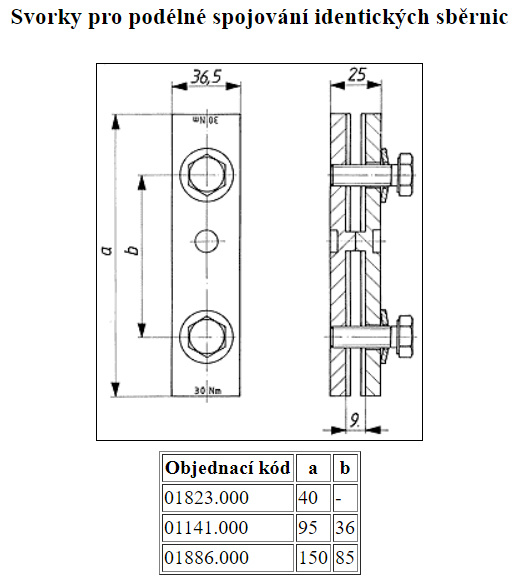

| Obj. číslo | Proudová zatížitelnost [A] | Celková délka svorky [mm] | Přemosťovací vzdálenost [mm] | Spojované přípojnice | Rozměry |
|---|---|---|---|---|---|
| 01823.000 | 630 | 40 | 13 - 20 | 20 - 30×5/10 | Rozměr 01823.000 |
| 01990.000 | 630 | 40 | 9 - 20 | 20 - 30×5/10 | |

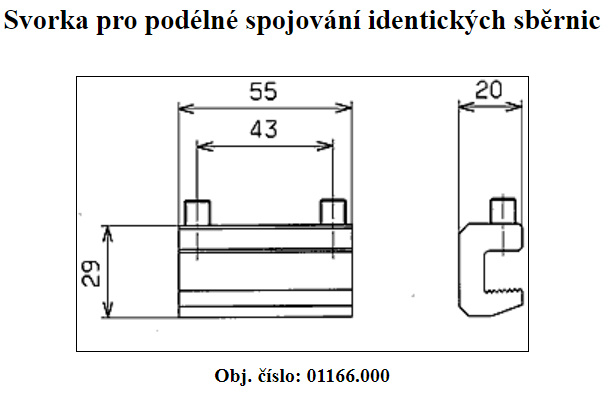

| 01166.000 | 630 | 55 | 5 - 10 | 12 - 20×5/10 | Rozměr 01166.000 |
| 01193.000 | 630 | 150 | 100 - 110 | 12 - 20×5/10 | |
| 01141.000 | 630 | 95 | 50 - 60 | 20 - 30×5/10 | Rozměr 01141.000 |
| 01886.000 | 630 | 150 | 100 - 110 | 20 - 30×5/10 | Rozměr 01886.000 |

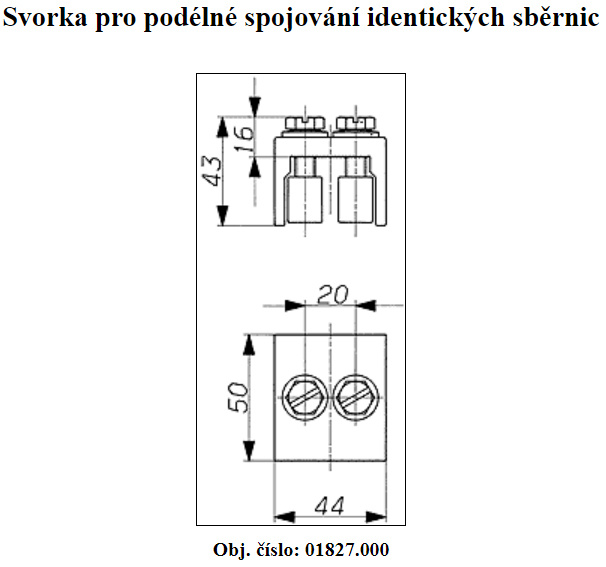

| 01827.000 | 1600 | 50 | 9 - 20 | T-profil, H-profil | Rozměr 01827.000 |

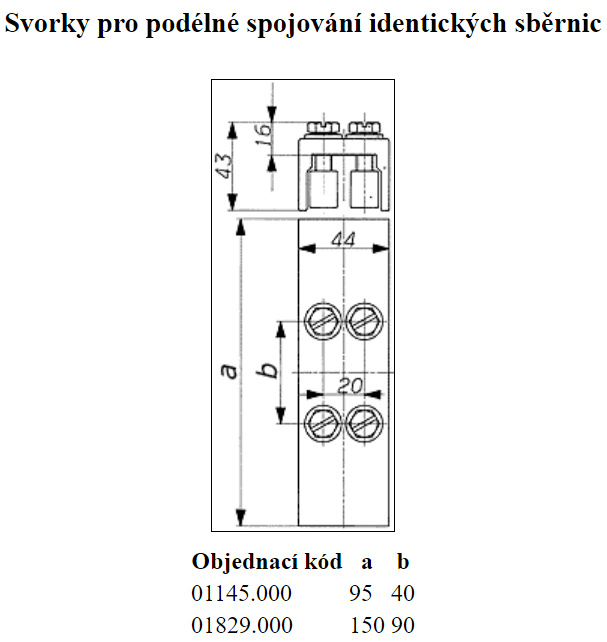

| 01145.000 | 1600 | 95 | 50 - 60 | T-profil, H-profil | Rozměr 01145.000 |
| 01829.000 | 1600 | 150 | 100 - 110 | T-profil, H-profil | Rozměr 01829.000 |

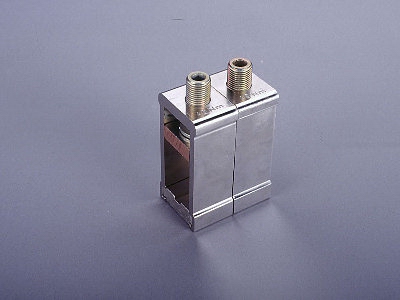

| 01905.000 | 1600 | 70 | - | T-profil, H-profil | |
| 01274.000 | 2500 | 95 | 50 - 60 | HH-profil | |
| 01275.000 | 2500 | 150 | 100 - 110 | HH-profil | |
Speciální ohebné spojovací svorky |
|||||

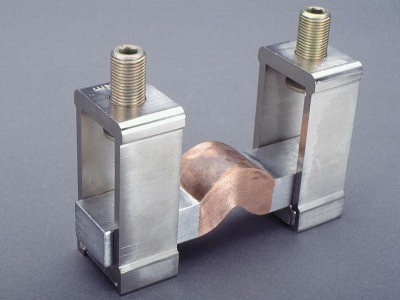

| 30322.000 | 1600 | 150 | Pro ohebné spojení | T-profil, H-profil | |

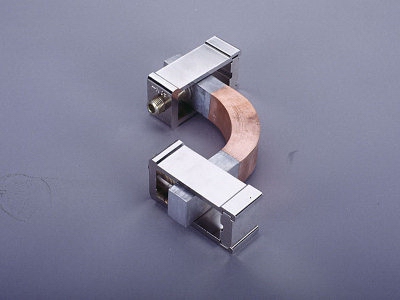

| 30473.000 | 1600 | - | Pro ohebné spojení 90° | T-profil, H-profil | |

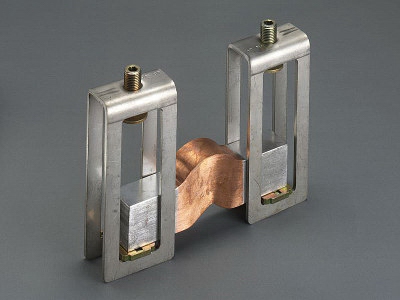

| 01295.000 | 2500 | 150 | Pro ohebné spojení | HH-profil | |
