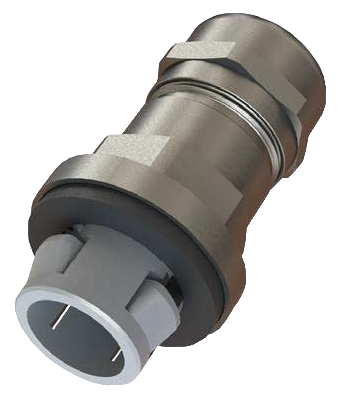

Poniklovaná kabelová vývodka se západkou
Mosazné kabelové průchodky se používají, kde je možný výskyt par nebo vyšších teplot. Jsou určeny do zvláštních prostředí, kde nelze použít plastových průchodek.
Cena od 122,50 Kč
od 148,23 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (5)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu Poniklovaná kabelová vývodka se západkou (5)
Poniklovaná kabelová vývodka se západkou
Poniklovaná kabelová vývodka se západkou, O 16, mosazVelikost: O 16; Provedení / barva: mosaz;
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Poniklovaná mosaz; Balení: 100 ks
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Poniklovaná mosaz; Balení: 100 ks
OBJ: BBOS-11
Záruka: 24 m.
Není skladem
Prověříme pro Vás
122,50 Kč/ks
148,23 Kč s DPH
+-
Poniklovaná kabelová vývodka se západkou
Poniklovaná kabelová vývodka se západkou, O 20, mosazVelikost: O 20; Provedení / barva: mosaz;
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Poniklovaná mosaz; Balení: 50 ks
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Poniklovaná mosaz; Balení: 50 ks
OBJ: BBOS-12
Záruka: 24 m.
Není skladem
Prověříme pro Vás
138,60 Kč/ks
167,71 Kč s DPH
+-
Poniklovaná kabelová vývodka se západkou
Poniklovaná kabelová vývodka se západkou, O 25, mosazVelikost: O 25; Provedení / barva: mosaz;
Upínací rozsah / průměr / objem: 11,0 - 17,0 mm;
Materiál: Poniklovaná mosaz; Balení: 25 ks
Upínací rozsah / průměr / objem: 11,0 - 17,0 mm;
Materiál: Poniklovaná mosaz; Balení: 25 ks
OBJ: BBOS-EU-13
Záruka: 24 m.
Není skladem
Prověříme pro Vás
199,80 Kč/ks
241,76 Kč s DPH
+-
Poniklovaná kabelová vývodka se západkou
Poniklovaná kabelová vývodka se západkou, O 32, mosazVelikost: O 32; Provedení / barva: mosaz;
Upínací rozsah / průměr / objem: 15,0 - 21,0 mm;
Materiál: Poniklovaná mosaz; Balení: 20 ks
Upínací rozsah / průměr / objem: 15,0 - 21,0 mm;
Materiál: Poniklovaná mosaz; Balení: 20 ks
OBJ: BBOS-EU-14
Záruka: 24 m.
Není skladem
Prověříme pro Vás
304,90 Kč/ks
368,93 Kč s DPH
+-
Poniklovaná kabelová vývodka se západkou
Poniklovaná kabelová vývodka se západkou, O 40, mosazVelikost: O 40; Provedení / barva: mosaz;
Upínací rozsah / průměr / objem: 19,0 - 28,0 mm;
Materiál: Poniklovaná mosaz; Balení: 10 ks
Upínací rozsah / průměr / objem: 19,0 - 28,0 mm;
Materiál: Poniklovaná mosaz; Balení: 10 ks
OBJ: BBOS-EU-15
Záruka: 24 m.
Není skladem
Prověříme pro Vás
460,80 Kč/ks
557,57 Kč s DPH
+-
Volitelné příslušenství k Poniklovaná kabelová vývodka se západkou
Nástroj na demontáž kab. vývodek se západkou
Nástroj na demontáž kab. vývodek se západkou, O 16, plastVelikost: O 16; Provedení / barva: plast;
Upínací rozsah / průměr / objem: 16 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 16 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Nástroj na demontáž kab. vývodek se západkou
Nástroj na demontáž kab. vývodek se západkou, O 20, plastVelikost: O 20; Provedení / barva: plast;
Upínací rozsah / průměr / objem: 20 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 20 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Nástroj na demontáž kab. vývodek se západkou
Nástroj na demontáž kab. vývodek se západkou, O 25, plastVelikost: O 25; Provedení / barva: plast;
Upínací rozsah / průměr / objem: 25 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 25 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Nástroj na demontáž kab. vývodek se západkou
Nástroj na demontáž kab. vývodek se západkou, O 32, plastVelikost: O 32; Provedení / barva: plast;
Upínací rozsah / průměr / objem: 32 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 32 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Nástroj na demontáž kab. vývodek se západkou
Nástroj na demontáž kab. vývodek se západkou, O 40, plastVelikost: O 40; Provedení / barva: plast;
Upínací rozsah / průměr / objem: 40 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 40 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Popis výrobku
Poniklované mosazné kabelové průchodky se západkou jsou určeny pro rychlou montáž bez nutnosti utažení maticí. Jejiech výhodou použití je prostředí, kde nelze použít plastových průchodek.
Výhody
- Vysoký stupeň krytí IP66/IP68
- Snadná demontáž
- Pevná konstrukce
- Zvláštní prostředí
- Jednoduchá a rychlá instalace
Instalace
Montáž se provádí zasunutím kabelové průchodky do předem vyvrtaném otvoru. Ujistěte se, že je těsnění správně umístěno na vnější straně skříně a že otvor je bez otřepů. Po jejím vložení ji utáhněte otočením ve směru hodinových ručiček. Po-té už stačí provléci kabel a otočením hlavice kabel utáhnut.
Demontáž
Před demontáží odstraňte z průchodky všechny kabely, jinak hrozí poškození jejich izolace. Demontáž se provádí pomocí demontážního nástroje, který se nasadí na západku průchodky a zatlačením na demontážní nástroj se jednotlivé západky zasunou do vnitřní části průchodky. Tím lze průchodku celou vyjmout z předvrtaného otvoru.
Rozšířené informace
Obecné technické údaje
| Materiál | poniklovaná mosaz |
|---|---|
| Těsnící kroužek | chloroplen CR |
| Montážní poloha | variabilní |
| Tloušťka stěny | 0,5 - 4,0 mm |
| Odolnost proti ohni | V2 - dle UL94 |
| Stupeň krytí | IP66 / IP68 - 5 bar po dobu 30 min. |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
| Schválení | UV File no. SERCOVAM RES 107 572 dle UL 514B vyrobeno dle DIN EN 62444/50262 |
| Příslušenství (zvlášť objednat) | - nástroj pro demontáž (standardně je dodáván jeden nástroj na balení) - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
| Vývodky se západkou jsou určeny pro tloušťku stěny - E [mm]: 0,5 - 4,0. | |
Velikosti průchodek
| Velikost | Upínací rozsah Ø [mm] |
Hloubka SL [mm] |
Velikost klíče SW [mm] |
Výška těla H [mm] |
Objednací číslo |
|||
| Ø 16 | 5,0 - 10,0 | 9,0 | 20,0 | 45,0 | BBOS-11 | |||
|---|---|---|---|---|---|---|---|---|
| Ø 20 | 6,0 - 12,0 | 9,0 | 22,0 | 44,0 | BBOS-12 | |||
| Ø 25 | 11,0 - 17,0 | 9,0 | 27,0 | 46,0 | BBOS-EU-13 | |||
| Ø 32 | 15,0 - 21,0 | 9,0 | 34,0 | 54,0 | BBOS-EU-14 | |||
| Ø 40 | 19,0 - 28,0 | 9,0 | 43,0 | 60,0 | BBOS-EU-15 | |||
| Pro tloušťku stěny - E [mm]: 0,5 - 4,0 | ||||||||
Rozměry průchodky BBOS
Nástroj pro demontáž
| Velikost | Objednací číslo | ID Ø [mm] | Výška H [mm] | Balení |
Rozměry nástroje |
| Ø 16 | BEX-16 | 16,0 | 13,0 | 10 |  |
|---|---|---|---|---|---|
| Ø 20 | BEX-20 | 20,0 | 13,0 | 10 | |
| Ø 25 | BEX-25 | 25,0 | 13,0 | 10 | |
| Ø 32 | BEX-32 | 32,0 | 13,0 | 10 | |
| Ø 40 | BEX-40 | 40,0 | 15,5 | 10 |
Technické údaje
Parametry
| Základní rozdělení | Kabelové vývodky pro průmysl |
|---|---|
| Příslušenství |  Ne |
| Materiál | Kov |
