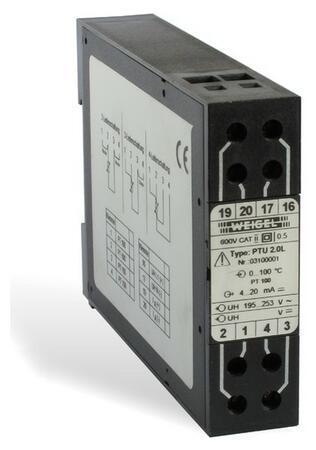

Měřicí převodník teploty (Pt 100), dva kanály.
Použití
Měřicí převodník PTU 2.0 L měří teploty (se snímačem teplot Pt 100) a převádí je na vnucený stejnosměrný proudový signál. Tento výstupní signál může být indikován ukazovacím měřicím přístrojem nebo může být použit pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Napájecí napětí převodníku se přivádí na samostatný vstup pomocného napájení. Vstup a výstup jsou galvanicky odděleny od pomocného napájení. Výstup je odolný proti zkratu a rozpojení.
Popis funkce
Měřicí převodník PTU 2.0 L převádí změnu odporu snímače Pt 100 (podle DIN 43 760, popř. DIN IEC 751) na elektrický signál úměrný teplotě. Vstupní diferenciální člen zesiluje úbytek stejnosměrného napětí na snímači. Snímač může být připojen dvou, tří nebo čtyřvodičovým zapojením. Koncový stupeň zesiluje signál na unifikovaný vnucený stejnosměrný proud. Snímač je napájen interním zdrojem konstantního proudu.

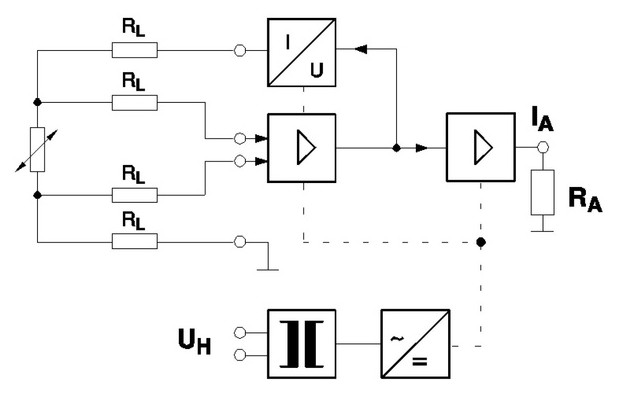

Funkční schéma
Vstupní veličiny
| Vstupní veličina |
teplota (odporový snímač Pt 100) |
| Měřicí rozsah |
TE1...TE2=TE1 + ΔT |
| Vstup |
bezpotenciálový diferenciální vstup |
| Připojení |
| 2vodičové zapojení |
součet odporů přívodů nesmí být vyšší než 200 mΩ, vyšší odpory se projeví na výsledku měření |
| 3vodičové zapojení |
odpory přívodů můsí být stejné, chyba vlivem odporu přívodů do hodnoty max. 100 Ω/vodič je zanedbatelná |
| 4vodičové zapojení |
max. odpor přívodu je 100 Ω/vodič, odpory jednotlivých vodičů mohou mít různé hodnoty |
| Počáteční hodnoty TE1 | Měřicí rozpětí ΔT |
| -200 °C |
100 K |
| -150 °C |
150 K |
| -100 °C |
200 K |
| -50 °C |
300 K |
| 0 °C |
400 K |
| 50 °C |
500 K |
| 100 °C |
600 K |
| 150 °C |
700 K (jen pro TE1 ≤ 100 °C) |
| 200 °C |
800 K (jen pro TE1 ≤ 0 °C)
900 K (jen pro TE1 ≤ -100 °C)
1000 K (jen pro TE1 ≤ -200 °C) |
Výstupní veličiny
| Proudový výstup |
| Výstupní proud IA |
vnucený stejnosměrný proud |
| Jmenovitý proud IAN |
4...20 mA |
| Výstupní zátěž RA |
0...500 Ω (při 20 mA) |
| Chyba zátěže |
≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění |
≤ 1 %ef z IAN při RA |
| Napětí naprázdno |
≤ 16 V |
| Doba ustálení |
≤ 1 s při RA max. |
Převodní charakteristiky
 |
Vstup: TE1...TE2
Výstup: 4...20 mA |
Pomocné napájení
| Kód |
Pomocné napájení |
Příkon |
| H1 *) |
230 V~ (195...253 V), 48...62 Hz |
< 7 VA |
| H2 |
115 V~ (98...126 V), 48...62 Hz |
< 4 VA |
| H3 |
24 V= (20...72 V) |
< 3 VA |
| H4 |
20...100 V= nebo 15...70 V~ |
< 3 VA |
| H5 |
90...357 V= nebo 65...253 V~ |
< 4...7 VA |
Vstup, výstup a pomocné napájení jsou galvanicky odděleny.
Přesnost při jmenovitých podmínkách
| Přesnost |
| Přesnost |
± 0,5 % platí pro měř. rozpětí ΔT |
| Teplotní drift |
≤ 0,03 %/K |
| platí pro standadní provedení a max. po dobu 1 roku |
| Jmenovité podmínky |
| Pomocné napájení |
UHN ± 1 %, 48...62 Hz |
| Zátěž |
0,5*RA max. ± 1 % |
| Teplota okolí |
23 °C ± 1 K |
| Doba zahoření |
≥ 15 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti |
klimatická třída 3, podle VDE/VDI 3540 |
| Rozsah pracovních teplot |
-10...+55 °C |
| Rozsah skladovacích teplot |
-25...+65 °C |
| Relativní vlhkost vzduchu |
≤ 75 % roční průměr, bez orosení |
Předpisy a normy
DIN EN 60 529
|
| DIN EN 60 688 |
DIN EN 61 715
|
DIN EN 61 010-1
|
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Zvláštní provedení
| Vstupní veličiny |
Mezní hodnoty měřicí rozsahu jsou v rozmezí -200 °C a +800 °C |
| Počáteční teplota TE1 |
jiná než uvedené standardní hodnoty (na vyžádání) |
| Měřicí rozpětí ΔT |
jiné než uvedené standardní hodnoty v rozsahu 100...1000 K (na vyžádání) |

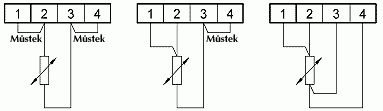

Schémata připojení
Vstup
Obsazení svorek
| Schéma |
Svorka |
Funkce |
 |
1 |
Pt 100 |
| 2 |
Pt 100 |
| 3 |
Pt 100 |
| 4 |
Pt 100 |
| 16 |
UH L1 (+) vstup pomocného napájení |
| 17 |
UH N (-) vstup pomocného napájení |
| 19 |
IA (+) proudový výstup |
| 20 |
IA (-) proudový výstup |
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
