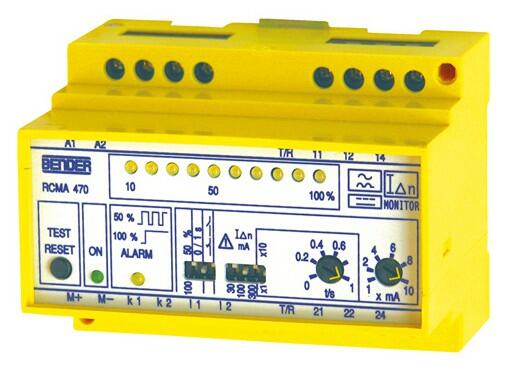

RCMA470LY - Monitor reziduálních proudů
Univerzální přístroj pro monitorování reziduálních proudů ve střídavých i stejnosměrných sítích TN a TT s externím měřicím transformátorem proudu
Dotaz na produktPorovnat
Nahrazeno produkty
Vysoce citlivý monitor reziduálních proudů pro monitorování uzemněných TN nebo TT sítí, ve kterých se vyskytují nebo mohou vyskytovat stejnosměrné reziduální proudy. Hodnota reakce 30 mA...3A.
Popis výrobku
- Nastavitelná hodnota reakce před-ALARM a ALARM
- Nastavitelná hodnota zpoždění ALARM
- Provedení s externím proudovým transformátorem
- Monitorování propojení přístroje s měřicím transformátorem
- Výstupní kontakty lze nastavit do režimu N/O nebo N/C
- LED bargraf průběžně indikuje úroveň reziduálních proudů
- Dálková indikace hodnoty reziduálního proudu a možnost RESET
- LED indikace ALARM a ON
- Kombinované tlačítko TEST a RESET
Rozšířené informace
Hlídače reziduálního proudu řady RCMA slouží k trvalé kontrole a indikaci úrovně reziduálního proudu v uzemněných systémech TN a TT. Systém může být použit ve stejnosměrných, střídavých i kombinovaných sítích. Hlídače mohou monitorovat jednofázové i třífázové sítě. Požadovaný rozsah hodnot IΔn je nastavitelný v krocích. Přístroj umožňuje funkci předalarmu již při překročení 50% nastavené hodnoty. Velikost reziduálního proudu je indikována řadou LED.K přístroji lze připojit externí měřicí přístroj, který zobrazuje měřenou hodnotu v procentech vzhledem k nastavené hodnotě.
Rozměry pouzdra X470
Technické údaje
Parametry
| Rozsah pracovních teplot | 39 °C |
|---|
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulsní zkušební napětí | 4,0 kV |
| Parametry napájení | |
| Napájecí napětí US | viz. údaje pro objednávku |
|---|---|
| Rozsah pracovního napětí | 0,85...1,1 × Us |
| Jmenovitý kmitočet nap. napětí fn | DC / 50...60 Hz |
| Vlastní spotřeba max. | ≤ 3,5 VA |
| Měřicí obvod, monitorovaná síť | |
| Typ MTP | W1-A35S, W2-A70S, W35B, W60B |
|---|---|
| Pracovní charakteristiky dle IEC 62020 | Typ B |
| Jmenovitý kmitočet | viz. údaje pro objednávku |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce IΔn2 (před ALARM) | 50% / 100% z IΔn1 |
|---|---|
| Jmenovitá hodnota reakce IΔn1 (ALARM) | 30 mA ... 3 A |
| Hystereze | 25 % |
| Specifické časy | |
| Zpoždění reakce ton | 0...10 s |
|---|---|
| Doba reakce kontaktu tae při IΔn = 1 × IΔn | ≤ 70 ms |
| Doba reakce kontaktu tae při IΔn = 5 × IΔn | ≤ 40 ms |
| Zobrazení, paměť | |
| Zobrazení | LED bargraf / LED indikace ZAPNUTO, ALARM |
|---|---|
| Pamět poruchy | On (pevně) |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interní/externí |
|---|---|
| Výstupní proud (max. zátěž) | 0...400 µA (12,5 kΩ) |
| Spínací obvody | ||
| Spínací prvky | dvě relé (K1,K2) s 2 přepínacím kontaktem | |
|---|---|---|
| Pracovní režim | N/C nebo N/O | |
| Všeobecná data | |||||
| Typ připojeni | viz. údaje pro objednávku | ||||
|---|---|---|---|---|---|
| Pracovní teplota okolí | -10...55 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Stupeň ochrany vnitřní součásti (DIN EN 60529) | IP 30 | ||||
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 | ||||
| Materiál pouzdra | polykarbonát | ||||
| Samozhášitelnost | UL94V-0 | ||||
| Rychlá montáž na DIN lištu | dle IEC 60715 | ||||
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou | ||||
| Hmotnost | ≤ 350 g | ||||
| Pouzdro | X470 | ||||
