Novinka

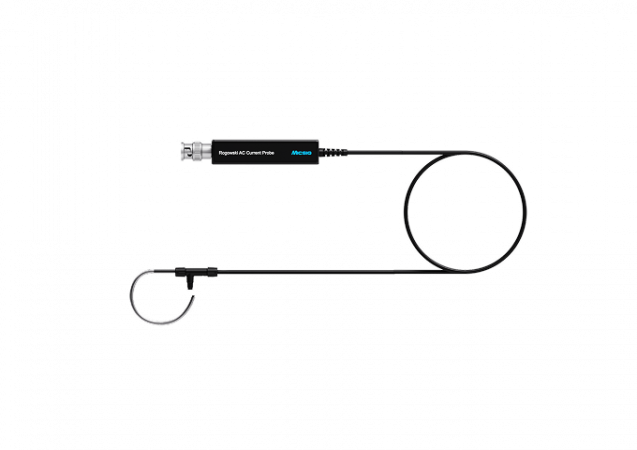

RCP S - rogovského cívky

Rogowsi sonda pro osciloskopy. Měření proudu motorových jednotek a kvality el. energie u měničů, spinacích zdrojů a záložních zdrojů. Vhodné pro měření proudu pinů MOFSETu (pulzní testování) a IGBT čipů vyrobených z SiC a GaN.

Osciloskopická sonda: BNC připojení
Typ: AC
Průměr cívky: 3 mm
Rozsah: max 12 000 A
Maximální průměr vodiče: ≤60/≤220 mm (dle převodníku)
Šířka pásma: 25 MHz

Cena 26 225 Kč
31 732,25 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (7)
ChatDotaz na produkt
PorovnáníPorovnat
h! OZ Logo
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu RCP S - rogovského cívky (7)

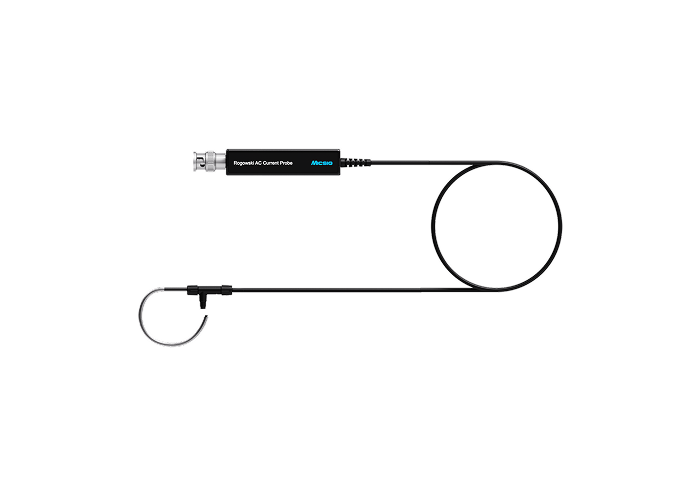

RCP120S-200 Převodník klešťový
Převodník klešťový
RCP120S-200
max. proud: 120Apk
délka převodníku: 200mm
průměr cívky: 3mm (S)
OBJ: MC.RCP120S-200
Záruka: 12 m.
Není skladem
Prověříme pro Vás
26 225 Kč/ks
31 732,25 Kč s DPH
Porovnání
+-
Košík
RCP300S-200 Převodník klešťový
Převodník klešťový
RCP300S-200
max. proud: 300Apk
délka převodníku: 200mm
průměr cívky: 3mm (S)
OBJ: MC.RCP300S-200
Záruka: 12 m.
Není skladem
Prověříme pro Vás
26 225 Kč/ks
31 732,25 Kč s DPH
Porovnání
+-
Košík
RCP600S-200 Převodník klešťový
Převodník klešťový
RCP600S-200
max. proud: 600Apk
délka převodníku: 200mm
průměr cívky: 3mm (S)
OBJ: MC.RCP600S-200
Záruka: 12 m.
Není skladem
Prověříme pro Vás
26 225 Kč/ks
31 732,25 Kč s DPH
Porovnání
+-
Košík
RCP1200S-200 Převodník klešťový
Převodník klešťový
RCP1200S-200
max. proud: 1200Apk
délka převodníku: 200mm
průměr cívky: 3mm (S)
OBJ: MC.RCP1200S-200
Záruka: 12 m.
Není skladem
Prověříme pro Vás
26 225 Kč/ks
31 732,25 Kč s DPH
Porovnání
+-
Košík
RCP3000S-200 Převodník klešťový
Převodník klešťový
RCP3000S-200
max. proud: 3000Apk
délka převodníku: 200mm
průměr cívky: 3mm (S)
OBJ: MC.RCP3000S-200
Záruka: 12 m.
Není skladem
Prověříme pro Vás
26 225 Kč/ks
31 732,25 Kč s DPH
Porovnání
+-
Košík
RCP12000S-700 Převodník klešťový
Převodník klešťový
RCP12000S-700
max. proud: 12000Apk
délka převodníku: 700mm
průměr cívky: 3mm (S)
OBJ: MC.RCP12000S-700
Záruka: 12 m.
Není skladem
Prověříme pro Vás
26 225 Kč/ks
31 732,25 Kč s DPH
Porovnání
+-
Košík
RCP6000S-700 Převodník klešťový
Převodník klešťový
RCP6000S-700
max. proud: 6000Apk
délka převodníku: 700mm
průměr cívky: 3mm (S)
OBJ: MC.RCP6000S-700
Záruka: 12 m.
Není skladem
Prověříme pro Vás
26 225 Kč/ks
31 732,25 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Rogowskiho AC prodouvé převodníky

Rogowského proudové sondy řady Micsig RCP měří střídavé proudy až do 12 000 Apk a nabízejí maximální šířku pásma
25 MHz. Díky téměř nulové vložené impedanci tyto sondy minimalizují rušení testovaného obvodu. Cívka má
extrémně vysokou odolnost proti napětí (až 10 kVpk). Je možné přizpůsobit průměr průřezu cívky, obvod,
délku vodiče, odolnost proti napětí a provozní teplotu, což umožňuje přizpůsobení složitým aplikačním scénářům.

Sonda je vybavena standardním rozhraním BNC pro použití s jakýmkoli osciloskopem. Kompaktní a flexibilní konstrukce snadno řeší problém s těžko dostupnými částmi a průměr cívky umožňuje přizpůsobení tak, aby vyhovoval širšímu spektru testovacích požadavků.

Parametry:

RCP-XS Series (průměr cívky (průřez) : 3 mm)

※ RCP***S-200: 200 mm délka cívky.

※ RCP***S-700: 700 mm délka cívky.

RCP-S Series

Max. proud

Šířka pásma

výstupní zesílení

Max.
di/dt

max .izolace

cívky

RCP120S-200

120 Apk

14Hz-25MHz

50mV/A (20x)

8kA/μs

3kVpk

RCP300S-200

300 Apk

7Hz-25MHz

20mV/A (50x)

20kA/μs

RCP600S-200

600 Apk

5Hz-25MHz

10mV/A (100x)

40kA/μs

RCP1200S-200

1200 Apk

5Hz-25MHz

5mV/A (200x)

70kA/μs

RCP3000S-200

3000 Apk

3Hz-25MHz

2mV/A (500x)

70kA/μs

RCP6000S-200

6000 Apk

2Hz-25MHz

1mV/A (1000x)

70kA/μs

RCP6000S-700

6000 Apk

3Hz-10MHz

1mV/A (1000x)

70kA/μs

RCP12000S-700

12000 Apk

2Hz-10MHz

0.5mV/A (2000x)

70kA/μs





















Ikona - Baterie 40x40Napájení, provozní podmínky, konstrukce, záruka

  • napájení 12V DC
  • Délka kabelu (jednotka - cívka): 150 cm
  • Provozní teplota: základní jednotka 0℃ až 55℃, Cívka: -20℃ až 125℃
  • Skladovací teplota -30 až 70 °C
  • Záruka na hlavní přístroj: 12 měsíců



Technické údaje

Parametry

ProudAC
ProvedeníPružná Rogovského cívka
Osciloskopické sondy
