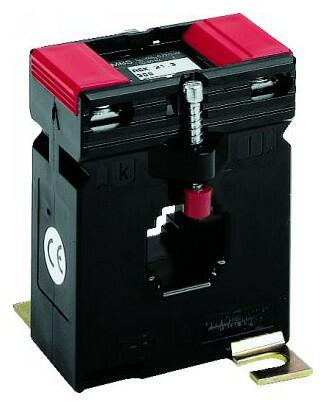

SASK 21.3 - Jisticí transformátor proudu násuvný

Primární jm. proud: 125...200 A
Primární vodič Ø: max 19,2 mm
Primární pas: 20 x 10 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Cena od 2 657 Kč
od 3 214,97 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (12)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.

Varianty k produktu SASK 21.3 - Jisticí transformátor proudu násuvný (12)

Filtrace
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
Primární jmenovitý proud:
Sekundární proud:
Třída přesnosti:
SASK 21.3; 125/1A; 1,5VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 125/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S03-1517C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 253 Kč/ks
3 936,13 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 125/1A; 1,5VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 125/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S03-1516C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 080 Kč/ks
3 726,80 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 125/5A; 1VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 125/5A; 1VA; tř.10P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S03-1507B
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 044 Kč/ks
3 683,24 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 125/5A; 1VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 125/5A; 1VA; tř.5P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S03-1506B
EAN: 4061701323238
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 871 Kč/ks
3 473,91 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 150/1A; 1,5VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 150/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S03-1617C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 044 Kč/ks
3 683,24 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 150/1A; 1,5VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 150/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S03-1616C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 871 Kč/ks
3 473,91 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 150/5A; 1VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 150/5A; 1VA; tř.10P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S03-1607B
EAN: 4061701323252
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 824 Kč/ks
3 417,04 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 150/5A; 1VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 150/5A; 1VA; tř.5P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S03-1606B
EAN: 4061701323245
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 657 Kč/ks
3 214,97 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 200/1A; 1,5VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 200/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S03-1717C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 044 Kč/ks
3 683,24 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 200/1A; 1,5VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 200/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S03-1716C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 871 Kč/ks
3 473,91 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 200/5A; 1VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 200/5A; 1VA; tř.10P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S03-1707B
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 824 Kč/ks
3 417,04 Kč s DPH
Porovnání
+-
Košík
SASK 21.3; 200/5A; 1VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASK 21.3; 200/5A; 1VA; tř.5P5
Průměr prim. vodiče: 19,2 mm
Primární lišta: 20x10; 15x15 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S03-1706B
EAN: 4061701355505
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 657 Kč/ks
3 214,97 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k SASK 21.3 - Jisticí transformátor proudu násuvný

Plombovací krytka na ASK 21.3
Plombovací krytka na ASK 21.3
ASK 21.3, 31.3, 318.3, 41.3, 103.3, 123.3, ASR 22.3
Pro ASK 103.3 a ASK 123.3 jsou nutné 2 kusy!
Zjistit více
OBJ: 59040
EAN: 4061701175486
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
47 Kč/ks
56,87 Kč s DPH
Porovnání
+-
Košík

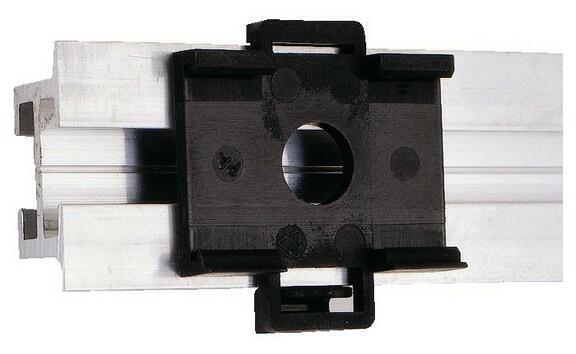

Příchytka na lištu DIN na ASR 22.3
Příchytka na lištu DIN na ASR 22.3
ASK 21.3, ASR 22.3, ASK 318.3, ASK 31.3, WSK 30, ASK 41.3
Zjistit více
OBJ: 53011
EAN: 4061701164183
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
94 Kč/ks
113,74 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Jisticí transformátor proudu násuvný pro primární jmenovité proudy od 125 do 200 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1 a 1,5 VA, ve třídách přesnosti 5P5 a 10P5.

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální přichytkou na normalizovanou lištu DIN 35mm. Sekundární kontakty je možno zabezpečit plombovací krytkou.



Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,0 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)19,2 mm
Primární pas20x10 mm
Šířka61 mm

Parametry variant k SASK 21.3 - Jisticí transformátor proudu násuvný

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 5P5Třída přesnosti: 10P5
Sekundární proud: 5 ASekundární proud: 1 ASekundární proud: 5 ASekundární proud: 1 A
125 A1 VAS03-1506B
S03-1507B
1,5 VAS03-1516C
S03-1517C
150 A1 VAS03-1606B
S03-1607B
1,5 VAS03-1616C
S03-1617C
200 A1 VAS03-1706B
S03-1707B
1,5 VAS03-1716C
S03-1717C

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
