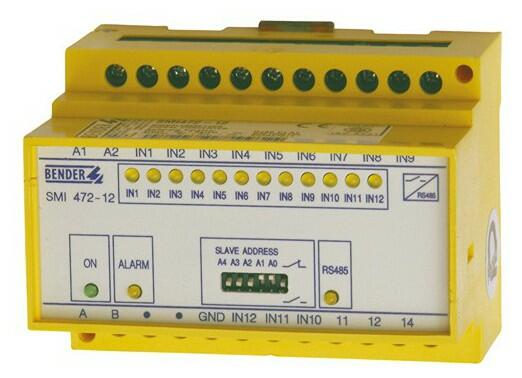

SMI472-12 - Signální převodník
Převodník signálu z relé na sériové rozhraní RS485 s protokolem BMS.
Dotaz na produktPorovnat
Nahrazeno produkty
Převodník signálu z relé na sériové rozhraní RS485 s protokolem BMS.
Popis výrobku
- 12 digitálních vstupů
- Nastavitelný pracovní režim: N/C nebo N/O pro digitální vstupy
- ALARM indikace pro každý digitální vstup
- Releový výstup pro indikaci jakékoli poruchy
- Nastavení adresy pomocí DIP přepínače
- Výstup RS485 (BMS protokol)
Rozšířené informace
Popis a použití
Signální převodníky SMI472-12 převádí digitální signály (alarmy, stavová hlášení...) na seriový kód určený pro sběrnici BMS. 12 digitálních vstupů může být rozděleno do dvou skupin: signály ALARM a stavové signály. Standardní nastavení z výroby je 8 vstupů ALARM a 4 vstupy STAV.
Funkce
Pro každý digitalní vstup IN1...IN12 je na čelním panelu rezervována signalizace LED. Pomocí přepínače DIP lze nastavit pracovní rezim vstupních relé (N/O nebo N/C). Jedno společné vstupní relé slouží k obecné signalizaci poruchy (ALARM). SMI472-12 převádí vstupní signály na seriový kód určený pro sběrnici BMS. Převodník slouží jako komunikační rozhraní k ostatním přístrojům firmy BENDER (např. MK2430-12), ovládací panel TM atp. Tato zařízení mohou monitorovat bezporuchový režim převodníku SMI472-12.
Technické údaje
| Izolace dle IEC 60664-1: | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité rázové napětí | 4 kV |
| Stupeň znečistění | 3 |
| Napájecí napětí: | |
| Jmenovité pracovní napětí US | viz. údaje pro objednání |
|---|---|
| Rozsah pracovního napětí | 0,8...1,15 US |
| Jmenovitý kmitočet | 15...60 Hz |
| Vlastní spotřeba max. | 7 W |
| Spínací prvky: | |
| 1× spínací relé | s 1 přepínatelným kontaktem |
|---|---|
| Pracovní režim | N/C nebo N/O |
| Jmenovité spínací napětí | AC 250 V/DC 300 V |
| Doba elektrické životnosti | 12000 cyklů |
| Spínací třída dle DIN IEC 60255 díl 0-20 | IIB |
| Zapínací schopnost | AC 5 A |
| Vypínací schopnost | 2 A (AC 230 V, cos φ = 0,4) 0,2 A (DC 220 V, L/R = 0,04 s) |
| Rozhraní: | |
| Protokol | BMS/RS485 |
|---|---|
| Rozsah adres | 1...30 |
| Max. délka kabelů | 1200 m |
| Doporučený typ kabelů | J(Y)STY 2×0,6 |
| Zakončovací odpor | 120 Ω (0,25 W) |
| Vstupy: | |
| Digitální vstupy IN1...IN8 | 12 |
|---|---|
| Galvanicky oddělené |  Ne |
| Připojení k digitálním vstupům | beznapěťové kontakty |
| Všeobecné informace: | |
| EMC imunita | dle EN 61000-6-2 |
|---|---|
| EMC emise | dle EN 61000-6-2 |
| Odolnost proti pádu při provozu dle IEC 60068-2-27 | 15 g/11 ms |
| Odolnost proti nárazu při transportu dle IEC 60068-2-29 | 40 g/6 ms |
| Odolnost proti vibracím při provozu dle IEC 60068-2-6 | 1 g/10...150 Hz |
| Odolnost proti vibracím při transportu dle IEC 60068-2-6 | 2 g/10...150 Hz |
| Samozhášitelnost | UL94V-0 |
| Pracovní teplota okolí | -10...+55 °C |
| Skladovací teplota | -40...+70 °C |
| Pracovní činnost | trvalá |
| Montáž na DIN lištu | jakákoliv pozice |
| Přípojení | pomocí šroubových svorek |
| Průměr připojovacího vodiče | 0,2...4 mm2 (dle typu vodiče) |
| Krytí dle EN 60529 | IP 30 (vnitřní součásti) IP 20 (konektory) |
| Hmotnost | cca. 470 g |
