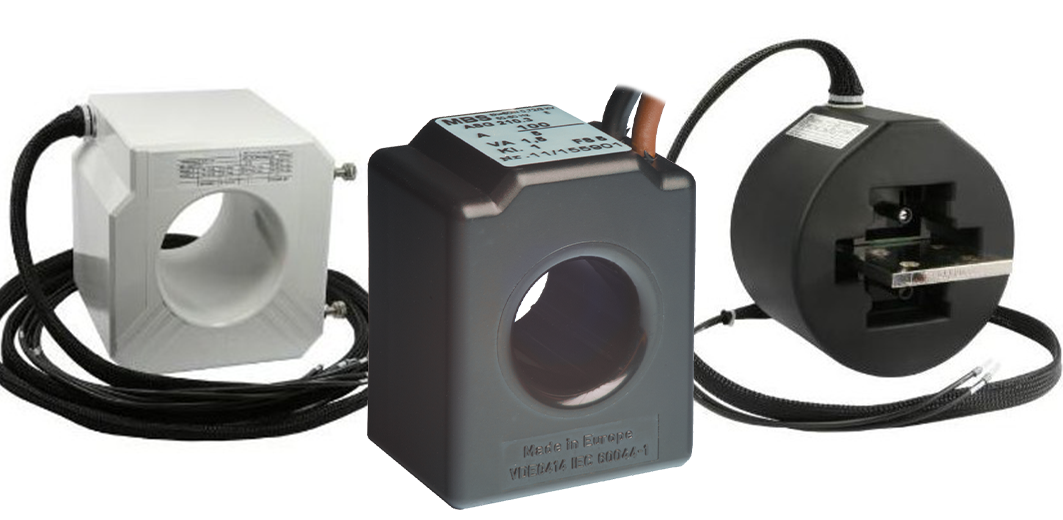

Měřící transformátory řady ASG
Tyčové proudové transformátory ASG jsou určeny pro primární jmenovité proudy od 50 A do 300 A a sekundární jmenovité proudy 5 A, 2 A nebo 1 A, s třídou přesnosti 1. Jsou vybaveny litým měřicím systémem z polyuretanové pryskyřice a flexibilními sekundárními připojovacími kabely o průřezu 2,5 mm².

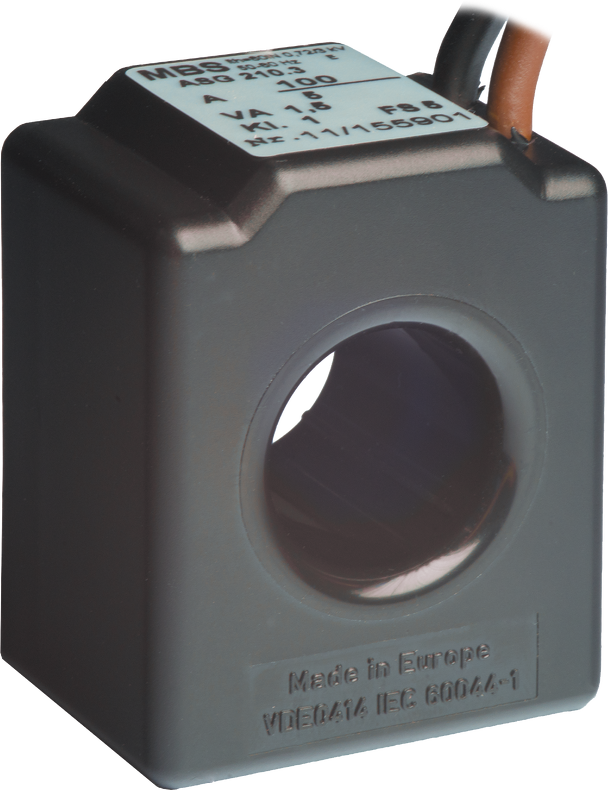

ASG 210.3- Měřicí transformátor proudu násuvný
Měřicí transformátor proudu s kruhovým otvorem se zvýšenou mechanickou odolností. Jednofázový transformátor proudu pro kruhové vodiče o průměru 20,8 mm. Model ASG 210.3 poskytuje specifika týkající se fyzické velikosti, montáže a elektrických jmenovitých hodnot, jako jsou krátkodobé proudové a izolační zkoušky vhodné pro nízkonapěťové aplikace kolem 0,72 kV.
Model ASG 210.3 má fyzické rozměry šířky 44 mm, výšky 55,5 mm a hloubky 30 mm s nacvakávací montáží a utěsněnými uzávěry. Podporuje jmenovitý trvalý proud 1,0 x IN a krátkodobý proud 60 x IN po dobu 1 sekundy, provozní napětí 0,72 kV, zkušební napětí izolace 3 kV při 50 Hz po dobu 1 minuty a třídu izolace E.

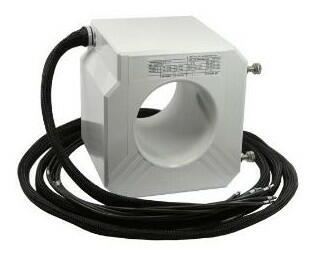

ASG 106- Měřicí transformátor proudu násuvný
Měřicí transformátor proudu s kruhovým otvorem v provedení se zvýšenou mechanickou odolností. Jednofázový transformátor proudu pro primární vodič o průměru 106 mm.
připojení sekundárniho obvodu pomocí pružného měděného vodiče s přídavnou textilní izolací o průřezu 4 mm2 a délky 3,6 m ( jiné délky a průřezy jsou možné na vyžádání ); vliv délky kabelu na měření je zohledněn.
Výroba na zakázku dle parametrů zákazníka. Lze zvolit 1 až 4 vinutí v jednom pouzdru.

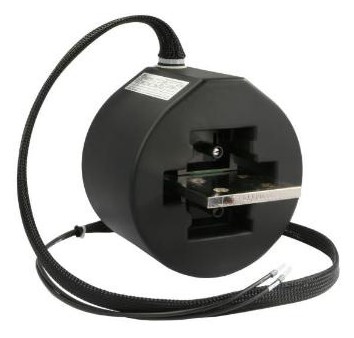

ASG 123 - Měřici transformátor proudu násuvný
Měřicí transformátor proudu násuvný se zvýšenou mechanickou odolností. Jednofázový transformátor proudu pro primární pasovinu až 2x120x10 mm. Lze zvolit 1 až 3 vinutí v jednom pouzdru. Transformátory splňují požadavky IEC 61869/1+2 (dříve IEC 60044-1)
Rozšířené informace
| Nadproudové číslo měřicího vinutí | FS5 anebo FS10 |
| Jmenovitý trvalý tepelný proud ICTH | 1,2 x In |
| Jmenovitý krátkodobý tepelný proud ITH | 25 kA/3 s |
| Jmenovitý dynamický proud Idyn | 2,5 x Icth |
| Provozní teplota | -5 ... +60 °C |
| Maximální teplota primárního vodiče | 70 °C |
| Krátkodobá tepelná přetížitelnost | 1,5 x In / 60 min 2, 0 x In / 30 min |
| Tepelná třída | E |
| Rozměry | 190 x 90 x (50 / 100 /170 / 214*) mm, * podle druhu a počtu vinutí |
| Stupeň krytí | IP 50 |
