ASG 106- Měřicí transformátor proudu násuvný

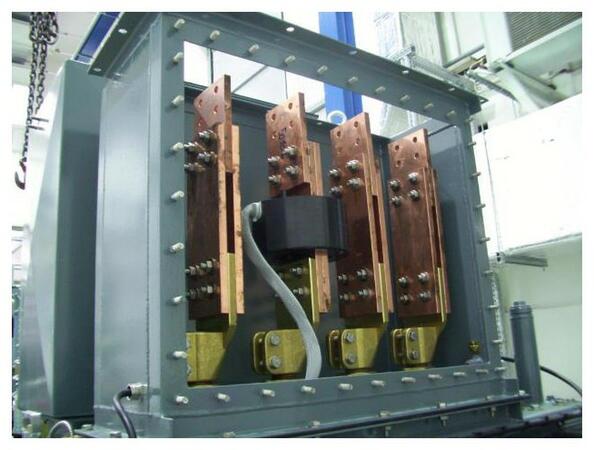

Měřicí transformátor proudu s kruhovým otvorem v provedení se zvýšenou mechanickou odolností
Jednofázový transformátor proudu pro primární vodič o průměru 106mm.
Výroba na zakázku dle parametrů zákazníka. Lze zvolit 1 až 4 vinutí v jednom pouzdru.
Cena od 13 170 Kč
od 15 935,70 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (42)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu ASG 106- Měřicí transformátor proudu násuvný (42)
Filtrace
Primární jmenovitý proud
Sekundární proud
Jmenovitý výkon
Primární jmenovitý proud:
Sekundární proud:
Měřicí transformátor proudu
ASG 106; 600/1A; VA; tř.PXPrůměr prim. vodiče: 106 mm
Převod transformátoru: 600/1A
Jmenovitý výkon: VA
Třída přesnosti: PX
Převod transformátoru: 600/1A
Jmenovitý výkon: VA
Třída přesnosti: PX
Měřicí transformátor proudu
ASG 106; 1000/5A; 15VA; tř.5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 5P10
Konstrukční výška: 214mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 5P10
Konstrukční výška: 214mm
OBJ: ASG 106-01587
EAN: 4061701256055
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 1200/1A; 10VA; tř.10P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 10P10
Konstrukční výška: 100mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 10P10
Konstrukční výška: 100mm
OBJ: ASG 106-01207
EAN: 4061701252262
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 1250/1A; 10VA; tř.PXPrůměr prim. vodiče: 106 mm
Převod transformátoru: 1250/1A
Jmenovitý výkon: 10VA
Třída přesnosti: PX
Převod transformátoru: 1250/1A
Jmenovitý výkon: 10VA
Třída přesnosti: PX
Měřicí transformátor proudu
ASG 106; 1250/5A; 15-15VA; tř.0,5FS-5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 1250/5A
Jmenovitý výkon: 15-15VA
Třída přesnosti: 0,5FS-5P10
Konstrukční výška: 100mm
Převod transformátoru: 1250/5A
Jmenovitý výkon: 15-15VA
Třída přesnosti: 0,5FS-5P10
Konstrukční výška: 100mm
OBJ: ASG 106-00268
EAN: 4061701242898
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 150/1A; 1,5VA; tř.5P20Průměr prim. vodiče: 106 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P20
Konstrukční výška: mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P20
Konstrukční výška: mm
OBJ: ASG 106-01177
EAN: 4061701251968
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 150/1A; 10VA; tř.5P20Průměr prim. vodiče: 106 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 5P20
Konstrukční výška: mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 5P20
Konstrukční výška: mm
OBJ: ASG 106-01519
EAN: 4061701255379
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 150/1A; 15VA; tř.0,5Průměr prim. vodiče: 106 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5
Konstrukční výška: mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5
Konstrukční výška: mm
OBJ: ASG 106-01520
EAN: 4061701255386
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 150/5A; 5VA; tř.5P15Průměr prim. vodiče: 106 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 5P15
Konstrukční výška: mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 5P15
Konstrukční výška: mm
OBJ: ASG 106-01515
EAN: 4061701255331
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 1500/1-1A; 30-30VA; tř.1FS5-5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 1500/1-1A
Jmenovitý výkon: 30-30VA
Třída přesnosti: 1FS5-5P10
Konstrukční výška: 100mm
Převod transformátoru: 1500/1-1A
Jmenovitý výkon: 30-30VA
Třída přesnosti: 1FS5-5P10
Konstrukční výška: 100mm
OBJ: ASG 106-00749
EAN: 4061701247695
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 200/1-1-1A; 10-10-5VA; tř.0,5FS-10P10-5P20Průměr prim. vodiče: 106 mm
Převod transformátoru: 200/1-1-1A
Jmenovitý výkon: 10-10-5VA
Třída přesnosti: 0,5FS-10P10-5P20
Konstrukční výška: 214mm
Převod transformátoru: 200/1-1-1A
Jmenovitý výkon: 10-10-5VA
Třída přesnosti: 0,5FS-10P10-5P20
Konstrukční výška: 214mm
OBJ: ASG 106-00334
EAN: 4061701243543
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 200/1A; 25VA; tř.5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 25VA
Třída přesnosti: 5P10
Konstrukční výška: 214 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 25VA
Třída přesnosti: 5P10
Konstrukční výška: 214 mm
OBJ: ASG 106-01326
EAN: 4061701253443
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 2000/1A; 10VA; tř.5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 2000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 5P10
Konstrukční výška: 100mm
Převod transformátoru: 2000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 5P10
Konstrukční výška: 100mm
OBJ: ASG 106-01088
EAN: 4061701251074
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Měřicí transformátor proudu
ASG 106; 2000/1A; 15VA; tř.5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 2000/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 5P10
Konstrukční výška: 100mm
Převod transformátoru: 2000/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 5P10
Konstrukční výška: 100mm
OBJ: ASG 106-01092
EAN: 4061701251111
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Popis výrobku
Vlastnosti, použití
- 1 až 4 vinutí v jednom pouzdru
- maximální provozní napětí Um 0,72 kV
- zkušební izolační napětí: 3 kV; Uef; 50 Hz; 1 min
- jmenovitý primární proud: 40....1250 A
- jmenovitý sekundární proud: 5A, 1A nebo 2A
- jmenovitá zátěž 2,5 VA až 30 VA (závisí na parametrech)
- dodávaná třída přesnosti jistíciho vinutí: 0,2; 0,2S; 0,5; 0,5S; 1; 3
- dodávaná třída přesnosti jistíciho vinutí: 5P; 10P; PX
- možno kombinovat měřící a jistíci vinutí
- všechna vinutí jsou zalita v polyuretanové pryskyřici odpovídajíci UL94-V0
- materiál pouzdra: ABS
- transformátory jsou použitelné v prostředí se zvýšeným mechanickým a klimatickým namáháním
- hloubka kompaktního pouzdra [h] je závislá na počtu a typu vinutí v pouzdru, může být:
50 / 100 / 170 / 214 mm - připojení sekundárniho obvodu pomocí pružného měděného vodiče s přídavnou textilní izolací o průřezu 4 mm2 a délky 3,6 m ( jiné délky a průřezy jsou možné na vyžádaní ); vliv délky kabelu na měření je zohledněn
- transformátory splňují požadavky IEC 61869/1+2 (dříve IEC 60044-1)
