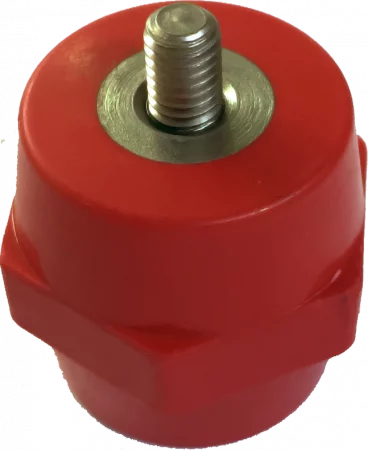

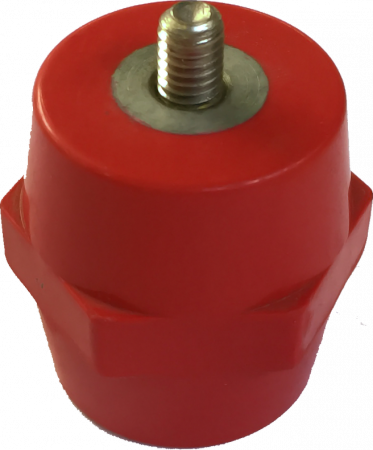

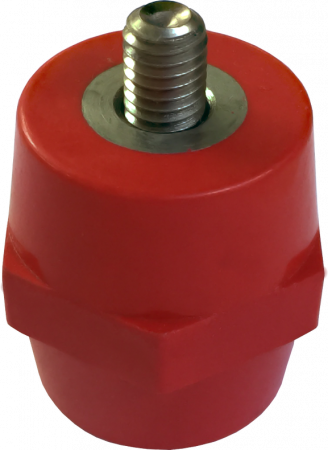

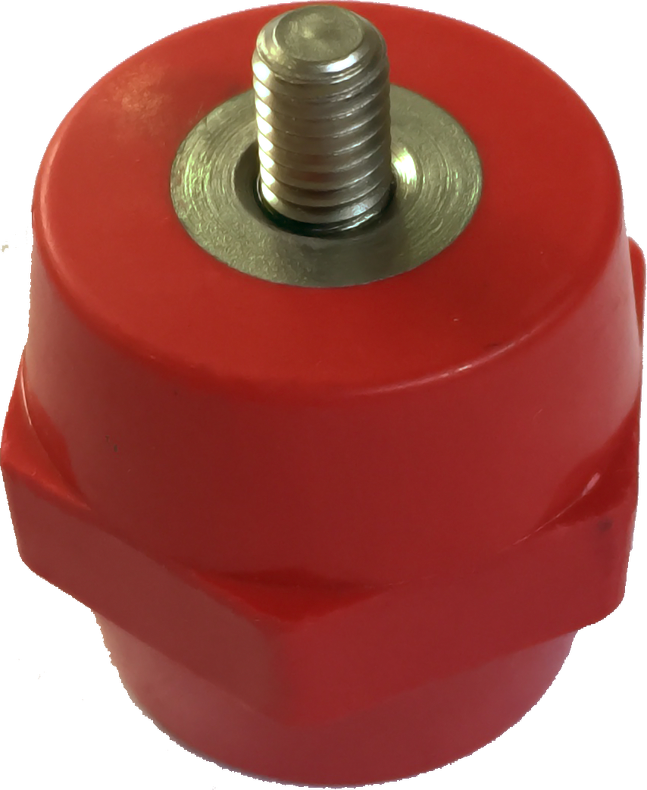

Soudkový izolátor se závitem a svorníkem do 200°C

Provedení s vnitřním závitem na jedné a svorníkem se závitem na druhé straně. Plastové izolátory s vysokou tepelnou odolností od -40°C do +200°C v červeném provedení.

Cena od 127 Kč
od 153,67 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Varianty k produktu Soudkový izolátor se závitem a svorníkem do 200°C (3)

05800
Izolátor 30/M 6 + svornik
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 30mm; Vnitřní závit a závit na svorníku: M6; Jmenovité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05800.000
EAN: 4021267058005
Záruka: 24 m.
Skladem v GHV
skladem 10 ks
127 Kč/ks
153,67 Kč s DPH
Porovnání
+-
Košík
05801
Izolátor 35/M 6 + svorník
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 35mm; Vnitřní závit a závit na svorníku: M6; Jmenovité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05801.000
EAN: 4021267058012
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
151 Kč/ks
182,71 Kč s DPH
Porovnání
+-
Košík
05802
Izolátor 35/M 8 + svorník
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 35mm; Vnitřní závit a závit na svorníku: M8; Jmenovité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05802.000
EAN: 4021267058029
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
156 Kč/ks
188,76 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

  • Bez použití silikonu a chlóru
  • Výška: 30 nebo 35mm
  • Závit: M6 nebo M8
  • Otvor klíče: 30 nebo 32
  • Jmenovité napětí: 1,5kV AC/DC (IEC)
  • Samozhášivost: dle UL94/V-0
  • Teplotní rozsah: od -40°C do +130°C
  • Rozměrová stabilita (trvalá tepelná odolnost): 200°C
  • Pevnost v tahu: od 4 do 6,9kN
  • Pevnost v ohybu: dle DIN EN ISO 178 (90 N/mm2)
  • Rázová odolnost: dle DIN EN ISO 179 (25-30 kJ/m2)
  • Odolnost proti plazivým proudům: CTI 600
  • Hustota: dle ASTM D-792, DIN 53479 (1,75 g/cm3)
  • Dielektrická pevnost: dle DIN EN 60243-1 (150 kV/cm)
  • Bez halogenů

Rozšířené informace

Izolátory se závitem na jedné a svorníkem se závitem na druhé straně

Objednací
číslo
Výška
[mm]
a
Závit

b
Velikost
klíče
c
Horní/dolní
průměr [mm]
d
Hloubka
závitu [mm]
e
Výška nad
závitem [mm]
f
Závit
svorníku [mm]
g
Výška
svorníku [mm]
h
Jmenovité napětí [kV] Pevnost v ohybu [kN]  Pevnost
v tahu [kN]
05800.000 30 M6 30 26 6 8 M6 6 0,75  5,0  4,0
05801.000 35 M6 32 25 8 10 M6 8 0,75 5,0 4,5
05802.000 35 M8 32 30 10 12 M8 10 0,75 9,5 6,9

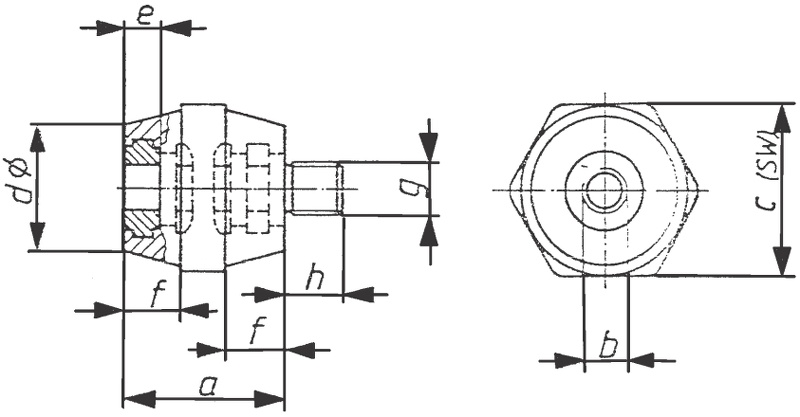

Rozměrové schéma izolátoru

Rozměry izolátoru
