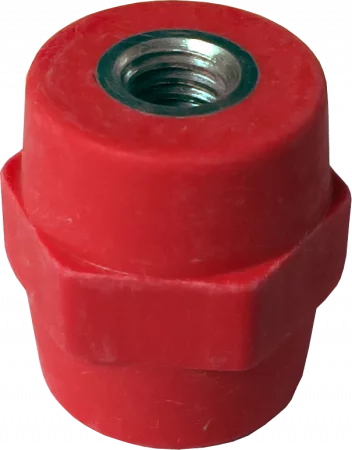

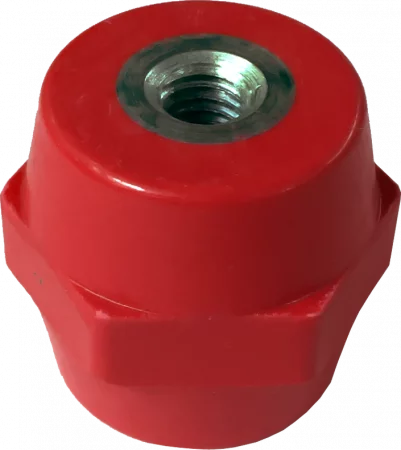

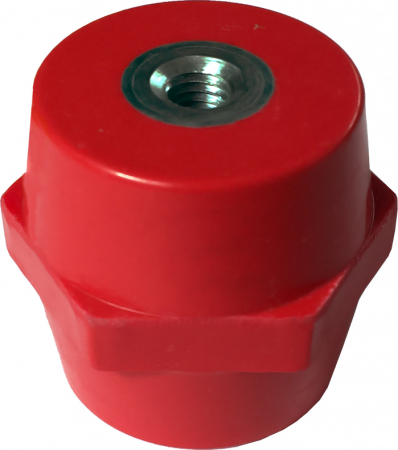

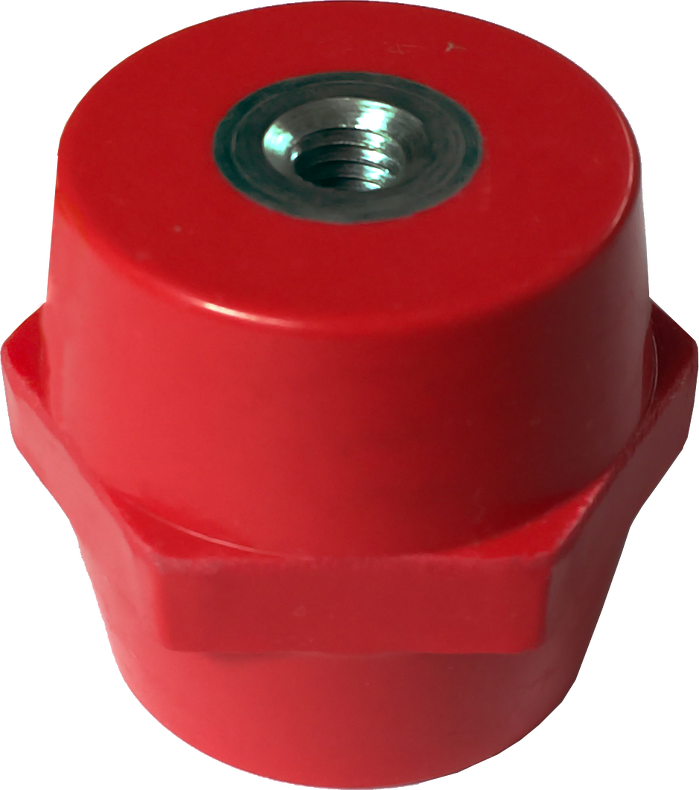

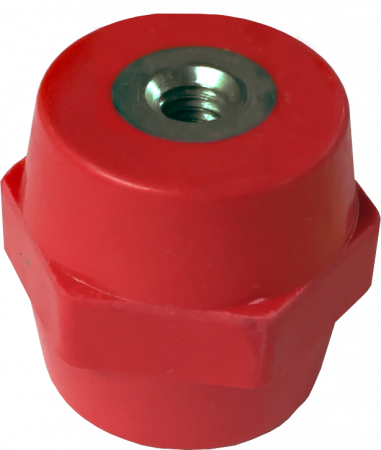

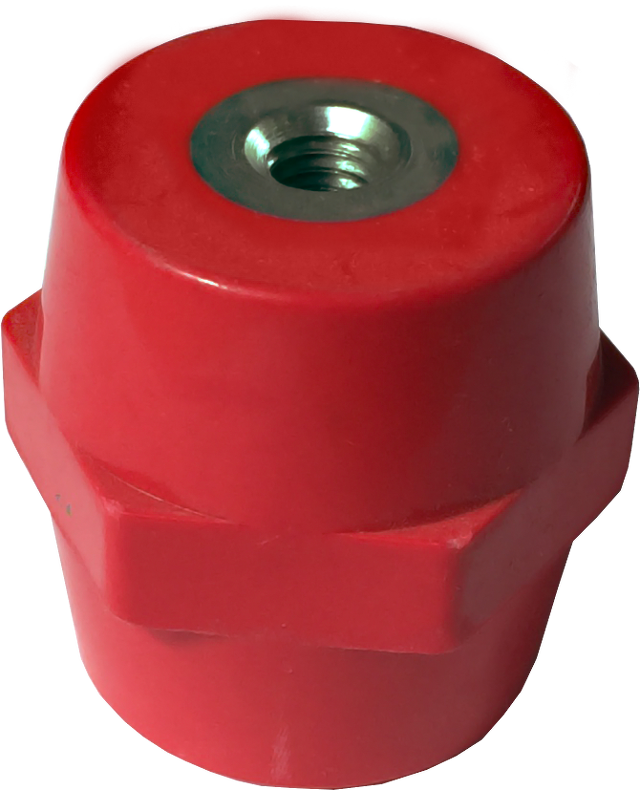

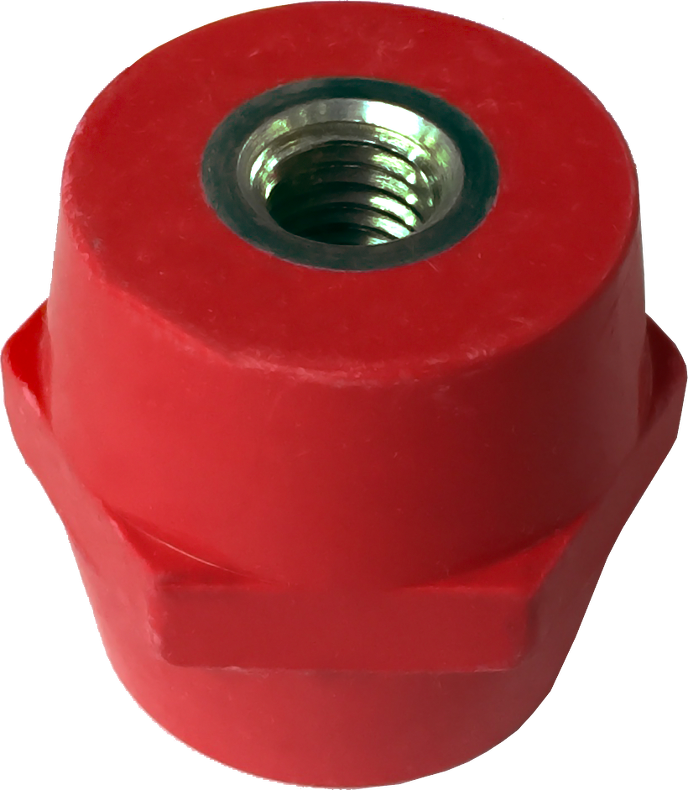

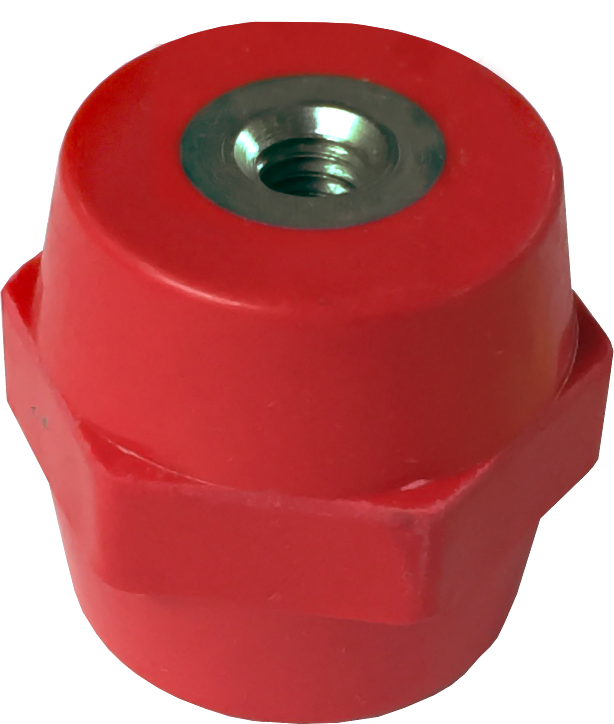

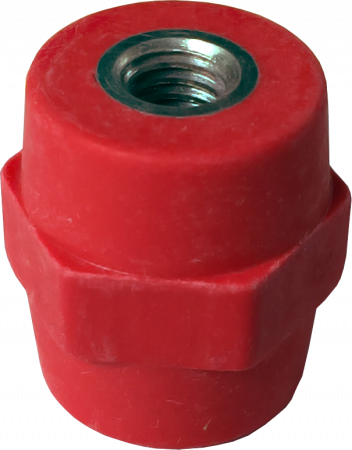

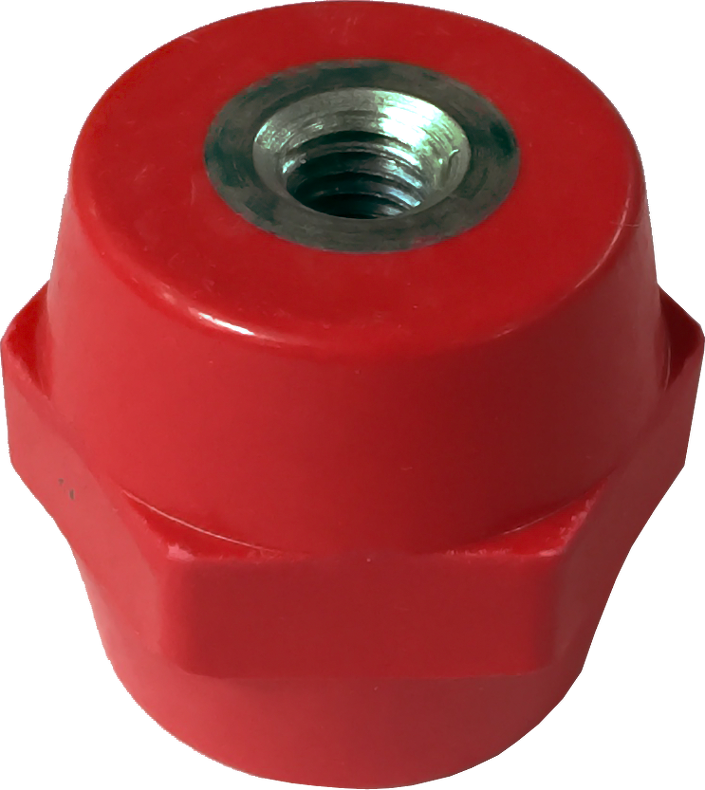

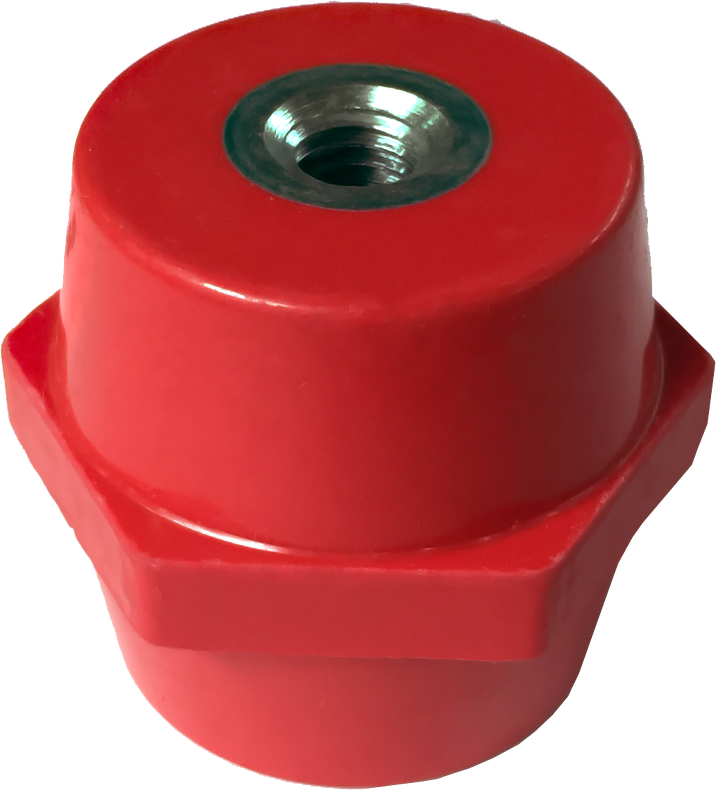

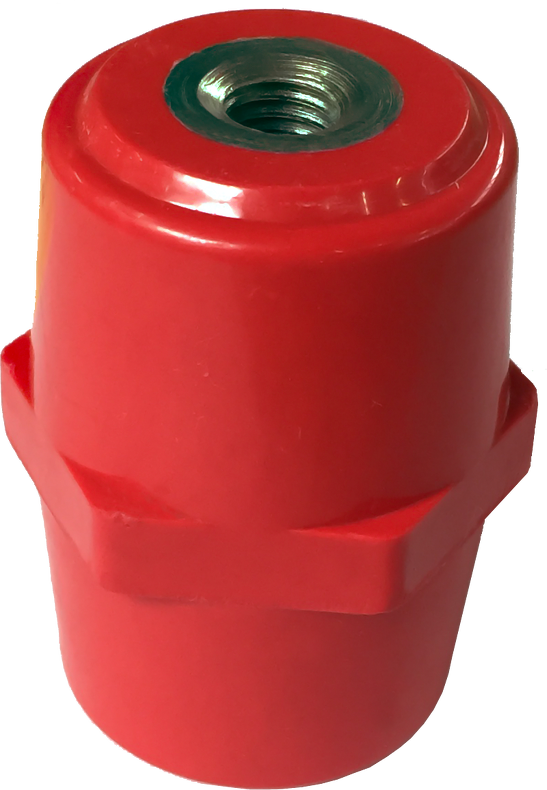

Soudkové izolátory do 200°C
Provedení s vnitřními závity na obou stranách. Plastové izolátory s teplotním rozsahem od -40°C do +130°C v červeném provedení, jejichž rozměrová stálost je větší než +200°C. Izolátory jsou vyrobeny z polyesterové pryskyřice, zpevněné skelnými vlákny (bez halogenové).
Cena od 50 Kč
od 60,50 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (14)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Soudkové izolátory do 200°C (14)
Izolátor 20/M 6
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 20mm; Dva vnitřní závity: M6; Jmenovité napětí (IEC): 600V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05779.000
EAN: 4021267057794
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
50 Kč/ks
60,50 Kč s DPH
+-
Izolátor 30/M 6
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 30mm; Dva vnitřní závity: M6; Jmenovité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05780.000
EAN: 4021267057800
Záruka: 24 m.
Skladem v GHV
skladem 10 ks
93 Kč/ks
112,53 Kč s DPH
+-
Izolátor 30/M 8
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 30mm; Dva vnitřní závity: M8; Jmenovité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05792.000
EAN: 4021267057923
Záruka: 24 m.
Skladem v GHV
skladem 8 ks
97 Kč/ks
117,37 Kč s DPH
+-
Izolátor 35/M 6
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 35mm; Dva vnitřní závity: M6; Jmenovité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05781.000
EAN: 4021267057817
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
114 Kč/ks
137,94 Kč s DPH
+-
Izolátor 40/M 8
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 40mm; Dva vnitřní závity: M8; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05783.000
EAN: 4021267057831
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
141 Kč/ks
170,61 Kč s DPH
+-
Izolátor 40/M10
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 40mm; Dva vnitřní závity: M10; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05784.000
EAN: 4021267057848
Záruka: 24 m.
Skladem v GHV
skladem 8 ks
159 Kč/ks
192,39 Kč s DPH
+-
Izolátor 45/M10
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 45mm; Dva vnitřní závity: M10; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05787.000
EAN: 4021267057879
Záruka: 24 m.
Skladem v GHV
skladem 10 ks
171 Kč/ks
206,91 Kč s DPH
+-
Izolátor 60/M10
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 60mm; Dva vnitřní závity: M10; Jmenovité napětí (IEC): 3000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05789.000
EAN: 4021267057893
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
215 Kč/ks
260,15 Kč s DPH
+-
Izolátor 25/M 5
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 25mm; Dva vnitřní závity: M5; Jmenovité napětí (IEC): 1000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05793.000
EAN: 4021267057930
Záruka: 24 m.
Není skladem
Prověříme pro Vás
75 Kč/ks
90,75 Kč s DPH
+-
Izolátor 35/M 8
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 35mm; Dva vnitřní závity: M8; Jmenvité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05782.000
EAN: 4021267057824
Záruka: 24 m.
Není skladem
na cestě >10 ks
117 Kč/ks
141,57 Kč s DPH
+-
Izolátor 40/M12
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 40mm; Dva vnitřní závity: M12; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05791.000
EAN: 4021267057916
Záruka: 24 m.
Není skladem
na cestě 9 ks
176 Kč/ks
212,96 Kč s DPH
+-
Izolátor 45/M 8
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 45mm; Dva vnitřní závity: M8; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05786.000
EAN: 4021267057862
Záruka: 24 m.
Není skladem
Prověříme pro Vás
162 Kč/ks
196,02 Kč s DPH
+-
Izolátor 50/M 8
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 50mm; Dva vnitřní závity: M8; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05790.000
EAN: 4021267057909
Záruka: 24 m.
Není skladem
na cestě >10 ks
190 Kč/ks
229,90 Kč s DPH
+-
Izolátor 50/M10
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 50mm; Dva vnitřní závity: M10; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05788.000
EAN: 4021267057886
Záruka: 24 m.
Není skladem
Prověříme pro Vás
200 Kč/ks
242 Kč s DPH
+-
Popis výrobku
- Bez použití silikonu a chlóru
- Výška: od 20 do 60 mm
- Závit: od M6 do M12
- Otvor klíče: od 17 do 46
- Jmenovité napětí: od 0,6 do 3 kV AC/DC (IEC)
- Samozhášivost: dle UL94/V-0
- Teplotní rozsah: od -40°C do +130°C
- Rozměrová stabilita (trvalá tepelná odolnost): 200°C
- Pevnost v tahu: od 2 do 18 kN
- Pevnost v ohybu: dle DIN EN ISO 178 (90 N/mm2)
- Rázová odolnost: dle DIN EN ISO 179 (25-30 kJ/m2)
- Odolnost proti plazivým proudům: CTI 600
- Hustota: dle ASTM D-792, DIN 53479 (1,75 g/cm3)
- Dielektrická pevnost: dle DIN EN 60243-1 (150 kV/cm)
- Bez halogenů
Rozšířené informace
Izolátory s vnitřními závity na obou stranách
| Objednací číslo |
Výška [mm] a |
Závit b |
Velikost klíče c |
Horní/dolní průměr [mm] d |
Hloubka závitu [mm] e |
Výška nad závitem [mm] f |
Jmenovité napětí [kV] |
Pevnost v ohybu [kN] | Pevnost v tahu [kN] |
|---|---|---|---|---|---|---|---|---|---|
| 05779.000 | 20 | M6 | 17 | 15 | 5 | 6 | 0,6 | 0,6 | 2,0 |
| 05780.000 | 30 | M6 | 30 | 26 | 6 | 8 | 1,5 | 2,5 | 4,0 |
| 05781.000 | 35 | M6 | 32 | 28 | 8 | 10 | 1,5 | 4,5 | 5,5 |
| 05782.000 | 35 | M8 | 32 | 28 | 10 | 12 | 1,5 | 5,0 | 6,5 |
| 05783.000 | 40 | M8 | 40 | 35 | 10 | 12 | 2,0 | 5,0 | 8,0 |
| 05784.000 | 40 | M10 | 40 | 35 | 12 | 14 | 2,0 | 6,0 | 10,0 |
| 05786.000 | 45 | M8 | 46 | 38 | 10 | 12 | 2,0 | 6,0 | 8,0 |
| 05787.000 | 45 | M10 | 46 | 38 | 12 | 14 | 2,0 | 8,0 | 10,0 |
| 05788.000 | 50 | M10 | 36 | 29 | 14 | 16 | 2,0 | 4,5 | 9,0 |
| 05789.000 | 60 | M10 | 40 | 35 | 14 | 16 | 3,0 | 4,5 | 18,0 |
| 05790.000 | 50 | M8 | 36 | 29 | 10 | 12 | 2,0 | 4,5 | 9,0 |
| 05791.000 | 40 | M12 | 40 | 35 | 11 | 13 | 2,0 | 7,5 | 11,0 |
| 05792.000 | 30 | M8 | 30 | 26 | 8 | 10 | 1,5 | 3,0 | 6,0 |
| 05793.000 | 25 | M5 | 25 | 22 | x | x | 1,0 | 1,0 | 3,0 |

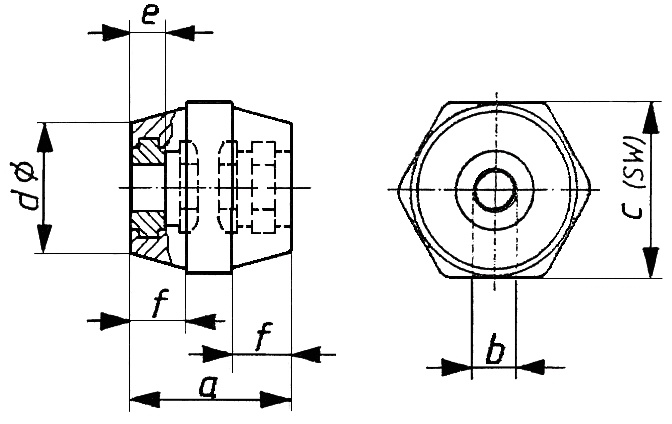

Rozměrové schéma izolátoru
