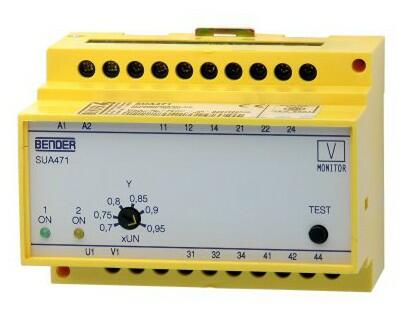

SUA471 - Napěťové relé

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Podpěťová relé pro jednofázové sítě AC 230 V

Relé sloužící pro hlídání podpětí v jednofázových sítích se střídavým napětím AC 230 V/ 50...60 Hz.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Nahrazeno produkty

ATICS-2-ISO - Přepínací a monitorovací modul 80A
Varianty: 6
ATICS-2-ISO

Automatický přepínací a monitorovací modul s vestavěným monitorováním zdravotnických izolovaných soustav a generátorem testovacího proudu pro lokalizaci poruchy izolace.

Porovnání
Skladem v GHVDetail produktu

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Ovládání směru připojení pro OP-svítidla podle DIN VDE 0107/11.89, tj. pro přepínací čas do 0,5 s
  • Signální LED pro vedení 1 a 2
  • Kontrolní tlačítko
  • Nastavitelná vybavovací hodnota
  • 0,7...0,95 × Un
  • Zpoždění odezvy 300 ms
  • Prodlení při zpětném přítahu 1 s
  • Normalizované pouzdro

Rozšířené informace

Popis a použití

Relé SUA471 slouží pro hlídání podpětí v jednofázových sítích se střídavým napětím AC 230 V / 50...60 Hz.

Relé splňuje požadavky normy DIN VDE 0107/11.89 a lze je využít pro hlídání napájení OP svítidel.

Funkce

Podpěťové relé SUA471 trvale monitoruje napětí na hlavním přívodu základního napájení. Pokud napětí klesne pod nastavenou hodnotu (od 0,7 do 0,95 × Un) na dobu min 300 ms, sepne vnitřní relé K2 a o 50 ms později také relé K1. Tím je zajištěno, že oba stykače nebudou sepnuty současně.

Zvýší-li se napětí hlavního přívodu nad nastavenou (hlídanou) hodnotu (včetně hodnoty hystereze) a zůstane na této hodnotě nejméně 1 s, vrátí se napájení připojeného obvodu zpět na hlavní přívod. Nejprve odpadne relé K1 a po 50 ms i relé K2.

Kontrolním tlačítkem je možné testovat funkci obvodů hlídajících napětí včetně časových zpoždění, signalizaci LED i funkce (vnitřních) relé.

Rozměry pouzdra

Rozměry pozdra X470

Údaje pro objednávku

Typ Popis Objednací číslo
SUA471 Napeťové relé B927162
MLS410 Stykač B927163

Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí AC 250 V
Jmenovité pulzní zkušební napětí 6 kV
Test dielektrika dle IEC 255-5 2 kV
Parametry napájení
Jmenovité napájecí napětí sítě Us AC 230 V
Jmenovitý kmitočet napájecího napětí AC 50...60 Hz
Rozsah pracovního napětí 0,7...1,2 Us
Vlastní spotřeba max. ≤ 3 VA
Monitorování napětí
Hodnota reakce
0,7...0,95 UN
Teplotní koeficient < 0,05 %/°C
Hystereze cca. 3...4 %
Zpoždění odezvy t1 300 ms
Prodlení při zpětném přítahu t2 1 s
Teplotní koeficient < 0,2 %/°C
Spínací obvody
Spínací prvky 2 × relé se 4 přepínacími kontakty
Pracovní režim nastavitelný N/C nebo N/O
Jmenovité spínací napětí 230 V AC
Doba elektrické životnosti
12 000 cyklů
Zapínací schopnost AC 5 A
Spínací výkon 1200 VA
Vypínací schopnost AC 2 A (AC 230 V, cos φ = 0,4)
DC 0,5 A (DC 110 V, L/R = 0,04 s)
Všeobecná data
Typ připojení vodičů šroubové svorky
Pracovní teplota okolí -5...50 °C
Skladovací teplota -25...60 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí, vnitřní součásti
(DIN EN 60529)
IP50
Stupeň krytí, svorky
(DIN EN 60529)
IP20
Materiál pouzdra polykarbonát
Samozhášivost UL94V-0
Rychlá montáž na DIN lištu dle IEC 60715
Hmotnost cca. 360 g
Pouzdro X470
