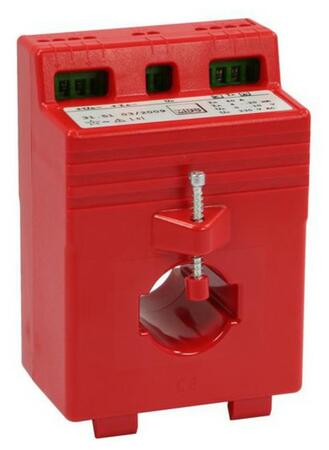

SWMU 32.52/51 - Měřicí převodník proudu s transformátorem
Bez pomocného napájení
Prim. jm. proudy: 1...750 A
Primární vodič Ø: 28 mm
Primární pas: 30 x 10 mm
Výstup: DC proud i napětí
Cena od 3 745 Kč
od 4 531,45 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (16)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu SWMU 32.52/51 - Měřicí převodník proudu s transformátorem (16)
Filtrace
Primární jmenovitý proud
Převodník s transf.
SWMU 32.52; 1A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 1A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 1A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9006
EAN: 4061701100426
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 807 Kč/ks
4 606,47 Kč s DPH
+-
Převodník s transf.
SWMU 32.52; 5A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 5A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 5A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9007
EAN: 4061701100433
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 807 Kč/ks
4 606,47 Kč s DPH
+-
Převodník s transf.
SWMU 32.52; 10A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 10A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 10A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9008
EAN: 4061701100440
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 807 Kč/ks
4 606,47 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 40A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 40A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 40A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9013
EAN: 4061701100457
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 50A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 50A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 50A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9014
EAN: 4061701100464
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 60A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 60A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 60A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9015
EAN: 4061701100471
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 75A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 75A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 75A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9016
EAN: 4061701100488
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 100A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 100A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 100A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9017
EAN: 4061701100495
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 150A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 150A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 150A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9018
EAN: 4061701100501
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 200A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 200A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 200A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9019
EAN: 4061701100518
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 250A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 250A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 250A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9020
EAN: 4061701100525
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 300A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 300A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 300A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9021
EAN: 4061701100532
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 400A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 400A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 400A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9022
EAN: 4061701100549
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 500A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 500A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 500A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9023
EAN: 4061701100556
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 600A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 600A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 600A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9024
EAN: 4061701100563
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Převodník s transf.
SWMU 32.51; 750A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 750A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 750A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9025
EAN: 4061701100570
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 745 Kč/ks
4 531,45 Kč s DPH
+-
Popis výrobku
Měřicí převodník střídavého proudu s vestavěným transformátorem a s pomocným napájením.
Měřicí převodník typové řady SWMU slouží k převodu sinusového střídavého proudu na vnucený, měřené hodnotě úměrný, stejnosměrný signál. Tento výstupní signál, nezávislý na zátěži, umožňuje současné připojení několika vyhodnocovacích přístrojů např. ukazovacího přístroje, zapisovače, hlásiče mezních hodnot aj., které mohou být umístěny v blízkosti místa měření nebo i ve větších vzdálenostech.
Vstupní střídavý proud je transformován na nízkou, elektronice přizpůsobenou velikost, dále je usměrněn a elektronicky převeden na proudový nebo napěťový signál úměrný vstupnímu proudu.
Obecné vlastnosti
- bez pomocného napájení
- s integrovaným proudovým transformátorem
- montáž na DIN lištu
- minimální potřeba propojovacích vodičů
- výstupní signál nezávislý na zátěži
- výstupy jsou odolné proti zkratu a rozpojení
- výstupy nesmí být vzájemně propojeny!
SWMU 32.52 pro primární proudy do 10 A
- primární vodič je připojen na svorky s označením "K-L", které jsou umístěny na horní straně pouzdra.
SWMU 32.51 pro primární proudy od 15 A
- primární vodič prochází otvorem v převodníku
Technické údaje
Parametry
| Třída přesnosti | 0.5 |
|---|---|
| Napájení | Bez pomocného napájení |
| Primární vodič Ø (max) | 28 mm |
| Primární pas | 30x10 mm |
| Šířka | 80 mm |
| Speciální měřicí převodníky | |
Vstupní měřící parametry |
|
|---|---|
| Vstupní kmitočet fN | 50/60 Hz |
| Jmenovitý vstupní proud IN | |
| SWMU 31.52 | 1, 5, 10 A |
| SWMU 31.51 | 15, 20, 25, 30, 40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750 A |
| Vlastní spotřeba | ≥ 2,5 VA |
| Dovolené přetížení | 1,5 x IN trvale / 8 x IN po dobu 40 sek. |
| Provozní rozsah | 15....120% IN |
Výstupní parametry |
|
| DC proud nezávislý na zátěži | 0 až 20 mA nebo 4 až 20 mA |
| Max. vnější zátěž | ≤ 500 Ω |
| Max. zatěžovací napětí | ≤ 15 V |
| Mezní proudové přetížení | ≤ 34 mA |
| DC napětí | 0 až 10 V nebo 2 až 10 V |
| Vnější zátěž | ≥ 10 kΩ |
| Max. zatěžovací napětí | ≤ 18 V |
| Mezní napěťové přetížení | ≤ 18 V |
| Zbytkové zvlnění výst. proudu | < 1% p.p. |
| Doba ustálení | < 500 ms |
| Rozsah provozních teplot | -5°C ≤ ν ≥ +40°C |
Přesnost |
|
| Referenční hodnota | velikost měřícího rozsahu |
| Třída přesnosti | 0,5% |
| Doba zahřátí | ≤ 5 min |
Bezpečnost |
|
| Stupeň krytí | IP40 - pouzdro, EN60529 |
| IP20 - připojovací svorky, EN 60529 | |
| Stupeň znečištění | 2 |
| Zkušební napětí (DIN57411) | 4 kV (aktivní obvody proti pouzdru) |
Rozměry |
|
| Šířka / Výška / Tloušťka | 80 mm / 117,8 mm / 71 mm |
| Primární vodič | průměr 28 mm |
| Primární pas | 30 x 10 mm |
| Hmotnost | 600 g |
