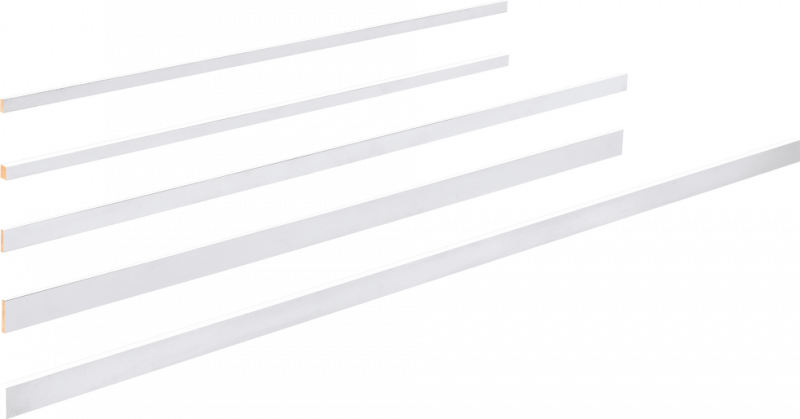

Sběrnice pro 100mm systém

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Přípojnice.

Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Přípojnice.

Pocínováním Cu-sběrnic se podstatně redukuje spotřeba času k vytvoření spojů a sběrnice jsou účinně chráněny proti agresivním látkám.


Rozšířené informace

Proudová zatížitelnost je udána u plochých sběrnic při teplotě okolí 35 °C a teplotě sběrnice 65 °C.

  • Rádius R 0,5
  • Dovolená tolerance:
         Šířka: +0,1 / -0,5
         Tloušťka: +0,1 / -0,3

Systém 100 mm/1250 A

Obj. čísloJm. proud
[A]
Hmotnost
[kg]
Průřez
[mm×mm]
Délka
[mm]
Povrchová úprava
01625.000 630 6,46 30×10 mm 2,4 pocínovaná
01204.000 630 9,69 30×10 mm 3,6 pocínovaná
01626.000 850 8,60 40×10 mm 2,4 pocínovaná
01627.000 1000 10,75 50×10 mm 2,4 pocínovaná
01628.000 1250 12,90 60×10 mm 2,4 pocínovaná

Vyšší hodnoty proudové zatížitelnosti než podle DIN 43671 jsou vypočítávány podle provozních podmínek. Díky provedení sběrnic a díky cirkulaci vzduchu uvnitř zařízení je příznivě ovlivněna teplota sběrnice.
Při změně okolních podmínek může být stanoven korekční faktor podle diagramu níže:

Proudová zatížitelnost sběrnic

V závislosti na teplotě okolí může být zjištěn pro ploché sběrnice korekční faktor k2 odpovídající DIN 43 671 podle vyobrazeného diagramu. Při změně provozních podmínek a při trvalém zatížení je nutné zohlednit korekční faktor.

Naproti tomu mohou být sběrnice více zatíženy, když komponenty mají odpovídající vyšší trvalou tepelnou odolnost.

Například pocínované sběrnice 30×10 smějí být zatíženy za normálních provozních podmínek 630 A. Při zatížení například 800 A je potřebný korekční faktor 1,3. Na diagramu je znázorněno, žže při tomto korekčním faktoru a při 35 °C teploty vzduchu je sběrnice zahřátá na 85 °C.

Diagram faktoru k2
