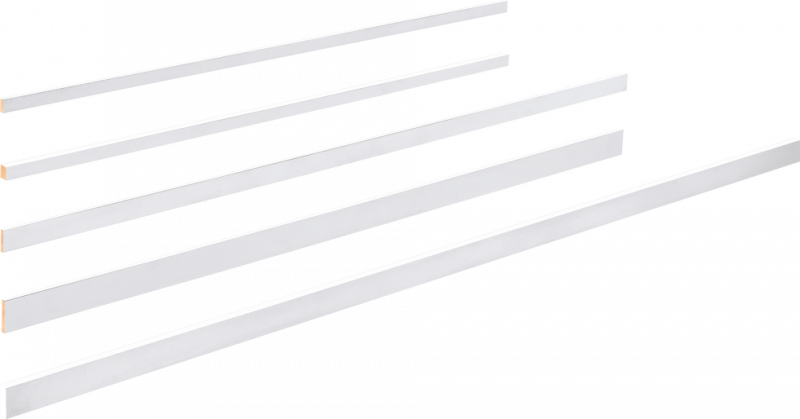

Sběrnice pro 40mm systém
Dotaz na produktPorovnat
Popis výrobku
Pocínováním Cu-sběrnic se podstatně redukuje spotřeba času k vytvoření spojů a sběrnice jsou účinně chráněny proti agresivním látkám.
Rozšířené informace
Proudová zatížitelnost je udána u plochých sběrnic při teplotě okolí 35 °C a teplotě sběrnice 65 °C.
- Rádius R 0,5
- Dovolená tolerance:
Šířka: +0,1 / -0,5
Tloušťka: +0,1 / -0,3
Systém 40 mm/360 A
| Obj. číslo | Jm. proud [A] | Hmotnost [kg] | Průřez [mm×mm] | Délka [mm] | Povrchová úprava |
|---|---|---|---|---|---|
| 01618.000 | 200 | 1,29 | 12×5 mm | 2,4 | pocínovaná |
| 01623.000 | 360 | 2,58 | 12×10 mm | 2,4 | pocínovaná |
Vyšší hodnoty proudové zatížitelnosti než podle DIN 43671 jsou vypočítávány podle provozních podmínek. Díky provedení sběrnic a díky cirkulaci vzduchu uvnitř zařízení je příznivě ovlivněna teplota sběrnice.
Při změně okolních podmínek může být stanoven korekční faktor podle diagramu níže:
Proudová zatížitelnost sběrnic
V závislosti na teplotě okolí může být zjištěn pro ploché sběrnice korekční faktor k2 odpovídající DIN 43 671 podle vyobrazeného diagramu. Při změně provozních podmínek a při trvalém zatížení je nutné zohlednit korekční faktor.
Naproti tomu mohou být sběrnice více zatíženy, kdy komponenty mají odpovídající vyšší trvalou tepelnou odolnost.
Například pocínované sběrnice 30×10 smějí být zatíženy za normálních provozních podmínek 630 A. Při zatížení například 800 A je potřebný korekční faktor 1,3. Na diagramu je znázorněno, že při tomto korekčním faktoru a při 35 °C teploty vzduchu je sběrnice zahřátá na 85 °C.
