TUA 2.0 E - Aktivní oddělovač normalizovaných signálů

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Oddělovače normalizovaných signálů.

Nastavitelný aktivní oddělovač normalizovaných signálů.

Dostupnost: Prodej ukončen

Dotaz na produkt

Porovnat

Radek Odložilík

+420 724 750 554

Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Oddělovače normalizovaných signálů.

Oddělovač normalizovaných signálů nastavitelný, aktivní

Rozšířené informace

Použití

Oddělovač TUA 2.0 E měří normalizovaný signál (stejnosměrný proud 0(4)...20 mA nebo stejnosměrné napětí 0(2)...10 V, popř. 0... 60 mV), který zesiluje, galvanicky odděluje a převádí na vnucený stejnosměrný proud a vnucené stejnosměrné napětí. Výstupní signál může být indikován ukazovacím měřicím přístrojem nebo může být použit pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Vstupní a výstupní veličiny se nastavují spínači DIP.
Napájecí napětí převodníku TUA 2.0 E se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.

Popis funkce

Vstupní signál je zesílen, optopřenosem galvanicky oddělen od vstupu a znovu převeden na napěťový signál. Tento signál je výstupními obvody zesílen na unifikovaný vnucený stejnosměrný proud a stejnosměrné napětí.

Funkční schéma

Vstupní veličiny

Vstupní veličina	nastavitelný stejnosměrný proud I_E nastavitelné stejnosměrné napětí U_E
Jm. vstupní proud I_EN	20 mA
Jm. vstupní napětí U_EN	10 V/60 mV
	proudový vstup	napěťový vstup
Měřicí rozsah	viz. tabulka nastavitelných vstupů a výstupů
Povolené buzení	1,2*I_EN	1,2*U_EN
Mez přetižitelnosti	1,2I_EN trvale 2I_EN max. 1 s	1,2U_EN trvale 2U_EN max. 1 s

Výstupní veličiny

Výstupní veličiny	vnucený stejnosměrný proud (I_A) vnucené stejnosměrné napětí (U_A)
Jmenovitý proud I_AN	0(4)...20 mA
Jmenovité napětí U_AN	0(2)...10 V
	proudový výstup	napěťový výstup
Měřicí rozsah	viz. tabulka nastavitelných vstupů a výstupů
Výstupní zátěž R_A	0...500 Ω (při 20 mA)	≥ 1 kΩ (při U_AN)
Chyba zátěže	≤ 0,1 % při změně zátěže o 50 %	≤ 0,1 % při změně zátěže o 50 %
Zbytkové vlnění	≤ 1 %_ef z I_AN při R_A	≤ 1 %_ef z U_AN při R_A=U_AN/5 mA
Napětí naprázdno	≤ 20 V	≤ 16 V
Doba ustálení	≤ 500 ms při R_A min.	≤ 500 ms při R_A

Převodní charakteristiky

proudový vstup/napěťový vstup

"live zero" - výstup/vstup

Vstup:	0...20 mA 0...10 V 0...60 mV
Výstup:	0...20 mA 0...10 V

Vstup:	0...20 mA 0...10 V 0...60 mV
Výstup:	4...20 mA 2...10 V

Vstup:	4...20 mA 2...10 V
Výstup:	0...20 mA 0...10 V

Pomocné napájení

Pomocné napájení U_HN	230 V~ (195...253 V), 48...62 Hz
Příkon	≤ 5,5 VA

Vstup, výstup a pomocné napájení jsou galvanicky odděleny.

Přesnost při jmenovitých podmínkách

Přesnost	± 0,2 % od 0...I_EN, popř. od 0...U_EN
Teplotní drift	≤ 0,03 %/K (platí pro standardní provedení a max. po dobu 1 roku)
Jmenovité podmínky
Pomocné napájení	U_HN ± 5 %
Zátěž	0,5*R_{A max.} ± 1 % (proudový výstup) 2 kΩ ± 1 % (napěťový výstup)
Teplota okolí	23 °C ± 1 K
Doba zahoření	≥ 5 min

Mezní hodnoty ovlivňujících veličin

Klimatické vlastnosti	klimatická třída 3, podle VDE/VDI 3540
Rozsah pracovních teplot	0...+55 °C
Rozsah skladovacích teplot	-25...+65 °C
Relativní vlhkost vzduchu	≤ 75 % roční průměr, bez orosení

Předpisy a normy

DIN EN 50 022	Nosné lišty
DIN EN 55 011	Mezní hodnoty a postupy měření rozhlasových rušení průmyslových, vědeckých a lékařských vysokofrekvenčních zařízení
EN 61 010	Bezpečnostní požadavky pro Měřicí, řídicí, regulační a laboratorní přístroje
VDE/VDI 3 540, list 2	Spolehlivost Měřicích, řídicích a regulačních zařízení (klimatické třídy přístrojů a příslušenství)
DIN EN 50 081-1	Zpětné působení sítě
DIN EN 50 082-2	Elektromagnetická kompatibilita (EMV)
DIN VDE 0470-1	Stupně krytí pouzdra

Zvláštní provedení

Pomocné napájení U_HN	115 V~ (85...126 V), 48...62 Hz 24 V= (18...36 V) Široký napájecí rozsah 20...100 V=, popř. 15...70 V~ 90...230 V=, popř. 65...230 V~

Schémata připojení

měření proudu	měření napětí

Obsazení svorek

Svorka	TUA 2.0 L	TUA 2.0 L
Svorka	proudový vstup	napěťový vstup
E+	I_E (+)	U_E (+)
E-	I_E (-)	U_E (-)
13	U_A (+)	U_A (+)
14	U_A (-)	U_A (-)
16	U_H L₁ (+)	U_H L₁ (+)
17	U_H N (-)	U_H N (-)
19	I_A (+)	I_A (+)
20	I_A (-)	I_A (-)

U_E	napěťový vstup
I_A	proudový výstup
U_A	napěťový výstup
U_H	vstup pomocného napájení

Tabulka nastavitelných vstupů a výstupů

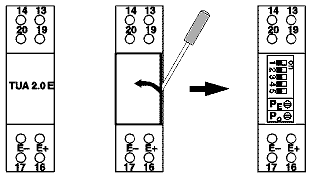

Pod odnímatelnou čelní krytkou je umístěno pět přepínčů DIP a dva potenciometry pro nastavení vstupů a výstupů měřicího převodníku (viz obrázek nahoře).

Upozornění

Po přepnutí požadovaného měřicího rozsahu je třeba potenciometry P_O a P_E znovu korigovat offset (_O) a koncovou hodnotu (P_E). Bude-li zapojen jen napěťový výstup, musí se proudový výstup (svorky 19, 20) zkratovat!

Vstup svorky E+, E-	Výstup svorky 13, 14	Výstup svorky 19, 20	DIP - přepínače					Vyrovnávací potenciometry
Vstup svorky E+, E-	Výstup svorky 13, 14	Výstup svorky 19, 20	1	2	3	4	5	Vyrovnávací potenciometry
0...10 V	0...10 V	0...20 mA	off	off	off	off	off	P_E
0...10 V	2...10 V	4...20 mA	off	off	off	on	on	P₀ P_E
2...10 V	0...10 V	0...20 mA	off	off	on	off	off	P₀ P_E
2...10 V	2...10 V	4...20 mA	off	off	off	off	off	P_E
0...60 mV	0...10 V	0...20 mA	off	on	off	off	off	P_E
0...60 mV	2...10 V	4...20 mA	off	on	off	on	on	P₀ P_E
0...20 mA	0...10 V	0...20 mA	on	off	off	off	off	P_E
0...20 mA	2...10 V	4...20 mA	on	off	off	on	on	P₀ P_E
4...20 mA	0...10 V	0...20 mA	on	off	on	off	off	P₀ P_E
4...20 mA	2...10 V	4...20 mA	on	off	off	off	off	P_E

Rozměrový náčrtek

Rozměry jsou uvedeny v milimetrech

Technické údaje

Konstrukční provedení pouzdra	pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 50022)
Materiál pouzdra	lexan 500 R černý se samozhášecími přísadami, provedení podle normy UL 94 V - 0
Připojovací svorky	šroubové svorky
Průřezy připojovacích vodičů	max. ≤ 4 mm²
Stupeň krytí	IP 40 pouzdro, IP 20 svorky
Zkušební napětí	4 kV aktivní obvody proti pouzdru 4 kV měřicí obvod proudu a pomocné napájení proti výstupu
Třída ochrany	II
Kategorie přepětí	II
Stupeň znečištění	2
Rozměry š × v × d	22,5 mm × 80 mm × 115 mm
Hmotnost	cca 0,12 kg
