TUA 2.0 L - Aktivní oddělovač normalizovaných signálů
Aktivní oddělovač normalizovaných signálů.
Dostupnost: Prodej ukončen
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Oddělovač normalizovaných signálů, aktivní
Rozšířené informace
Použití
Oddělovač TUA 2.0 L měří normalizovaný signál (stejnosměrný proud 0(4)...20 mA nebo stejnosměrné napětí 0(2)...10 V), který zesiluje, galvanicky odděluje a převádí na vnucený stejnosměrný proud nebo vnucené stejnosměrné napětí.
Výstupní signál může být indikován ukazovacím měřicím přístrojem nebo může být použit pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Napájecí napětí převodníku TUA 2.0 L se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.
Popis funkce
Vstupní signál je zesílen, optopřenosem galvanicky oddělen od vstupu a znovu převeden na napěťový signál. Tento signál je výstupními obvody zesílen na unifikovaný vnucený stejnosměrný proud nebo stejnosměrné napětí.
Funkční schéma
Vstupní veličiny
| Vstupní veličina | stejnosměrný proud nebo stejnosměrné napětí |
|---|---|
| Jm. vstupní proud IEN | 20 mA |
| Jm. vstupní napětí UEN | 10 V |
| Proudový vstup | Napěťový vstup | |
| Měřicí rozsah | 0...IEN | 0...UEN |
|---|---|---|
| Povolené buzení | 1,2*IEN | 1,2*UEN |
| Mez přetižitelnosti | 1,2*IEN trvale 2*IEN max. 1 s | 1,2*UEN trvale 2*UEN max. 1 s |
Výstupní veličiny
| Výstupní veličiny | vnucený stejnosměrný proud (IA) vnucené stejnosměrné napětí (UA) |
|---|---|
| Proudový výstup | |
| Jmenovitý proud IAN | 0(4)...20 mA 0...10 mA 0...5 mA |
| Výstupní zátěž RA | 0...500 Ω (při 20 mA) 0...1000 Ω (při 10 mA) 0...2000 Ω (při 5 mA) |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %ef z IAN při RA |
| Napětí naprázdno | ≤ 20 V |
| Omezení proudu | na hodnotu cca 24 mA |
| Doba ustálení | ≤ 500 ms při RA min. |
| Napěťový výstup(alternativně) | |
| Jmenovité napětí UAN | 0(2)...10 V |
| Výstupní zátěž RA | ≥ 1 kΩ (při UAN) |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %ef z UAN při RA=UAN/5 mA |
| Napětí naprázdno | ≤ 16 V |
| Doba ustálení | ≤ 500 ms při RA |
Převodní charakteristiky
| Proudový vstup | ||||||||
| "live zero" - výstup/vstup | ||||||||
|
|
|
||||||
| Napěťový vstup | ||||||||
| "live zero" - výstup/vstup | ||||||||
|
|
|
||||||
Pomocné napájení
| Pomocné napájení UHN | 230 V~ (195...253 V), 48...62 Hz |
|---|---|
| Příkon | ≤ 5,5 VA |
Vstup, výstup a pomocné napájení jsou galvanicky odděleny.
Přesnost při jmenovitých podmínkách
| Přesnost | ± 0,2 % (od 0...IEN) ± 0,2 % (od 0...UEN) |
|---|---|
| Teplotní drift | ≤ 0,03 %/K (platí pro standadní provedení a max. po dobu 1 roku) |
| Jmenovité podmínky | |
| Pomocné napájení | UHN ± 5 % |
| Zátěž | 0,5*RA max. ± 1 % (proud. výstup) 2 kΩ ± 1 % (napěťový výstup |
| Teplota okolí | 23 °C ± 1 K |
| Doba zahoření | ≥ 5 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | 0...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
Předpisy a normy
| DIN 40050 | Stupně krytí ochrana elektrických provozních prostředků proti cizím tělesům a proti působení vody |
|---|---|
| DIN EN 50 022 | Nosné lišty |
| DIN EN 60 688 | Měřicí převodníky pro převod střídavých proudů na analogové nebo digitální signály |
| EN 61 010 | Bezpečnostní požadavky pro měřicí, řídicí, regulační a laboratorní přístroje |
| VDE/VDI 3 540, list 2 | Spolehlivost měřicích, řídicích a regulačních zařízení (klimatické třídy přístrojů a příslušenství) |
| DIN EN 50 082-2 | Elektromagnetická kompatibilita (EMV) |
| DIN VDE 0843-2, 4, 5 (DIN IEC 801-2, 4, 5) (EN 60 801-2, 4, 5) | Elektromagnetická kompatibilita měřicích, řídicích a regulačních zařízení průmyslové procesní techniky (ESD, Burst, Surge) |
Zvláštní provedení
| Vstupní veličiny | |
| Vstupní proud IEN | "live zero"- vstup 4...20 mA nebo 2...10 V |
|---|---|
| Vstupní napětí UEN | jiné než standardní (na vyžádání) |
| Výstupní veličiny | |
| Výstup IA , UA | 4...20 mA, 2...10 V nebo jiný na vyžádání |
| Omezení výstupního proudu | na hodnotu max. 30 mA (na vyžádání) |
| Pomocné napájení UHN | 115 V~ (85...126 V), 48...62 Hz 24 V= (18...36 V) Široký napájecí rozsah 20...100 V=, popř. 15...70 V~ 90...230 V=, popř. 65...230 V~ |
Schémata připojení
| měření proudu | měření napětí |
 |  |

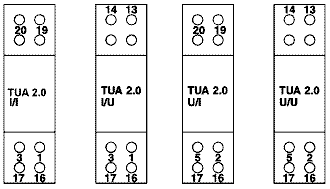

Obsazení svorek
| Svorka | TUA 2.0 L | TUA 2.0 L | TUA 2.0 L | TUA 2.0 L |
|---|---|---|---|---|
| proudový vstup proudový výstup | proudový vstup napěťový výstup | napěťový vstup proudový výstup | napěťový vstup napěťový výstup | |
| 1 | IE (+) | IE (+) | - | - |
| 2 | - | - | UE (+) | UE (+) |
| 3 | IE (-) | IE (-) | - | - |
| 5 | - | - | UE (-) | UE (-) |
| 13 | - | UA (+) | - | UA (+) |
| 14 | - | UA (-) | - | UA (-) |
| 16 | UH L1 (+) | UH L1 (+) | UH L1 (+) | UH L1 (+) |
| 17 | UH N (-) | UH N (-) | UH N (-) | UH N (-) |
| 19 | IA (+) | - | IA (+) | - |
| 20 | IA (-) | - | IA (-) | - |
| IE | proudový vstup |
|---|---|
| UE | napěťový vstup |
| IA | proudový výstup |
| UA | napěťový výstup |
| UH | vstup pomocného napájení |
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 50022) |
|---|---|
| Materiál pouzdra | lexan 500 R černý se samozhášecími přísadami, provedení podle normy UL 94 V - 0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 4 kV aktivní obvody proti pouzdru 4 kV měřicí obvod proudu a pomocné napájení proti výstupu |
| Třída ochrany | II |
| Kategorie přepětí | II |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 22,5 mm × 80 mm × 115 mm |
| Hmotnost | cca 0,12 kg |
