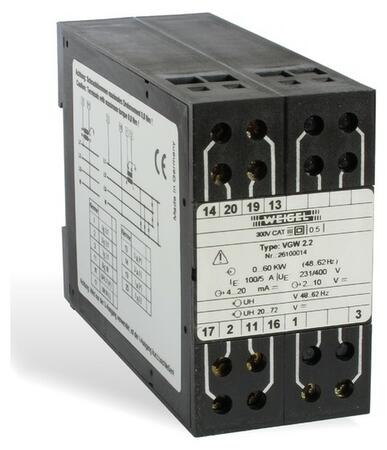

VGW 2.2 - Měřicí převodníky činného výkonu

Popis výrobku
Měřicí převodníky činného výkonu. Čtyřvodičová třífázová síť, symetrická zátěž.
Rozšířené informace
Použití
Měřicí převodník výkonu VGW 2.2 převádí činný výkon (čtyřvodičová třífázová síť, symetrická zátěž) na vnucený stejnosměrný proud nebo vnucené stejnosměrné napětí. Tyto výstupní signály mohou být indikovány ukazovacím měřicím přístrojem, cejchovaným v jednotkách měřené veličiny nebo být použity pro průmyslové měření a regulaci.
Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Pokud se dodrží maximální, popřípadě minimální dovolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.
Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení. Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.
Popis funkce
Měniče proudových obvodů a děliče napěťových větví snímají vstupní signály. Tyto signály jsou přivedeny přes multiplexer do A/D převodníku, který je převádí na digitální.
Použitý způsob třífázového měření proudu a napětí dává podle dané třídy přesnosti při všech provozních režimech vždy správné měřicí výsledky. Mikroprocesor zpracovává digitalizované signály v reálném čase. Podle druhu sítě je vypočítána výstupní hodnota výkonu a úměrně této hodnotě je generován pulsně modulovaný obdélníkový signál. Galvanické oddělení se provádí optickým členem.
Koncové zesilovače dávají k dispozici unifikovaný vnucený stejnosměrný proud a vnucené stejnosměrné napětí.
Oba výstupy nesmí být vzájemně propojeny.

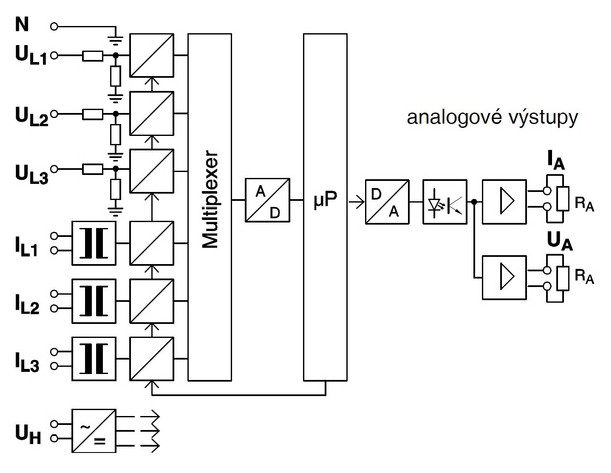

Funkční schéma

Vstupní veličiny
Vstupní veličina | sinusový střídavý proud a sinusové střídavé napětí |
---|---|
Měřená veličina PE | činný výkon (čtyřvodičová třífázová síť, symetrická zátěž) |
Měřicí rozsah | 0...PN nebo -PN...0...PN |
Stanovení jmenovitého výkonu PN | Vycházíme z výpočtu zdánlivého výkonu sítě PS - jednofázová síť PS=U×I - třífázová síť PS=U×I×√3 Do vzorců dosadíme primární hodnoty transformátorů proudu a napětí, u třífázové sítě sdružené napětí PN=(0,3...1,5)×PS. |
Jmenovité vstupní napětí UEN | 0...50...519 V |
Jmenovitý vstupní proud IEN | 0...0,5...5 A |
Provozní napětí | max. 519 V |
Povolené vybuzení rozsahu | 1,2 UEN nebo 1,2 IEN |
Mez přetížitelnosti | 1,2 UEN, 1,2 IEN trvale 2 UEN, 10 IEN max. po dobu 1 s |
Kmitočtový rozsah | 48...62 Hz |
Příkon | cca 25 mA - napěťový vstup I2x0,01 Ω - proudový vstup |
Výstupní veličiny
Proudový výstup | |
Výstupní proud IA | vnucený stejnosměrný proud (0...20 mA) * |
---|---|
Jmenovitý proud IAN | 0...20 mA nebo 4...20 mA |
Výstupní zátěž RA | 0...10 V / IAN |
Omezení proudu | na cca. 120 % koncové hodnoty na cca. 100...140 % koncové hodnoty (na vyžádání) |
Napěťový výstup | |
Výstupní napětí UA | vnucené stejnosměrné napětí (0...10 V) * |
Jmenovité napětí UAN | 0...10 V nebo 2...10 V |
Výstupní zátěž RA | ≥ 4 kΩ |
Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
Zbytkové vlnění | ≤ 1 %eff |
Doba ustálení | cca. ≤ 500 ms |

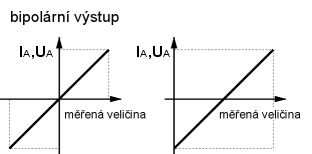

Bipolární výstup | |
zvláštní provedení na vyžádání s napájením H4 a H5 (např. -20...0...20 mA) |
* zvláštní provedení na vyžádání
Bude-li použit pouze napěťový výstup, musí se proudový výstup zkratovat.
Vstup a výstupy jsou galvanicky odděleny.

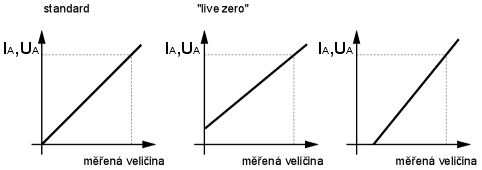

Příklady převodních charakteristik


Pomocné napájení
Kód | Pomocné napájení | Příkon |
H1 (standard) | 230 V~ (195...253 V), 48...62 Hz | < 7 VA |
---|---|---|
H2 | 115 V~ (98...126 V), 48...62 Hz | < 4 VA |
H3 | 24 V= (20...72 V) | < 3 VA |
H4 | 20...100 V= nebo 15...70 V~ | < 3 VA |
H5 | 90...357 V= nebo 65...253 V~ | < 4...7 VA |
Vstup, výstup a pomocné napájení jsou galvanicky odděleny.
Přesnost při jmenovitých podmínkách
Přesnost | |
Přesnost | Třída 0,5 (± 0,5 % z koncové hodnoty) |
---|---|
Teplotní drift | ≤ 0,02 %/K (platí pro standardní provedení a max. po dobu 1 roku) |
Jmenovité podmínky | |
Vstupní napětí | UEN ± 0,5 % |
Účiník | cos φ=1 |
Kmitočet | 50...60 Hz |
Průběh signálu | sinusový, činitel harmonického zkreslení ≤ 0,1 % |
Pomocné napájení | UHN ± 1 %, 48...62 Hz |
Teplota okolí | 23 °C ± 1 K |
Doba zahoření | ≥ 5 min |
Mezní hodnoty ovlivňujících veličin
Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
---|---|
Rozsah pracovních teplot | -10...55 °C |
Rozsah skladovacích teplot | -25...65 °C |
Relativní vlhkost vzduchu | ≤75 % roční průměr, bez orosení |
Předpisy a normy
DIN EN 60 529 |
---|
DIN EN 60 688 |
DIN EN 61 715 |
DIN EN 61 010-1 |
DIN EN 61 326-1 |
VDE/VDI 3540 list 2 |
Zvláštní provedení
- lomená převodní charakteristika
- spínací výstup
- dva synchronní výstupy
- omezení výstupního proudu
- rozhraní RS 485
- rozsah kmitočtů 15...18 Hz, 98...102 Hz

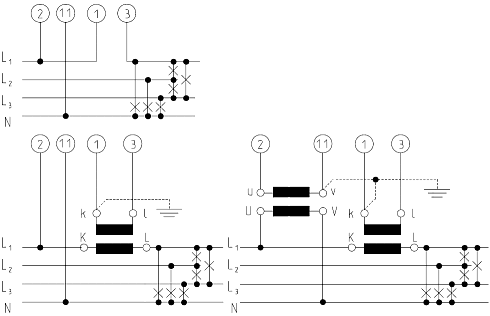

Schémata připojení (vstup)

Obsazení svorek
Schéma | Svorka | Funkce |
![]() |
1 | IE L1 vstupní proud |
---|---|---|
3 | IE L1 vstupní proud | |
2 | UE L1 vstupní napětí | |
11 | UE N vstupní napětí | |
13 | UA (+) napěťový výstup | |
14 | UA (-) napěťový výstup | |
19 | IA (+) proudový výstup | |
20 | IA (-) proudový výstup | |
16 | UH L1 (+) vstup pomocného napájení | |
17 | UH N (-) vstup pomocného napájení | |
Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807) |
Typické měřicí rozsahy
V následující tabulce jsou uvedeny typické měřicí rozsahy pro napětí 230/400 V a proudy N/1 A nebo N/5 A
IEN[A] | PEN[kW] (cejchovací činitel 0,72) | |
přímo 1 | 0,5 | |
---|---|---|
přímo 5 | 2,5 | |
10/1 | 10/5 | 5 |
15/1 | 15/5 | 7,5 |
20/1 | 20/5 | 10 |
25/1 | 25/5 | 12,5 |
30/1 | 30/5 | 15 |
40/1 | 40/5 | 20 |
50/1 | 50/5 | 25 |
60/1 | 60/5 | 30 |
75/1 | 75/5 | 37,5 |
80/1 | 80/5 | 40 |
100/1 | 100/5 | 50 |
120/1 | 120/5 | 60 |
150/1 | 150/5 | 75 |
200/1 | 200/5 | 100 |
250/1 | 250/5 | 125 |
300/1 | 300/5 | 150 |
400/1 | 400/5 | 200 |
500/1 | 500/5 | 250 |
600/1 | 600/5 | 300 |
750/1 | 750/5 | 375 |
800/1 | 800/5 | 400 |
1000/1 | 1000/5 | 500 |
a dekadické násobky |
Měřicí rozsahy uvedené v tabulce poskytují uživateli výhody tím, že byly cejchovány (cejch. činitel 0,87 a 0,72) při stejné sekundární hodnotě transformátoru proudu.
To znamená, že jednotlivé transformátory proudu a z nich vyplývající výkony se liší pouze číselnými násobky a jsou tedy v tomto smyslu zaměnitelné; dodatečné cejchování převodníku není nutné. Ovšem typový štítek by měl být změněn.
Příklad |
Je-li dána síť 230/400 V a měnič 250 A vyjde pro převodník VUW 2.2 výkon 125 kW. Zdánlivý výkon (cos φ= 1) by pro tyto údaje sítě byl: PS=U×I×√3×cos φ |
PS=400 V×250 A×√3×1 PS=173 kW |
po vynásobení cejchovacím činitelem 0,72 dostaneme: PEN=125 kW (viz. tabulka) |
Bude-li připojen jiný měnič, např. 400 A, dostaneme výkon: PS=U×I×√3×cos φ |
PEN=400 V×400 A×√3×1×0,72 PEN=200 kW(viz. tabulka) |
Rozměrový náčrtek

Rozměry jsou uvedeny v milimetrech
Technické údaje
Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
---|---|
Materiál pouzdra | ABS/PC černý, se zhášecími přísadami podle UL 94 V-0 |
Připojovací svorky | šroubové svorky |
Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V měřicí obvody proudu a pomocné napájení proti výstupu 1330 V proudy vzájemně a proti napětím |
Pracovní napětí | 300 V (síťové napětí fáze-nula) |
Třída ochrany | II |
Kategorie přepětí | CAT III |
Stupeň znečištění | 2 |
Rozměry š × v × d | 45×80×115 mm |
Hmotnost | cca. 0,27 kg |
