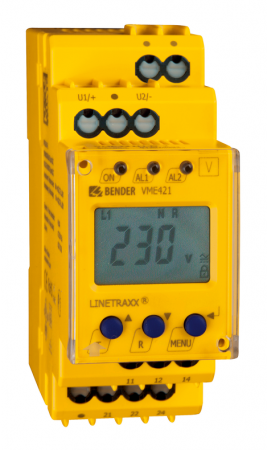

VME421H - Napěťový monitor
Monitor podpětí a přepětí v jednofázových střídavých i stejnosměrných sítích od 9,6 do 150 V a od 70 do 300 V
Dotaz na produktPorovnat
Varianty k produktu VME421H - Napěťový monitor (4)
Us = Un
Us = Un
Us = Un
verze B7... s pružinovými svorkami
Us = Un
verze B7... s pružinovými svorkami
Popis výrobku
- Bez nutnosti pomocného napájecího napětí
- Integrovaný záložní zdroj
- Možnost volby monitorování napětí: > U, < U nebo < U / > U
- Nastavitelné hodnoty: zpoždění při spuštění, zpoždění reakce a zpoždění uvolnění
- Nastavitelná hodnota hystereze spínání
- Měření skutečné efektivní hodnoty TRMS (AC + DC)
- Funkce nastavení parametrů, automatické přiřazení základních parametrů
- LED indikace POWER ON a ALARM (AL1 / AL2)
- Trvalé automonitorování funkce
- Interní tlačítko TEST / RESET
- Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
- Nastavitelný režim N/O nebo N/C a paměť poruch
- Možnost ochrany nastavení přístroje pomocí hesla
- Možnost zaplombování krytu
- Digitální indikace měřené hodnoty na LC displeji
- Zobrazení kmitočtu monitorované sítě
- Pouzdro 2 modulární (šíře 36 mm)
- Připojení vodičů pomocí šroubových nebo pružinových svorek
- Verze DM s galvanicky odděleným analogovým výstupem 0/4...20 mA, 0...400 μA nebo 0...10 V
Rozšířené informace
Multifunkční napěťový monitor VME420 podpětí, přepětí, popř. napětí mezi dvěma nastavenými mezními hodnotami (monitorování napěťového „okna“ v AC a DC sítích). Napětí je měřeno jako skutečná efektivní hodnota. Okamžitá hodnota napětí je zobrazována na LC displeji. Naměřená hodnota, která způsobí spuštění alarmu, je uložena do paměti. Díky možnosti nastavení doby vybavení je možné vyhodnocovat některé specifické charakteristiky sítě. Zařízení nevyžaduje pomocné napájecí napětí, je napájeno z monitorovaného systému a využívá interní záložní zdroj.
Aplikace
- Monitorování napětí na jednofázových zařízeních a systémech
- Monitorování poruch zemnění pomocí napěťových transformátorů v systémech středního napětí
- Monitorování bateriových systémů
- Spínací systémy Vypnuto / Zapnuto vztažené ke specifické hodnotě
Funkce
Po připojení napájecího napětí je aktivováno zpoždění při spuštění t. Případné změny naměřené hodnoty v tomto časovém intervalu nemají vliv na spuštění ALARM relé. Zařízení je vybaveno dvěma samostatnými měřicími kanály (s možností nastavení přepětí a podpětí). Když naměřená hodnota překročí hodnotu reakce (ALARM 1) nebo klesne pod nastavenou hodnotu reakce (ALARM 2), je aktivováno zpoždění reakce ton1/2. Jakmile uplyne toto zpoždění, sepnou relé ALARM a výstražné LED diody ALARM se rozsvítí. Pokud naměřená hodnota klesne pod odpínací úroveň relé (tj. hodnotu reakce + hysterezi), je aktivováno zpoždění uvolnění toff. Po skončení zpoždění toff přepnou ALARM relé zpět do výchozího stavu. V případě, že je aktivována paměť poruchových stavů, zůstane ALARM relé ve stavu ALARM, dokud není tento stav změněn tlačítkem RESET. Díky internímu záložnímu zdroji přístroj zajišťuje příslušná funkční zpoždění i v případě kompletní poruchy monitorovaného systému.
Funkce přednastavení
Pokud je monitorovací zařízení VME421H zapnuto poprvé, stanoví se napětí monitorované sítě (PrE run), potom jsou hodnoty reakce podpětí a přepětí definovány automaticky. Pokud je nastavená hodnota napětí definována mimo rozsah napětí sítě (PrE run), jsou hodnoty reakce nastaveny na minimální nebo maximální napětí. Na displeji se v takovém případě zobrazí symbol "AL not Set". Dokud není potvrzena volba tlačítkem, zařízení bude cyklicky vyhledávat jmenovité napětí sítě (PrE run). Pokud tlačítkem potvrdíme okamžitý stav, vyhledávání se ukončí a symbol "AL not Set" zmizí z displeje. V tomto případě je nastavena příslušná hodnota vybavení v menu.
Rozměry pouzdra XM421
Technické údaje
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 4 kV |
| Ochranné oddělení (zesílená izolace) mezi | (A1, A2) - (U1/+, U2/-) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podle IEC61010-1 | 2,21 kV |
| Napájecí napětí | |
| Napájecí napětí US | napájeno z monitorované sítě Un |
|---|---|
| Vlastní spotřeba max. | ≤ 6,0 VA |
| Měřicí obvod | |
| Měřicí rozsah (TRMS) | AC/DC 0...300 V |
|---|---|
| Jmenovitý kmitočet fn | DC, 15...460 Hz |
| Hodnoty reakce | |
| VME421H-D-1: | |
|---|---|
| Podpětí < U(ALARM 2) | AC/DC 9,6...150 V (od výrobce nastaveno 0,85 × Un) |
| Přepětí > U (ALARM 1) | AC/DC 9,6...150 V (od výrobce nastaveno 1,10 × Un) |
| VME421H-D-2: | |
| Podpětí < U(ALARM 2) | AC/DC 70...300 V (od výrobce nastaveno 0,85 × Un) |
| Přepětí > U (ALARM 1) | AC/DC 70...300 V (od výrobce nastaveno 1,10 × Un) |
| Rozlišení nastavení U | 0,1 V (pro U = 9,6...49,9 V) 1,0 V (pro U = 50...300 V) |
| Přesnost U | ±1,5 % / ±2 digity (50/60 Hz) ±3,0 % / ±2 digity (15...460 Hz) |
| Hystereze U | 1...40 % (od výrobce nastaveno 5 %) |
| Podfrekvence < f | 10...500 Hz |
| Nadfrekvence > f | 10...500 Hz |
| Rozlišení nastavení f | 0,1 Hz (pro f = 10,0...99,9 Hz) 1,0 Hz (pro f = 100...500 Hz) |
| Hystereze f | 0,1...2 Hz (od výrobce nastaveno 0,2 Hz) |
| Přesnost f | ±0,2 % / ±1 digit (15...460 Hz) |
| Specifické časy | |
| Zpoždění při spouštění t | 0...300 s (od výrobce nastaveno 0 s) |
|---|---|
| Zpoždění reakce ton1/2 | 0...300 s (od výrobce nastaveno 0 s) |
| Zpoždění uvolnění toff | 0...300 s (od výrobce nastaveno 0,5 s) |
| Rozlišení nastavení t, ton1/2, toff | 0,1 s (0...10 s) 1,0 s (10...99 s) 10 s (100...300 s) |
| Doba reakce tae pro napětí | DC/AC...16,7 Hz: ≤ 130 ms, AC 15...460 Hz: ≤ 70 ms |
| Doba reakce tae pro frekvenci | AC 15...460 Hz: ≤ 310 ms |
| Doba vybavení | tan = tae + ton1/2 |
| Doba zotavení tb | ≤ 300 ms |
| Doba činnosti int. záložního zdroje | od 2,5 do 4 s |
| Doba dobíjení int. záložního zdroje | max. 60 s (VME421H-D-1) max. 120 s (VME421H-D-2) |
| Zobrazení, paměť | |
| Zobrazení | multifukční LC displej, nepodsvětlený |
|---|---|
| Rozsah zobrazení U | AC/DC 0...150 V (VME421H-D-1) AC/DC 0...300 V (VME421H-D-2) |
| Paměť naměřených hodnot | 1 naměřená hodnota |
| Heslo | Off / 0...999 (od výrobce nastaveno Off) |
| Paměť chyb, ALARM relé | On / Off / con (od výrobce nastaveno On) |
| Spínací obvody | |
| Spínací prvky | dvě relé (K1, K2) s 1 přepínacím kontaktem |
|---|---|
| Pracovní režim | N/C nebo N/O |
| K2: | < U / > U / < f / > f / Chyba (od výrobce nastaveno < U, N/C režim) |
| K1: | < U / > U / < f / > f / Chyba (od výrobce nastaveno > U, N/O režim) |
| Minimální zátěž kontaktu | 1 mA při AC/DC > 10 V |
| Všeobecná data | |
| Typ připojeni | šroubové nebo pružinové svorky |
|---|---|
| Pracovní teplota okolí | -25...55 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) | IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) | IP 20 |
| Materiál pouzdra | polykarbonát |
| Třída hořlavosti | UL94 V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou |
| Hmotnost | ≤ 240 g |
| Pouzdro | XM421 |
