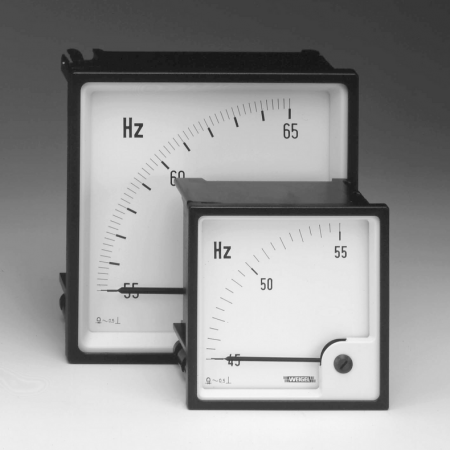

ZQ 48/72/96/144 K, LSZ 96 K
Kmitoměry s ukazovatelem - magnetoelektrické měřicí ústrojí, stupnice 90° nebo 240°.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Kmitoměry s ukazovatelem - magnetoelektrické měřicí ústrojí, stupnice 90° nebo 240°.Rozšířené informace
Použití
Magnetoelektrické přístroje s ukazovatelem ZQ 96/144 K v plastovém pouzdře se používají pro měření kmitočtů v rozsazích 50, 60, 200 nebo 400 Hz. Přístroje indikují požadovanou hodnotu kmitočtu s částí kmitočtového rozpětí.Nezajímaváčást kmitočtového rozsahu je elektronicky potlačena.
Čelní sklo, rámeček i stupnici lze v případě nutnosti snadno vyměnit.
Měřicí ústrojí
Magnetoelektrické měřicí ústrojí s vnitřním magnetem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny. Předřazený elektronický měřicí obvod pracuje na principu změny náboje kondenzátoru.
Elektrické vlastnosti
| Měřená veličina | kmitočet |
|---|---|
| Kmitočtový rozsah | -15 %...+10 % jm. hodnoty |
| Příkon | ≤ 3 VA |
| Kategorie měření | CAT III |
| Stupeň znečištění | 2 |
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Měřicí rozsahy
| kmitočtový rozsah | 45...50...55 Hz 48...50...52 Hz 55...60...65 Hz 58...60...62 Hz 180...200...220 Hz 360...400...440 Hz 380...400...420 Hz |
|---|---|
| jmenovité napětí | 57,8, 63,5, 100, 110, 120, 127, 208, 230, 289, 400, 415, 440, 500 V |
Indikace
| Ukazovatel | rovný, zakončený nožem | |||
|---|---|---|---|---|
| Výchylka ukazovatele | 0...90° | |||
| Stupnice | lineární, s hrubým a jemným dělením | |||
| Délka stupnice | ZQ 72 K 61 mm |
ZQ 96K 97 mm |
LSZ 96 K 142 mm |
ZQ 144 K 146 mm |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | 0,5 podle DIN EN 60 051-1 |
|---|---|
| Jmenovité podmínky | |
| Teplota okolí | 23°C |
| Provozní poloha | jmenovitá ± 1° |
| Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
| Napětí | jmenovité |
| Ostatní | Dle DIN EN 60 051-1 |
| Ovlivňující veličiny | |
| Teplota okolí | 23°C ± 2 K |
| Provozní poloha | Jmenovitá ± 5° |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -10...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
Schémata připojení
Rozměrový náčrtek
| Rozměry [mm] | ZQ 48 K | ZQ 72 K | LSZ 96 K ZQ 96 K | ZQ 144 K |
|---|---|---|---|---|
| a | 48 | 72 | 96 | 144 |
| b | 42,5 | 66 | 90 | 136 |
| c | 53 | 53 | 53 | 53 |
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | Polykarbonát se samozhášecími přísadami, provedení podle normy UL 94 V-0 |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | výkyvnými šroubovými svorkami |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | ≤ 40 mm |
| Připojovací svorky | šestihrany s vnitřním závitem, šroubem M4 a třmenem E3 |
| Rozměry [mm] | ZQ 48 K | ZQ 72 K | LSZ 96 K ZQ 96 K |
ZQ 144 K |
| Přední rámeček | 48x48 | 72x72 | 96x96 | 144x144 |
|---|---|---|---|---|
| Pouzdro | 42,5x42,5 | 66x66 | 90x90 | 136x136 |
| Konstrukční hloubka | 53 | 53 | 53 | 53 |
| Výřez v panelu | 45x45+0,6 | 68x68+0,7 | 92x92+0,8 | 138x138+1 |
| Hmotnost cca | 0,11 | 0,15 | 0,25 kg | 0,3 kg |
