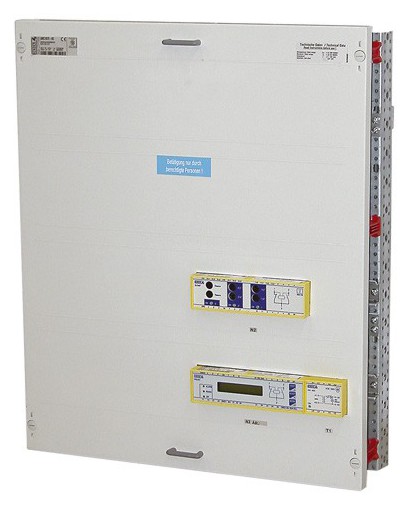

UMC710D4 - Přepínací modul třífázového napájení

UMC 710-D4 - Kontrolní a přepínací modul

Kompletní systém pro čtyřpólové přepínání dvou napájecích zdrojů

Jmenovitý proud I_n dle kategorie užití AC-3 až 630 A
Verze s I_n 29...42 A (DIN-VDE 0100-710) pro použití v rozvaděčích pro Skupinu 2
Nastavitelný přepínací čas t ≤ 0,5...20 s (pro I_n > 100 A je t ≤ 0,8...20 s)
Monitorování připojení
Pružinové svorkovnice (bez-šroubové neboli přítlačné svorkovnice)
Interní funkční zkouška
Sběrnicový systém pro jednoduchou instalaci
Nastavení parametrů v menu LC displeje
Napájecí zdroj pro 3 kusy panelů MK2430 nebo MK800
Bez-halogenové kabely

Kontakt:

Ing. Roman Smékal
Tel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek

Ke stažení:

Technická data DWG - UMC710D4-29...42 DWG - UMC710D4-160...630

Popis a použití

Moduly UMC710D4 jsou určeny pro přepínání mezi dvěma zdroji (MDO/DO respektive DO/VDO). Řada těchto modulů je dostupná pro proudy 630 A. Pro vyšší proudy lze použít řídicí jednotku USC710D4 s externími výkonovými prvky. Zobrazení stavových a alarmových hlášení je zajištěno pomocí signalizačních a testovacích panelů připojených na dvoudrátové sběrnici BMS.

Zvýšená elektrická bezpečnost

Kontinuální monitorování ovládání přístrojů a automatických procesů (cívky řídicích kontaktů) a monitorování základních připojení jako jsou:

Proudové transformátory
Teplotní senzory
Monitorování zkratu na výstupu přepínacího modulu a předdefinované přepínací funkce

Funkce

V bezporuchovém stavu je zapnutý základní přívod (přívod 1 resp. LINE 2). Pokud napětí klesne v jedné nebo více fázích pod nastavenou hodnotu, přepne modul automaticky na záložní přívod (přívod 2 resp. LINE 2). Přepínací čas lze nastavit individuálně. Pro zajištění připravenosti je neustále monitorován také přívod 2 a také výstup přepínacího modulu (LINE 3). Po obnovení napětí na základním přívodu dojde automaticky k přepnutí na tento přívod. Protože přepínací moduly umožňují individuálně nastavit přepínací časy a dobu zpoždění, je možné koordinovat přepínání několika modulů tak, aby byla redukována spínací energie. Přepínací funkci je možné ověřit pomocí testovacího tlačítka na čelním panelu.

Normy

Přepínací moduly UMC710D4 splňují požadavky norem:

ČSN 33 2140
STN 33 2140
TNI 33 2140
DIN VDE 0100-710 (VDE 0100 část 710):2002-11
DIN EN 61557-8 (VDE 0413 část 8):2007-12
IEC 60364-7-710:2002-11
IEC 61557-8:2007-07

Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí	AC 400 V
Jmenovité pulzní zkušební napětí	2,5 kV
Přepínací prvky/výkonové obvody
Přepínací prvky	do 42 A stykače s mechanickou blokací (S) 63 A a více jistič s motorovou spouští (L)
Jmenovité napětí sítě U_e	3(N)AC 400/230 V
Rozsah pracovního napětí U_e	0,85...1,15 x U_e
Jmenovitý kmitočet	50...60 Hz
Jmenovitý proud	viz údaje pro objednávku
Pojistky	viz údaje pro objednávku
Kategorie užití	AC-3
Nastavitelný přepínací čas	≤ 0,5...20 s
Parametry napájení
Jmenovité napětí sítě U_s	AC 230 V
Rozsah pracovního napětí U_s	0,85...1,15 x U_s
Jmenovitý kmitočet	50...60 Hz
Vlastní spotřeba	viz údaje pro objednávku
Řídicí a signalizační panel PRC487
Zobrazení	podsvětlený LC displej, 2×16 znaků, 3,5 mm
Řídicí výstupy	≤ 5 V DC
Monitorování napětí
Nastavitelná prahová hodnota podpětí	0,7...0,9 x U_e
Prahová hodnota přepětí	1,15 x U_e
Vybavovací doba t_an	50...250 ms
Nastavitelné zpoždění t_off (krok 50 ms)	0...9950 ms
Nastavitelné zpoždění t_on (krok 1 s)	0...249 s
Nastavitelná prodleva (krok 50 ms)	0...9950 ms
Spínací obvody
Spínací prvky	1 x relé s 1 přepínacím kontaktem
Pracovní režim	N/C
Komunikační rozhraní
Rozhraní/protokol	RS485/BMS
Přenosová rychlost	9,6 kbit/s
Délka kabelu	≤ 1200 m
Doporučený typ kabelu	J-Y(ST)Y 2×2×0,8, stíněný, jedna strana připojena k PE
Zakončovací odpor	120 Ω (0,25 W)
Rozsah adres	2...90
Tovární nastavení adres	PRC487: 4
Všeobecná data
Typ připojení	pružinové svorky
Pracovní teplota okolí	-10...55 °C
Pracovní režim	trvalý provoz
Montáž	vertikální
Stupeň krytí, vnitřní součásti (DIN EN 60529)	IP 30
Stupeň krytí, svorky (DIN EN 60529)	IP 20
Samozhášivost	UL94V-0
Montáž, hmotnost, rozměry	viz údaje pro objednávku

Umístění prvků UMC710D4-29...42

Pole svorkovnice X1
Pole svorkovnice X2
Měřicí transformátor proudu T3 pro monitorování neutrálního vodiče
Pojistky
Přístroj pro monitorování napětí SUD487
Stykač K1 pro přívod 1 s blokovacím modulem K6
Stykač K2 pro přívod 2 s blokovacím modulem K7
R1, R2 odpor 30 kΩ, 2W, pro monitorování otevřeného obvodu
Řídicí a signalizační přístroj PRC487
Napájecí zdroj AN450 pro napájení až tří signalizačních panelů MK2430, MK800

Umístění prvků UMC710D4-160...630

Přístroj pro monitorování napětí SUD487
Pole svorkovnice X3
Řídicí a signalizační přístroj PRC487
Napájecí zdroj AN450 pro napájení až tří signalizačních panelů MK2430, MK800
Pojistky
Měřicí transformátor proudu T3 pro monitorování neutrálního vodiče
Stykač K1 pro přívod 1 s blokovacím modulem K6
Stykač K2 pro přívod 2 s blokovacím modulem K7

Rozměry

Typ	Rozměry řídící části polí/řad (š/v/h) [mm]	Rozměry napájecí části polí/řad (š/v/h) [mm]	Doporučená hloubka rozváděče [mm]	Váha [kg]
UMC710D4-29	2/4* (500/600/220)	--	300	15
UMC710D4-42	2/4* (500/600/220)	--	300	17
UMC710D4-160	2/2 (500/300/130)	2/3 (500/450/260)	400	18
UMC710D4-250	2/2 (500/300/130)	2/3 (500/450/260)	400	18
UMC710D4-400	2/2 (500/300/130)	2×2/4 (2×500/450/280)	400	65
UMC710D4-630	2/2 (500/300/130)	2×2/4 (2×500/450/280)	400	65

Údaje pro objednávku

Typ	Použitý spínací prvek	Max. pracovní proud (AC-3)	Max. přípustný proud dle DIN VDE 0100-710	Max. přípustná pojistka	Max. spotřeba	Objednací číslo
UMC710D4-29	S	65 A	29 A	80 A gL/gG	40 W	B92057071
UMC710D4-42	S	95 A	42 A	100 A gL/gG	40 W	B92057072
UMC710D4-160	L	160 A	160 A	160 A gL/gG	51 W	B92057078
UMC710D4-250	L	250 A	250 A	250 A gL/gG	83 W	B92057079
UMC710D4-400	L	400 A	400 A	800 A gL/gG	168 W	B92057080
UMC710D4-630	L	630 A	630 A	800 A gL/gG	168 W	B92057081
S - stykač s mechanickou blokací L - jistič s motorovou spouští
Další typy na dotaz
