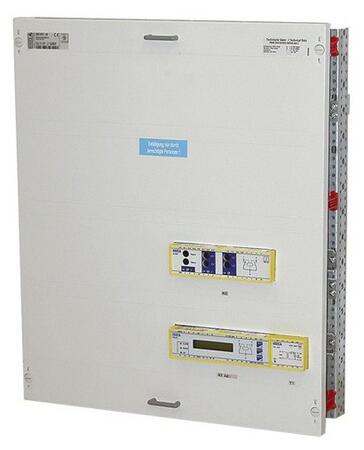

UMC710D4 - Přepínací modul třífázového napájení
Kompletní systém pro čtyřpólové přepínání dvou napájecích zdrojů
Kompletní kontrolní a přepínací modul pro třífázové popř. jednofázové napájení zdravotnických prostor.
Nahrazeno produkty
Automatický přepínací a monitorovací modul pro třífázové instalace s komunikačním rozhraním RS-485 a protokolem BMS pro přenos stavových a alarmových hlášení na kontrolní a signalizační panely.
Varianty k produktu UMC710D4 - Přepínací modul třífázového napájení (6)
Us AC 230V 50/60Hz
Popis výrobku
- Jmenovitý proud In dle kategorie užití AC-3 až 630 A
- Verze s In 29...42 A (DIN-VDE 0100-710) pro použití v rozvaděčích pro Skupinu 2
- Nastavitelný přepínací čas t ≤ 0,5...20 s (pro In > 100 A je t ≤ 0,8...20 s)
- Monitorování připojení
- Pružinové svorkovnice (bez-šroubové neboli přítlačné svorkovnice)
- Interní funkční zkouška
- Sběrnicový systém pro jednoduchou instalaci
- Nastavení parametrů v menu LC displeje
- Napájecí zdroj pro 3 kusy panelů MK2430 nebo CP907
- Bez-halogenové kabely
Rozšířené informace
Popis a použití
Moduly UMC710D4 jsou určeny pro přepínání mezi dvěma zdroji (MDO/DO respektive DO/VDO). Řada těchto modulů je dostupná pro proudy 630 A. Pro vyšší proudy lze použít řídicí jednotku USC710D4 s externími výkonovými prvky. Zobrazení stavových a alarmových hlášení je zajištěno pomocí signalizačních a testovacích panelů připojených na dvoudrátové sběrnici BMS.
Zvýšená elektrická bezpečnost
Kontinuální monitorování ovládání přístrojů a automatických procesů (cívky řídicích kontaktů) a monitorování základních připojení jako jsou:
- Proudové transformátory
- Teplotní senzory
- Monitorování zkratu na výstupu přepínacího modulu a předdefinované přepínací funkce
Funkce
V bezporuchovém stavu je zapnutý základní přívod (přívod 1 resp. LINE 2). Pokud napětí klesne v jedné nebo více fázích pod nastavenou hodnotu, přepne modul automaticky na záložní přívod (přívod 2 resp. LINE 2). Přepínací čas lze nastavit individuálně. Pro zajištění připravenosti je neustále monitorován také přívod 2 a také výstup přepínacího modulu (LINE 3). Po obnovení napětí na základním přívodu dojde automaticky k přepnutí na tento přívod. Protože přepínací moduly umožňují individuálně nastavit přepínací časy a dobu zpoždění, je možné koordinovat přepínání několika modulů tak, aby byla redukována spínací energie. Přepínací funkci je možné ověřit pomocí testovacího tlačítka na čelním panelu.
Normy
Přepínací moduly UMC710D4 splňují požadavky norem:
- ČSN 33 2140
- STN 33 2140
- TNI 33 2140
- DIN VDE 0100-710 (VDE 0100 část 710):2002-11
- DIN EN 61557-8 (VDE 0413 část 8):2007-12
- IEC 60364-7-710:2002-11
- IEC 61557-8:2007-07

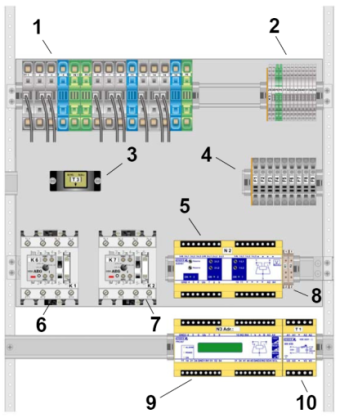

Umístění prvků UMC710D4-29...42
- Pole svorkovnice X1
- Pole svorkovnice X2
- Měřicí transformátor proudu T3 pro monitorování neutrálního vodiče
- Pojistky
- Přístroj pro monitorování napětí SUD487
- Stykač K1 pro přívod 1 s blokovacím modulem K6
- Stykač K2 pro přívod 2 s blokovacím modulem K7
- R1, R2 odpor 30 kΩ, 2W, pro monitorování otevřeného obvodu
- Řídicí a signalizační přístroj PRC487
- Napájecí zdroj AN450 pro napájení až tří signalizačních panelů MK2430, CP907

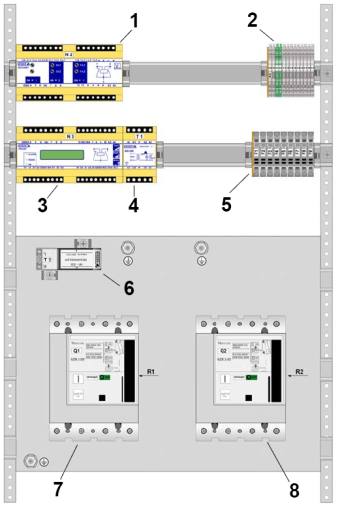

Umístění prvků UMC710D4-160...630
- Přístroj pro monitorování napětí SUD487
- Pole svorkovnice X3
- Řídicí a signalizační přístroj PRC487
- Napájecí zdroj AN450 pro napájení až tří signalizačních panelů MK2430, CP907
- Pojistky
- Měřicí transformátor proudu T3 pro monitorování neutrálního vodiče
- Stykač K1 pro přívod 1 s blokovacím modulem K6
- Stykač K2 pro přívod 2 s blokovacím modulem K7
Rozměry a hmotnost
Typ | Rozměry řídící části polí/řad (š/v/h) [mm] |
Rozměry napájecí části polí/řad (š/v/h) [mm] |
Doporučená hloubka rozváděče [mm] |
Váha [kg] |
UMC710D4-29 | 2/4* (500/600/220) | -- | 300 | 15 |
---|---|---|---|---|
UMC710D4-42 | 2/4* (500/600/220) | -- | 300 | 17 |
UMC710D4-160 | 2/2 (500/300/130) | 2/3 (500/450/260) | 400 | 18 |
UMC710D4-250 | 2/2 (500/300/130) | 2/3 (500/450/260) | 400 | 18 |
UMC710D4-400 | 2/2 (500/300/130) | 2×2/4 (2×500/450/280) | 400 | 65 |
UMC710D4-630 | 2/2 (500/300/130) | 2×2/4 (2×500/450/280) | 400 | 65 |
Technické údaje
Izolace dle IEC 60664-1 | |
Jmenovité izolační napětí | AC 400 V |
---|---|
Jmenovité pulzní zkušební napětí | 2,5 kV |
Přepínací prvky/výkonové obvody | |
Přepínací prvky | do 42 A stykače s mechanickou blokací (S) 63 A a více jistič s motorovou spouští (L) |
---|---|
Jmenovité napětí sítě Ue | 3(N)AC 400/230 V |
Rozsah pracovního napětí Ue | 0,85...1,15 x Ue |
Jmenovitý kmitočet | 50...60 Hz |
Jmenovitý proud | viz tabulka níže |
Pojistky | viz tabulka níže |
Kategorie užití | AC-3 |
Nastavitelný přepínací čas | ≤ 0,5...20 s |
Parametry napájení | |
Jmenovité napětí sítě Us | AC 230 V |
---|---|
Rozsah pracovního napětí Us | 0,85...1,15 x Us |
Jmenovitý kmitočet | 50...60 Hz |
Vlastní spotřeba | viz tabulka níže |
Řídicí a signalizační panel PRC487 | |
Zobrazení | podsvětlený LC displej, 2×16 znaků, 3,5 mm |
---|---|
Řídicí výstupy | ≤ 5 V DC |
Monitorování napětí | |
Nastavitelná prahová hodnota podpětí | 0,7...0,9 x Ue |
---|---|
Prahová hodnota přepětí | 1,15 x Ue |
Vybavovací doba tan | 50...250 ms |
Nastavitelné zpoždění toff (krok 50 ms) | 0...9950 ms |
Nastavitelné zpoždění ton (krok 1 s) | 0...249 s |
Nastavitelná prodleva (krok 50 ms) | 0...9950 ms |
Spínací obvody | |
Spínací prvky | 1 x relé s 1 přepínacím kontaktem |
---|---|
Pracovní režim | N/C |
Komunikační rozhraní | |
Rozhraní/protokol | RS485/BMS |
---|---|
Přenosová rychlost | 9,6 kbit/s |
Délka kabelu | ≤ 1200 m |
Doporučený typ kabelu | J-Y(ST)Y 2×2×0,8, stíněný, jedna strana připojena k PE |
Zakončovací odpor | 120 Ω (0,25 W) |
Rozsah adres | 2...90 |
Tovární nastavení adres | PRC487: 4 |
Všeobecná data | |
Typ připojení | pružinové svorky |
---|---|
Pracovní teplota okolí | -10...55 °C |
Pracovní režim | trvalý provoz |
Montáž | vertikální |
Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 |
Stupeň krytí, svorky (DIN EN 60529) |
IP 20 |
Samozhášivost | UL94V-0 |
Montáž, hmotnost, rozměry | viz tabulka rozměry a hmotnost |
Typ | Použitý spínací prvek |
Max. pracovní proud (AC-3) |
Max. přípustný proud dle DIN VDE 0100-710 |
Max. přípustná pojistka |
Max. spotřeba |
UMC710D4-29 | S | 65 A | 29 A | 80 A gL/gG | 40 W |
---|---|---|---|---|---|
UMC710D4-42 | S | 95 A | 42 A | 100 A gL/gG | 40 W |
UMC710D4-160 | L | 160 A | 160 A | 160 A gL/gG | 51 W |
UMC710D4-250 | L | 250 A | 250 A | 250 A gL/gG | 83 W |
UMC710D4-400 | L | 400 A | 400 A | 800 A gL/gG | 168 W |
UMC710D4-630 | L | 630 A | 630 A | 800 A gL/gG | 168 W |
S - stykač s mechanickou blokací L - jistič s motorovou spouští |
|||||
Další typy na dotaz |
